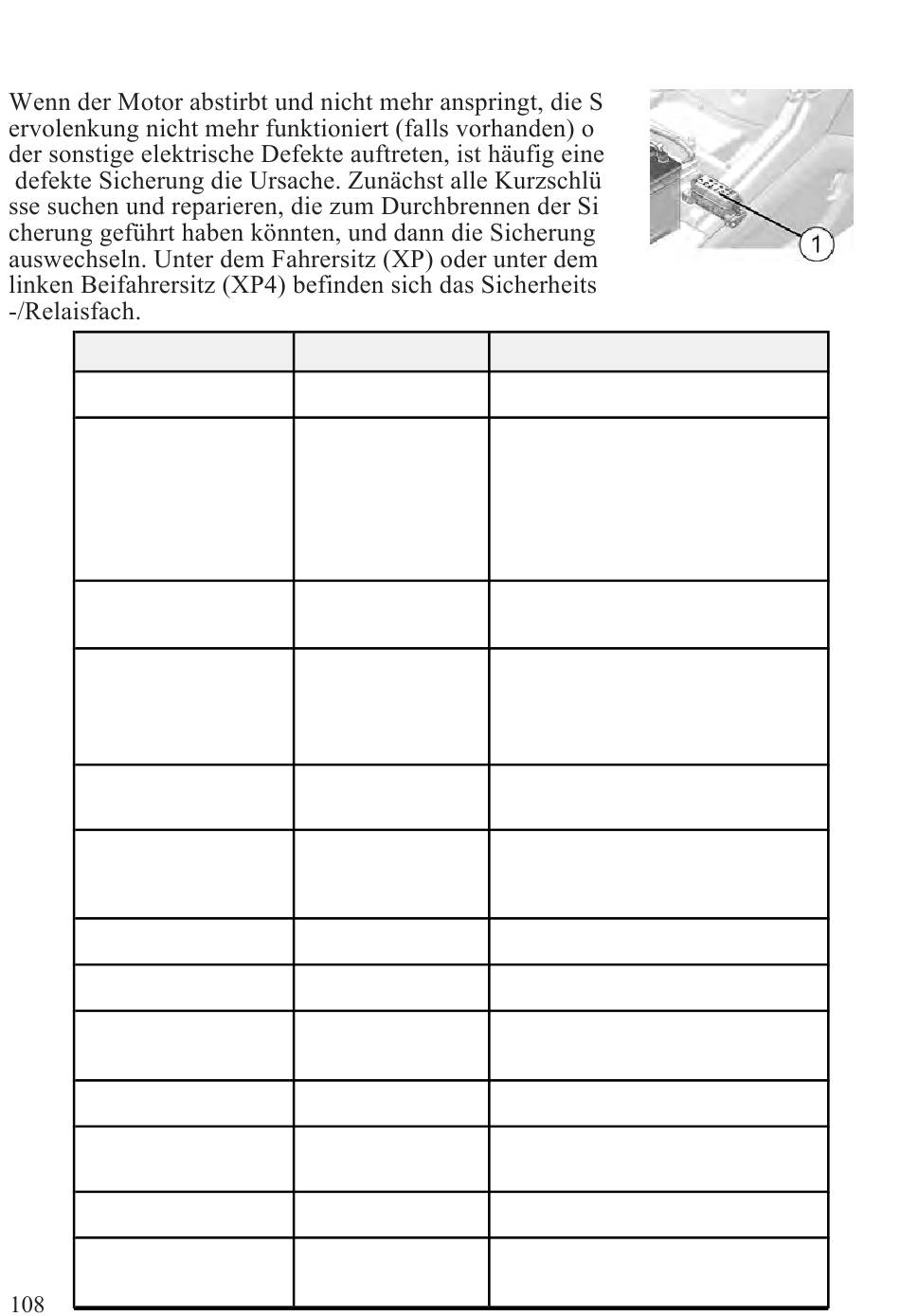

Sicherung/Relais – Mitte
AUFKLEBER
FAN
EFI
INST
UNSW
KEY
TERM ACCY
TERM
(RZR Turbo 4)
FUEL
EPS
LIGHTS
DRIVE
SOCKET
WATER
INSTRUMENT
ACCY
WERT
30-A-Sicherung
10-A-Sicherung
7,5-A-Sicherung
7,5-A-Sicherung
10-A-Sicherung
15-A-Sicherung
7,5-A-Sicherung
25-A-Sicherung
10-A-Sicherung
10-A-Sicherung
10-A-Sicherung
7,5-A-Sicherung
7,5-A-Sicherung
FUNKTION
Motorkühlerlüfter
EFI-Relaisspule, Einspritzdüsen,
Sauerstoffsensorheizung,
Scheinwerfer-Relaisspule,
Zündspule, ECM Power,
Anlasser-Magnetspule, SCM-
Relaisspule
Display, GPS, Kamera, Diagnose
Zubehör-Relaisspule, ECM-
Wakeup, Pumpenrelaisspule,
Fahrt-Relaisspule, Anlasser-
Relaisspule
Klemmenblock unter
Kühlerhaube
Klemmenblock unter
Kühlerhaube, hintere 12-V-
Anschlussbuchse
Kraftstoffpumpe
Servolenkeinheit
Scheinwerfer (LED),
Schlussleuchten (LED)
Allradantrieb (AWD)
12-V-Anschlussbuchse am
Armaturenbrett
Wasserpumpe, Turbo
Anzeige, LED-Innenbeleuchtung,
Diagnoseanschluss
