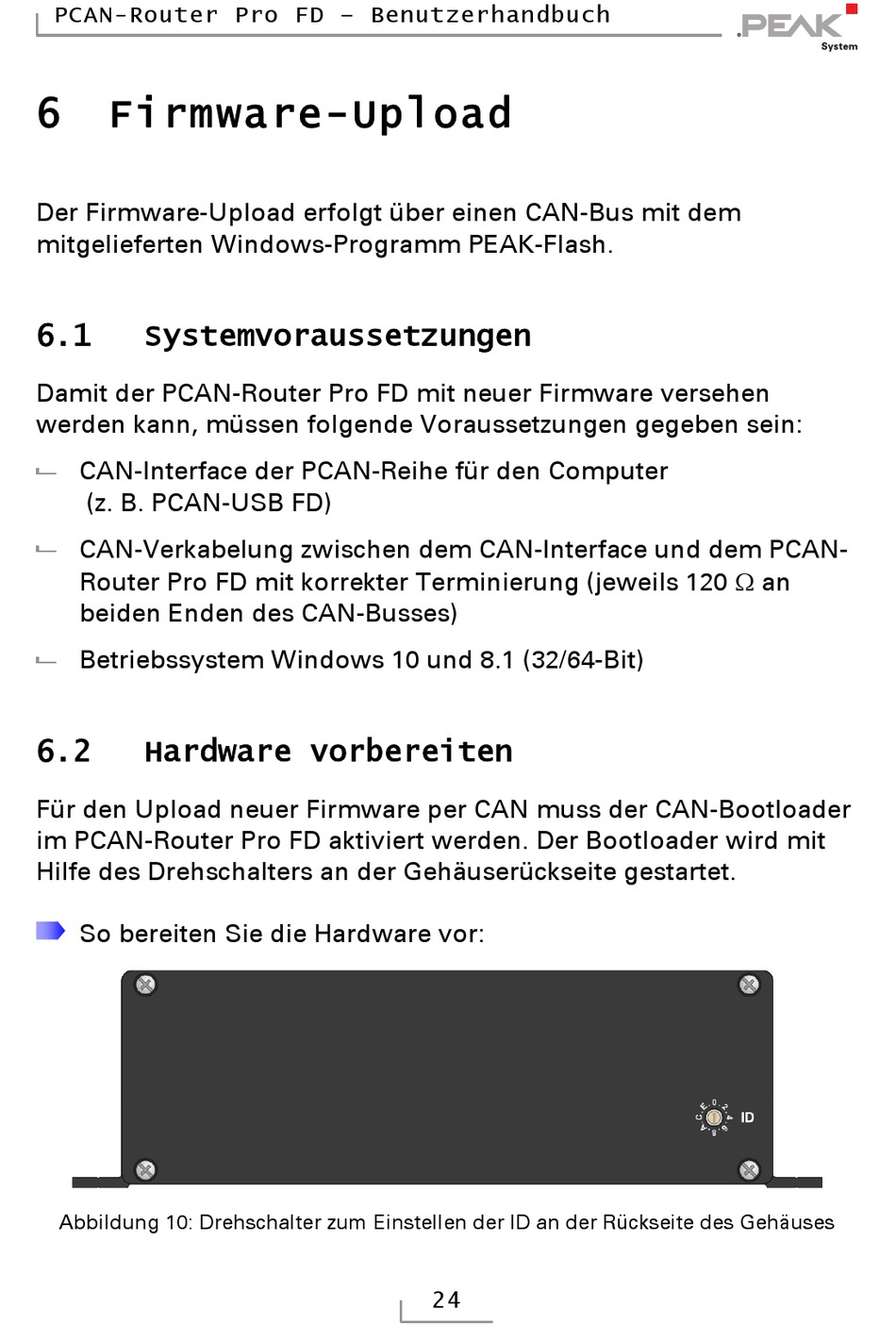

PCAN-Router Pro FD – Benutzerhandbuch
6
Firmware-Upload
Der Firmware-Upload erfolgt über einen CAN-Bus mit dem
mitgelieferten Windows-Programm PEAK-Flash.
6.1
Systemvoraussetzungen
Damit der PCAN-Router Pro FD mit neuer Firmware versehen
werden kann, müssen folgende Voraussetzungen gegeben sein:
CAN-Interface der PCAN-Reihe für den Computer
(z. B. PCAN-USB FD)
CAN-Verkabelung zwischen dem CAN-Interface und dem PCAN-
Router Pro FD mit korrekter Terminierung (jeweils 120 an
beiden Enden des CAN-Busses)
Betriebssystem Windows 10 und 8.1 (32/64-Bit)
6.2
Hardware vorbereiten
Für den Upload neuer Firmware per CAN muss der CAN-Bootloader
im PCAN-Router Pro FD aktiviert werden. Der Bootloader wird mit
Hilfe des Drehschalters an der Gehäuserückseite gestartet.
So bereiten Sie die Hardware vor:
Abbildung 10: Drehschalter zum Einstellen der ID an der Rückseite des Gehäuses
24
