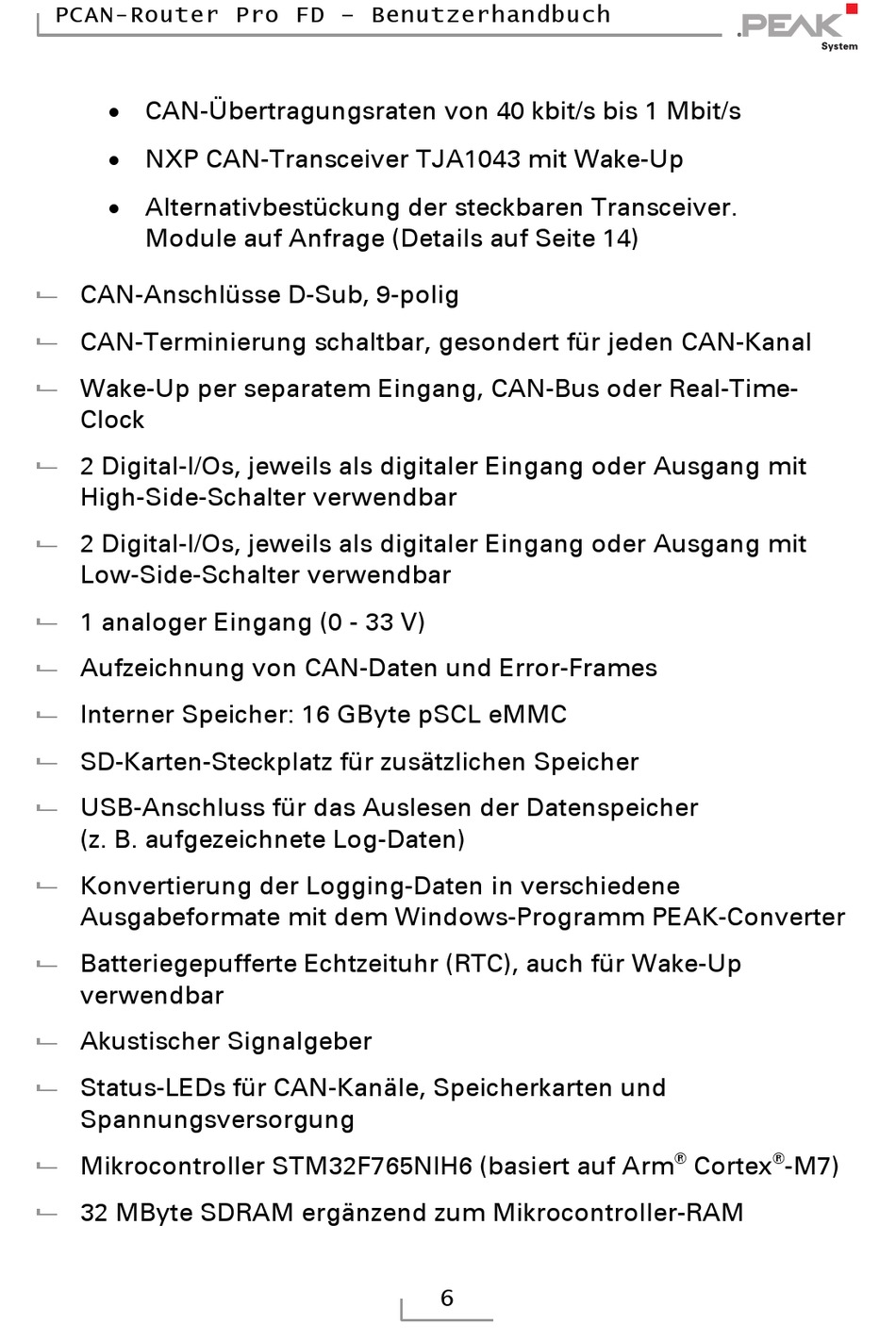

PCAN-Router Pro FD – Benutzerhandbuch
CAN-Übertragungsraten von 40 kbit/s bis 1 Mbit/s
NXP CAN-Transceiver TJA1043 mit Wake-Up
Alternativbestückung der steckbaren Transceiver.
Module auf Anfrage (Details auf Seite 14)
CAN-Anschlüsse D-Sub, 9-polig
CAN-Terminierung schaltbar, gesondert für jeden CAN-Kanal
Wake-Up per separatem Eingang, CAN-Bus oder Real-Time-
Clock
2 Digital-I/Os, jeweils als digitaler Eingang oder Ausgang mit
High-Side-Schalter verwendbar
2 Digital-I/Os, jeweils als digitaler Eingang oder Ausgang mit
Low-Side-Schalter verwendbar
1 analoger Eingang (0 - 33 V)
Aufzeichnung von CAN-Daten und Error-Frames
Interner Speicher: 16 GByte pSCL eMMC
SD-Karten-Steckplatz für zusätzlichen Speicher
USB-Anschluss für das Auslesen der Datenspeicher
(z. B. aufgezeichnete Log-Daten)
Konvertierung der Logging-Daten in verschiedene
Ausgabeformate mit dem Windows-Programm PEAK-Converter
Batteriegepufferte Echtzeituhr (RTC), auch für Wake-Up
verwendbar
Akustischer Signalgeber
Status-LEDs für CAN-Kanäle, Speicherkarten und
Spannungsversorgung
Mikrocontroller STM32F765NIH6 (basiert auf Arm
32 MByte SDRAM ergänzend zum Mikrocontroller-RAM
6
®
®
Cortex
-M7)
