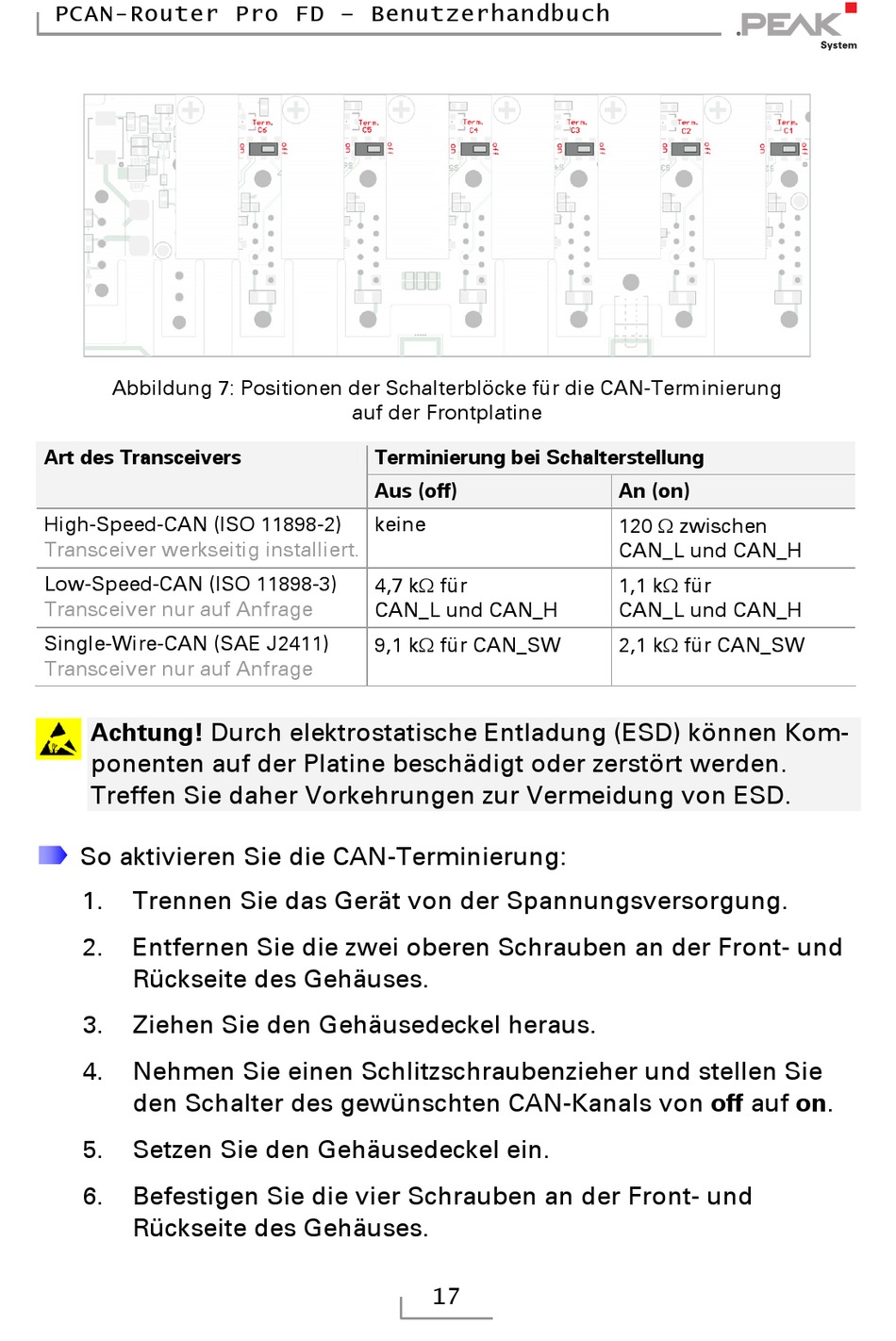

Abbildung 7: Positionen der Schalterblöcke für die CAN-Terminierung
Art des Transceivers
High-Speed-CAN (ISO 11898-2)
Transceiver werkseitig installiert.
Low-Speed-CAN (ISO 11898-3)
Transceiver nur auf Anfrage
Single-Wire-CAN (SAE J2411)
Transceiver nur auf Anfrage
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
So aktivieren Sie die CAN-Terminierung:
1.
Trennen Sie das Gerät von der Spannungsversorgung.
2.
Entfernen Sie die zwei oberen Schrauben an der Front- und
Rückseite des Gehäuses.
3.
Ziehen Sie den Gehäusedeckel heraus.
4.
Nehmen Sie einen Schlitzschraubenzieher und stellen Sie
den Schalter des gewünschten CAN-Kanals von off auf on.
5.
Setzen Sie den Gehäusedeckel ein.
6.
Befestigen Sie die vier Schrauben an der Front- und
Rückseite des Gehäuses.
auf der Frontplatine
Terminierung bei Schalterstellung
Aus (off)
keine
4,7 k für
CAN_L und CAN_H
9,1 k für CAN_SW
17
An (on)
120 zwischen
CAN_L und CAN_H
1,1 k für
CAN_L und CAN_H
2,1 k für CAN_SW
