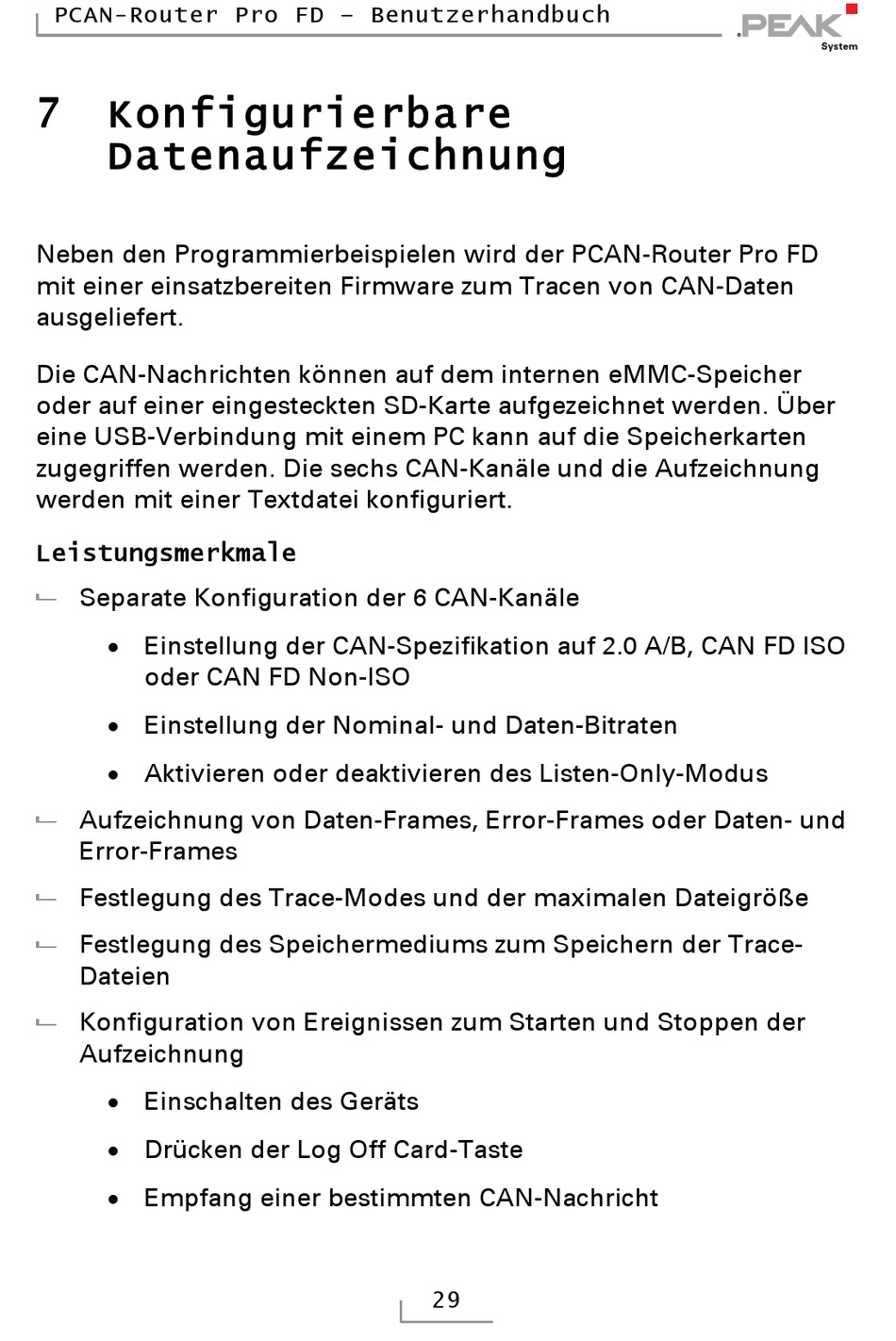

PCAN-Router Pro FD – Benutzerhandbuch
7
Konfigurierbare
Datenaufzeichnung
Neben den Programmierbeispielen wird der PCAN-Router Pro FD
mit einer einsatzbereiten Firmware zum Tracen von CAN-Daten
ausgeliefert.
Die CAN-Nachrichten können auf dem internen eMMC-Speicher
oder auf einer eingesteckten SD-Karte aufgezeichnet werden. Über
eine USB-Verbindung mit einem PC kann auf die Speicherkarten
zugegriffen werden. Die sechs CAN-Kanäle und die Aufzeichnung
werden mit einer Textdatei konfiguriert.
Leistungsmerkmale
Separate Konfiguration der 6 CAN-Kanäle
Einstellung der CAN-Spezifikation auf 2.0 A/B, CAN FD ISO
oder CAN FD Non-ISO
Einstellung der Nominal- und Daten-Bitraten
Aktivieren oder deaktivieren des Listen-Only-Modus
Aufzeichnung von Daten-Frames, Error-Frames oder Daten- und
Error-Frames
Festlegung des Trace-Modes und der maximalen Dateigröße
Festlegung des Speichermediums zum Speichern der Trace-
Dateien
Konfiguration von Ereignissen zum Starten und Stoppen der
Aufzeichnung
Einschalten des Geräts
Drücken der Log Off Card-Taste
Empfang einer bestimmten CAN-Nachricht
29
