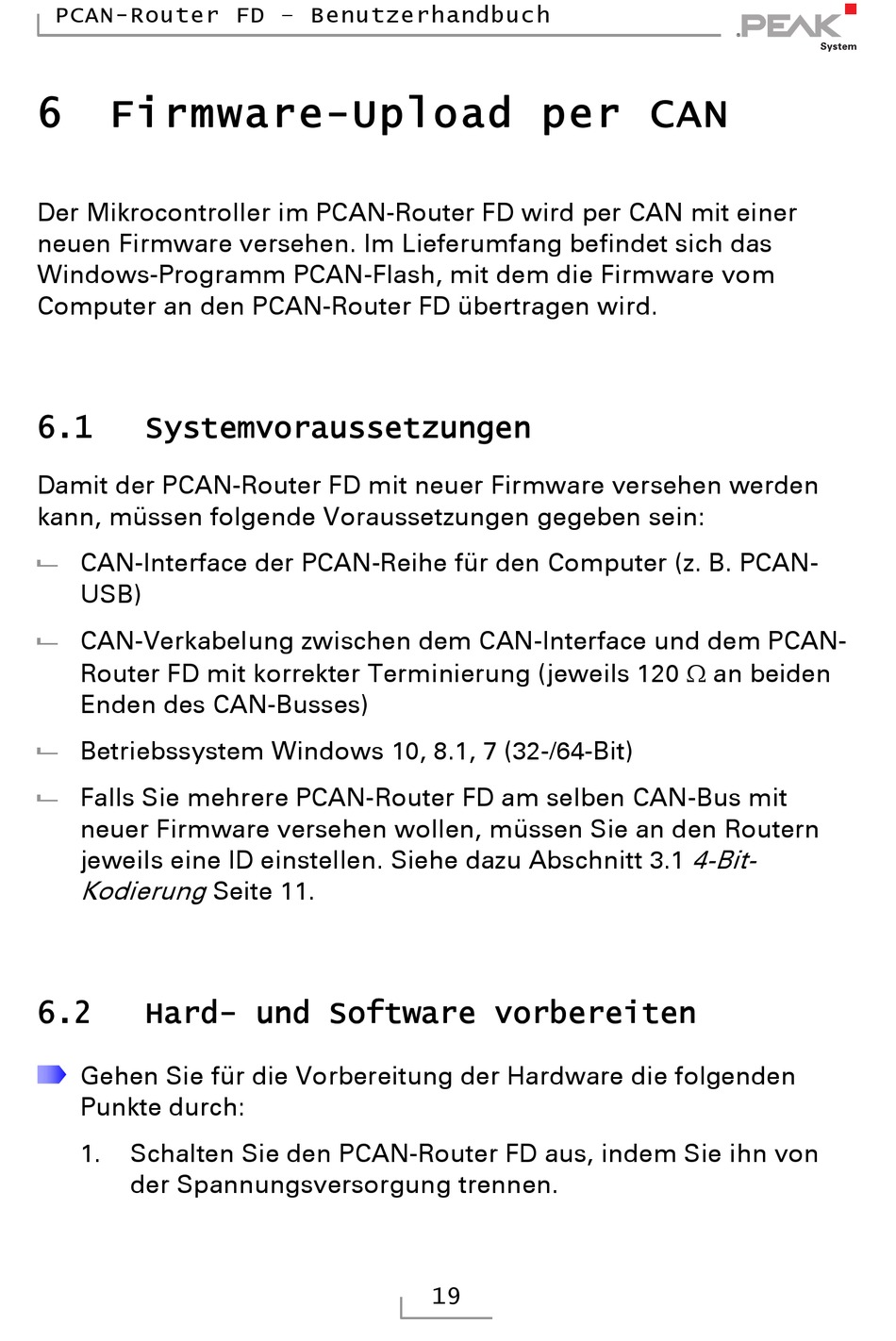

PCAN-Router FD – Benutzerhandbuch
6
Firmware-Upload per CAN
Der Mikrocontroller im PCAN-Router FD wird per CAN mit einer
neuen Firmware versehen. Im Lieferumfang befindet sich das
Windows-Programm PCAN-Flash, mit dem die Firmware vom
Computer an den PCAN-Router FD übertragen wird.
6.1
Systemvoraussetzungen
Damit der PCAN-Router FD mit neuer Firmware versehen werden
kann, müssen folgende Voraussetzungen gegeben sein:
CAN-Interface der PCAN-Reihe für den Computer (z. B. PCAN-
USB)
CAN-Verkabelung zwischen dem CAN-Interface und dem PCAN-
Router FD mit korrekter Terminierung (jeweils 120 an beiden
Enden des CAN-Busses)
Betriebssystem Windows 10, 8.1, 7 (32-/64-Bit)
Falls Sie mehrere PCAN-Router FD am selben CAN-Bus mit
neuer Firmware versehen wollen, müssen Sie an den Routern
jeweils eine ID einstellen. Siehe dazu Abschnitt 3.1
Kodierung
6.2
Hard- und Software vorbereiten
Gehen Sie für die Vorbereitung der Hardware die folgenden
Punkte durch:
1.
Schalten Sie den PCAN-Router FD aus, indem Sie ihn von
der Spannungsversorgung trennen.
Seite 11.
