PCAN-Router Pro FD – Benutzerhandbuch

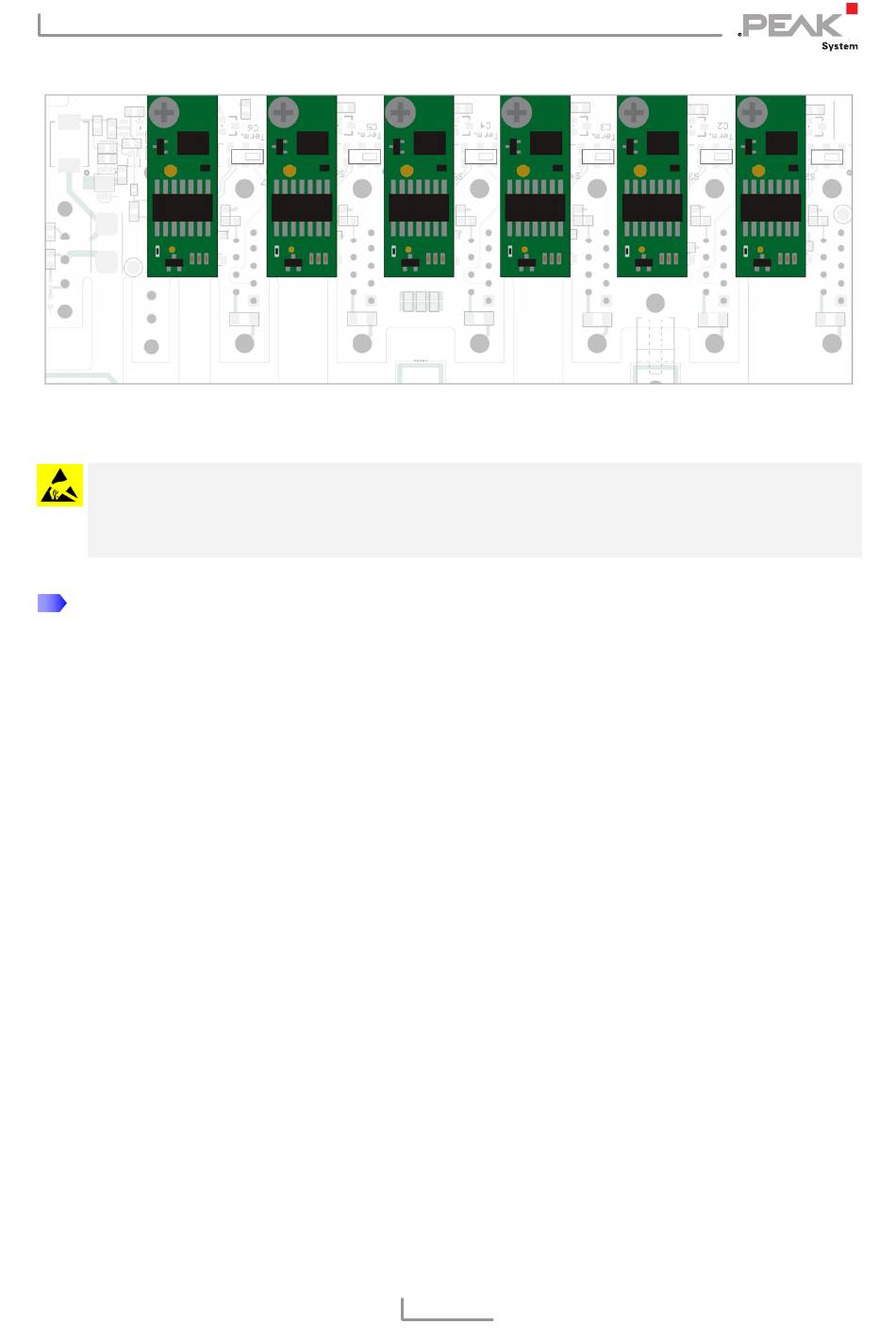

Abbildung 6: Positionen der Transceivermodule für die sechs CAN-FD-Kanäle
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
So wechseln Sie ein Transceivermodul:
1.
Trennen Sie das Gerät von der Spannungsversorgung.
2.
Entfernen Sie die zwei oberen Schrauben an der Front- und
Rückseite des Gehäuses.
3.
Nur BroadR-Reach®-Schnittstelle:
Entfernen Sie die Befestigungsschrauben des D-Sub-
Anschlusses an der Rückseite des Gehäuses.
4.
Ziehen Sie den Gehäusedeckel heraus.
5.
Nur bei installierter Stützbatterie:
Entfernen Sie die Stützbatterie.
6.
Entfernen Sie die Schraube auf der Platine vom
auszutauschenden Transceivermodul.
7.
Ziehen Sie das Modul aus dem Steckplatz der Frontplatine.
8.
Stecken Sie das neue Transceivermodul auf den Steckplatz.
9.
Befestigen Sie das Modul wieder mit der Schraube.
15
