PCAN-Router – Benutzerhandbuch
6

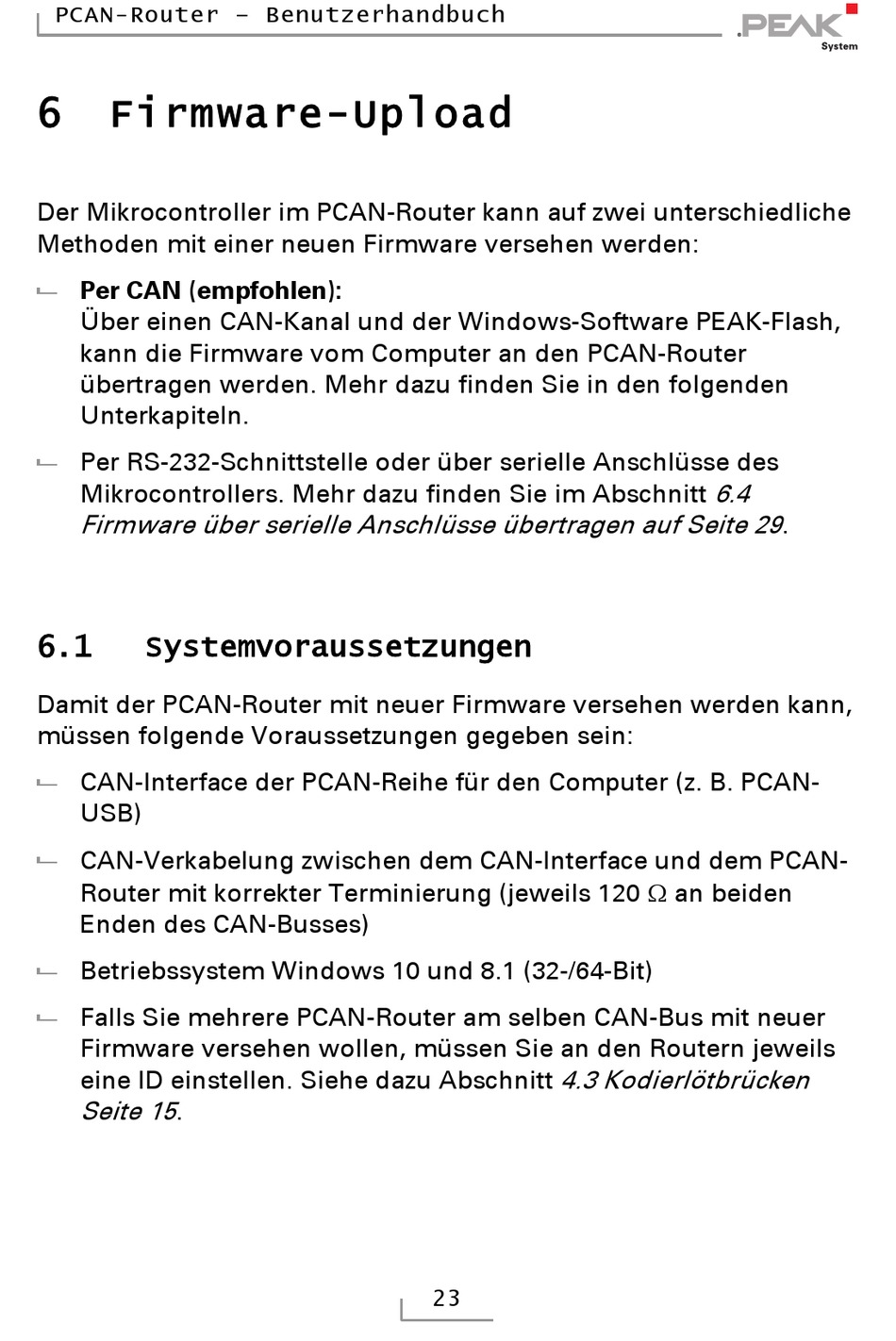

Firmware-Upload

Der Mikrocontroller im PCAN-Router kann auf zwei unterschiedliche
Methoden mit einer neuen Firmware versehen werden:
Per CAN (empfohlen):
Über einen CAN-Kanal und der Windows-Software PEAK-Flash,
kann die Firmware vom Computer an den PCAN-Router
übertragen werden. Mehr dazu finden Sie in den folgenden
Unterkapiteln.
Per RS-232-Schnittstelle oder über serielle Anschlüsse des
Mikrocontrollers. Mehr dazu finden Sie im Abschnitt
Firmware über serielle Anschlüsse übertragen auf Seite 29
6.1

Systemvoraussetzungen

Damit der PCAN-Router mit neuer Firmware versehen werden kann,
müssen folgende Voraussetzungen gegeben sein:
CAN-Interface der PCAN-Reihe für den Computer (z. B. PCAN-
USB)
CAN-Verkabelung zwischen dem CAN-Interface und dem PCAN-
Router mit korrekter Terminierung (jeweils 120  an beiden
Enden des CAN-Busses)
Betriebssystem Windows 10 und 8.1 (32-/64-Bit)
Falls Sie mehrere PCAN-Router am selben CAN-Bus mit neuer
Firmware versehen wollen, müssen Sie an den Routern jeweils
eine ID einstellen. Siehe dazu Abschnitt
Seite 15
.
4.3 Kodierlötbrücken
23
6.4
.
