C:68 X / C:62 / GTC / HPC

7.0 Montagehinweise

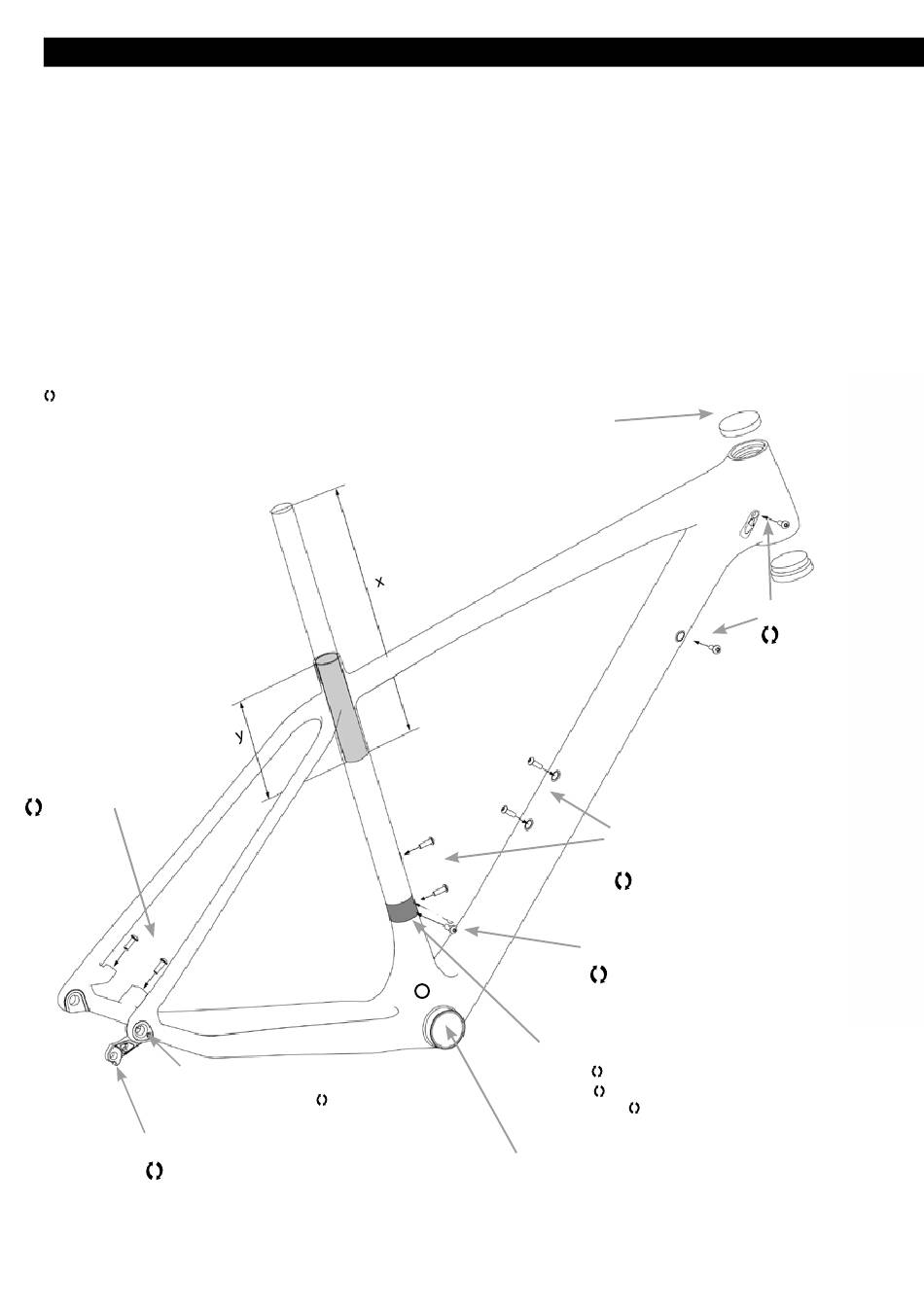

7.1 MTB Rahmen

Sattelstützenmontage
Max. zulässige Sattelstützlänge (x) und dazugehörige min. Einstecktiefe (y) beachten:
120 mm (y) bei 400 mm (x)
120 mm (y) bei verstellbarer Stütze (z.B. RockShox Reverb) mit max. 420 mm (x)
110 mm (y) bei 380 mm (x)
100 mm (y) bei 350 mm (x)
Zur Sattelstützmontage ist eine Carbonmontagepaste auf Sattelstütze und im Inneren
des Sitzrohrs zu verwenden. Normales Fett ist nicht erlaubt!
Drehmomentangaben auf Klemme und Sattelstütze beachten!
Max. 6 Nm Drehmoment stufenweise aufbringen!
Bremsbefestigungsschrauben
6 - 8 Nm
Schaltaugenbefestigungsschraube
X12 Steckachssystem
Schaltwerksbefestigungsschraube
8 - 10 Nm
Steuersatzmontage (integriert /
semiintegriert) Beim Ein- und
Ausbau des Steuersatzes bzw.
der Lagerschalen ist ein geeig-
netes Werkzeug zu verwenden.
Es darf kein Fett zur Montage
verwendet werden!
handfest (1 Schraube)
Flaschenhalterbefestigungsschrauben
Es sind nur M5 Schrauben zulässig.
Max. 3Nm
Befestigungsschraube für Direct Mount Adapter
Max. 2 Nm
Umwerferbefestigungsschraube
Schelle 5 - 7 Nm (stufenweise)
E-direct 5 - 7 Nm
Direct Mount 5 - 7 Nm
Tretlager
Nur entsprechende "Pressfit" Innenlager verwenden.
Beim Ein- und Ausbau der „Pressfit" Innenlager ist ein
geeignetes Werkzeug zu verwenden. Fett ist nur bei
Tretlagern mit Aluminiumhülse erlaubt.
Zugführungsschrauben
Max. 1,5 Nm
