Generator Ausbauen Und Ersetzen - Graco Wb100 Anleitung

Reparieren
Generator ausbauen ausbauen und
Generator Generator ausbauen
HINWEIS: Generatorlager nach 2000 HINWEIS: HINWEIS:
Betriebsstunden ersetzen. Den Lagersatz mit
der Teile-Nr. 24N706 bestellen. Im Satz enthaltene
Teile sind mit einem Symbol (♦) gekennzeichnet.
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 55
vorgehen.
2. Hochspannungserzeuger/Generator-Baugruppe
entfernen und Generator trennen.
Siehe Hochspannungserzeuger ausbauen
und auswechseln, page
3. Den Widerstand zwischen den zwei äußeren
Polen des 3-poligen Steckverbinders (PC)
messen. Der Wert sollte zwischen 2,0 und 6,0
Ohm liegen. Liegt der Widerstand außerhalb
dieses Bereichs, Generatorspule (15a) ersetzen.
4. Mit einem flachen Schraubendreher den Clip
(15h) vom Gehäuse (15d) abnehmen. Mit einer
dünnen Klinge oder einem Schraubendreher die
Kappe (15f) entfernen.
5. Bei Bedarf das Gebläse (15e) drehen, bis die
Flügel die vier vorstehenden Teile der Lager (T)
des Gehäuses (15d) nicht länger verdecken.

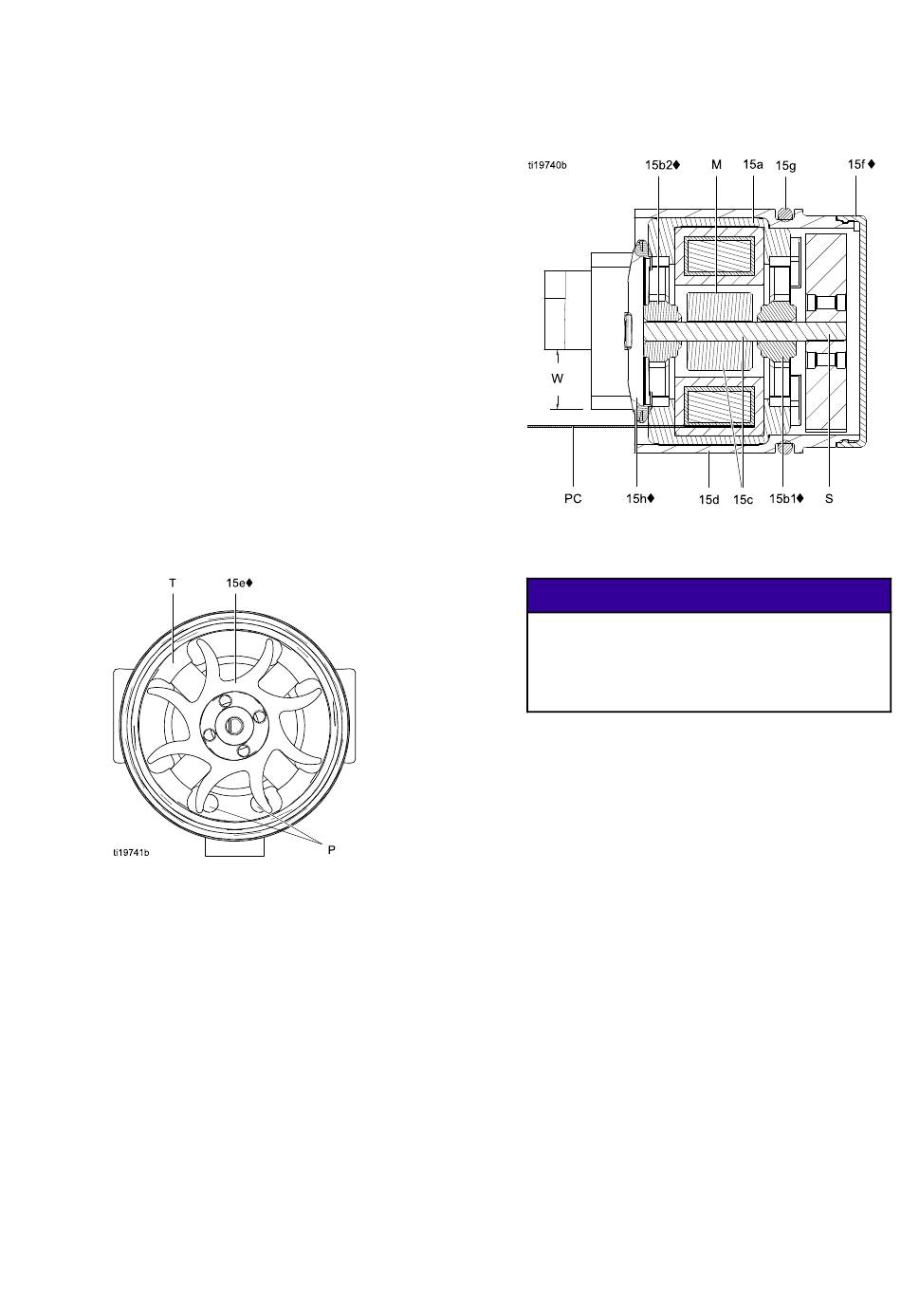

Figure 39 Gebläseausrichtung
64
und ersetzen ersetzen
und ersetzen
beschriebenen Verfahren
63.
6. Die Gebläse- und Spulenbaugruppe (15a) aus
der Vorderseite des Gehäuses (15d) drücken.
Figure 40 Generatorquerschnitt
♦28 ist in der Abbildung nicht dargestellt.
ACHTUNG
ACHTUNG ACHTUNG
Den Magneten (M) bzw. die Welle (S) nicht
zerkratzen oder beschädigen. Den 3-poligen
Steckverbinder (PC) beim Zerlegen und
Zusammenbauen der Lager nicht einklemmen
oder beschädigen.
7. Die Spulenbaugruppe (15a) auf der Werkbank
mit nach oben weisendem Gebläseende ablegen.
Mit einem breiten Schraubendreher das Gebläse
(15e) von der Welle (S) abnehmen.
8. Das obere Lager (15b2) entfernen.
9. Das untere Lager (15b1) entfernen.
10. Neues unteres Lager (15b1♦) auf langem Teil
des Schafts (S) installieren. Die flache Seite des
Lagers muss vom Magneten (M) weg weisen.
In der Spule (15a) installieren, sodass die
Lagerflügel bündig an der Oberfläche der Spule
anliegen.
11. Neues oberes Lager (15b2♦) auf das kurze
Wellenende drücken, so dass die Lagerflügel
bündig an der Oberfläche der Spule anliegen
(15a). Die flache Seite des Lagers muss von der
Spule weg weisen.
332413K
