Nadel ersetzen ersetzen (Modell (Modell L60M19)
Nadel Nadel ersetzen (Modell
1. Siehe Pistole für Wartungsarbeiten vorbereiten,
page 55.
2. Luftkappe und Düse entfernen. Siehe
Spritzdüse und Düse ersetzen (Modell L60M19),
page 57.
3. Nadel (3) abschrauben.
4. Leichtes (purpurnes) Loctite® oder ähnliches
Gewindedichtmittel auf Gewinde von Nadel und
Packungsstange auftragen. Nadel fingerfest
installieren. Nicht zu fest anziehen.
5. Materialdüse und Luftkappe installieren.
Siehe Luftkappe, Spritzdüse und Düse ersetzen
(Modell L60M19), page
6. Siehe Pistolenwiderstand messen, page

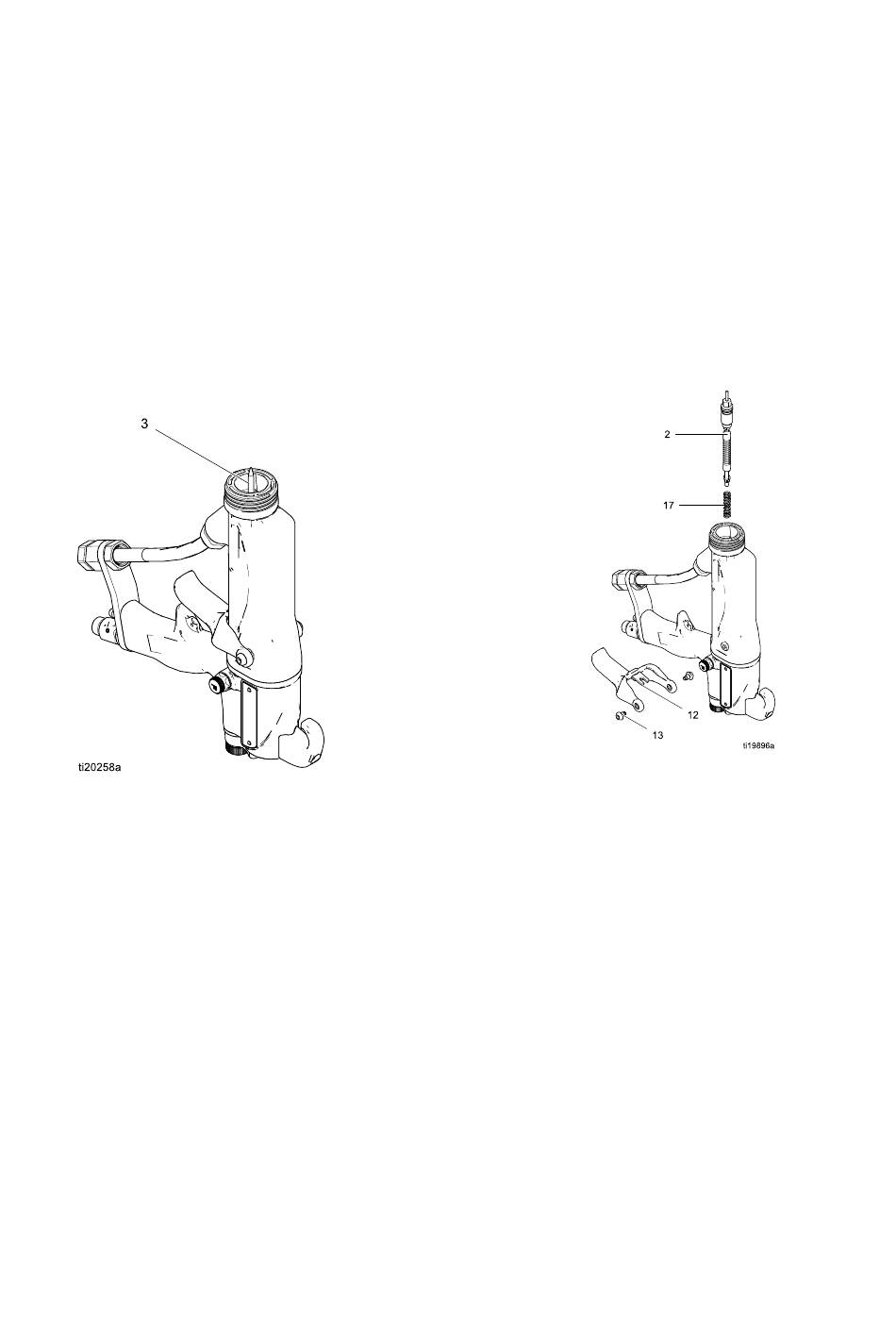

Figure 32 Elektrode ersetzen
332413K
L60M19)
L60M19)
Luftkappe,
57.
44.

Materialpackungsstange entfernen

Materialpackungsstange Materialpackungsstange
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 55
vorgehen.
2. Luftkappe und Materialdüse entfernen.
Siehe Luftkappe und Düse ersetzen, page
3. Elektrode entfernen.
Siehe Elektrode ersetzen, page
4. Abzugsschrauben (13) lösen und Abzug (12)
entfernen.
5. Packungsstange (2) mit Multifunktionswerkzeug
(41) entfernen. Feder entfernen (17).
6. Alle Teile auf Verschleiß und Beschädigungen
prüfen und bei Bedarf ersetzen.
Figure 33 Materialpackungsstange entfernen
Reparieren
entfernen
entfernen
beschriebenen Verfahren
56.
58.
