Betrieb

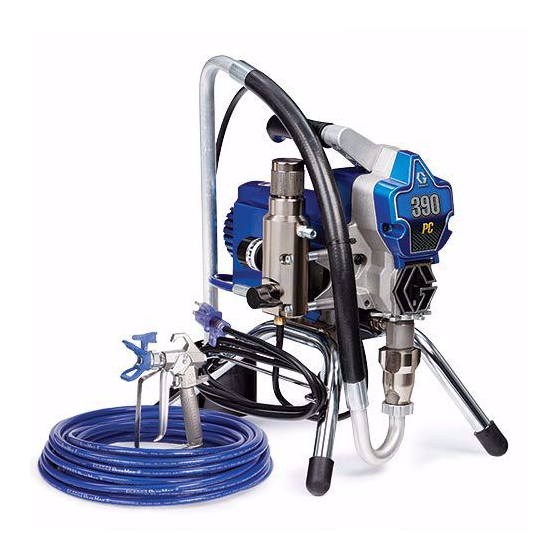

Elektrische Airless-Spritzgeräte 390
Zulässiger Betriebsüberdruck 3300 psi (227 bar, 22,7 MPa)
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen und zum späteren Nachschlagen aufbewahren.
Hi-Boy
- Tragbare Spritzgeräte für Bautenanstriche -
ti11626a
ProStep
310823H
DE
ti11583a
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 390
Inhaltszusammenfassung für Graco 390
- Seite 1 Betrieb Elektrische Airless-Spritzgeräte 390 310823H - Tragbare Spritzgeräte für Bautenanstriche - Zulässiger Betriebsüberdruck 3300 psi (227 bar, 22,7 MPa) Wichtige Sicherheitshinweise Diese Betriebsanleitung aufmerksam lesen und zum späteren Nachschlagen aufbewahren. ti11626a Hi-Boy ProStep ti11583a...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Achtung ..............3 Komponentenbezeichnung . -
Seite 3: Achtung
Achtung Achtung Die folgenden Warnhinweise beziehen sich auf Einstellung, Bedienung, Erdung, Wartung und Reparatur des Produkts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. -
Seite 4: Brand- Und Explosionsgefahr
Schläuche und Teile auf Anzeichen von Beschädigungen untersuchen. Beschädigte Schläuche oder Teile austauschen. • Dieses System kann 3300 psi erzeugen. Verwenden Sie Graco-Ersatzteile und Zubehör mit einem Mindestnenndruck von 3300 psi. • Immer die Abzugssperre verriegeln, wenn nicht gespritzt wird. Überprüfen, ob die Abzugssperre gut funktioniert. - Seite 5 • Den Schlauch nicht knicken oder zu stark biegen. • Den Schlauch keinen Temperaturen oder Drücken oberhalb der Graco-Spezifikationen aussetzen. • Den Schlauch nicht zum Ziehen oder Heben der Anlage benutzen. Falsche Anwendung der Spritzgeräteplattform kann schwere oder tödliche Verletzungen verursachen.
-
Seite 6: Komponentenbezeichnung
Komponentenbezeichnung Komponentenbezeichnung ti12008a Deutsch Druckregler Netzschalter Manometer (nicht bei allen Modellen) Netzkabel Materialauslass Entlüftungsventil Kabelaufroller Pumpe Saugschlauch Spülschlauch Materialschlauch Pistole Düse Schutzplatte Abzugssperre Modell-/Seriennummernschild Filter Plattform 310823H... -
Seite 7: Vorbereitung
Vorbereitung Vorbereitung Druckentlastung WARNUNG Beim Beenden der Spritzarbeiten sowie vor dem Reinigen, Überprüfen, Warten oder Transportieren von Geräten die Schritte im Abschnitt Druckentlastung ausführen. Lesen Sie die Warnhinweise auf. ti5316a Druck auf den niedrigsten Wert Pistole gegen einen geerdeten Entlüftungshahn nach unten drehen. Netzschalter ausschalten, wenn einstellen. - Seite 8 Vorbereitung Ground 120 volt plug ti4297a ti4295 Spannungsversorgung Verlängerungskabel • Stecker nicht verändern! Wenn • 100-120V Geräte benötigen eine • Ein Verlängerungskabel mit • Als Verlängerungskabel nur ein der Stecker nicht in die Steckdose Versorgung mit 100-120 VAC, einem unbeschädigten dreiadriges Kabel mit mindesten passt, lassen Sie von einem 50/60 Hz, 11 A, 1-phasig.
-
Seite 9: Einrichtung
Einrichtung Einrichtung ti2769a ti2703b ti5300a ti2702b Graco Airless-Schlauch am Das andere Schlauchende Gut festziehen. Düsenschutz abnehmen. Spritzgerät anschließen. an der Pistole anschließen. Gut festziehen. ti5316a ti2810a ti5735b ti5301a Einlassfilter von Halspackungsmutter mit Strom ausschalten. Netzkabel an einer korrekt Verstopfungen und TSL-Flüssigkeit füllen,... -
Seite 10: Inbetriebnahme
Inbetriebnahme ti5856a Flush Entlüftungshahn nach unten Saugschlauch in einen geerdeten Metalleimer geben, der teilweise mit Spülflüssigkeit gefüllt ist. Siehe drehen. Abschnitt Erdung auf Seite 8. Die Schritte 1-6 der Anleitung Inbetriebnahme auf Seite 10 ausführen, um das im Spritzgerät vorhandene Lageröl auszuspülen. Farbe auf Wasserbasis ist mit Wasser auszuspülen, und Farbe auf Ölbasis sowie das Lageröl sind mit Lösungsbenzin auszuspülen. - Seite 11 Inbetriebnahme Paint Flush Flush Pistole gegen einen geerdeten Alle Anschlüsse auf Dichtheit Saugschlauch in den Pistole wieder in den Spüleimer Spüleimer aus Metall drücken. überprüfen. Undichte Stellen Farbeimer geben. richten und abziehen, bis Farbe Pistole abziehen und 1 Minute niemals mit der Hand oder austritt.
-
Seite 12: Verstopfungen Beseitigen
Inbetriebnahme Verstopfungen beseitigen WARNUNG Pistole niemals gegen die Hand oder in einen Lappen richten! Den Abschnitt Gefahr durch Materialeinspritzung auf Seite. ti2760a Abzug loslassen und Abzugssperre verriegeln. Spritzdüse Abzugssperre verriegeln. Spritzdüse in die ursprüngliche Stellung umdrehen. Abzugssperre entriegeln. Pistole abziehen, um bringen. - Seite 13 Inbetriebnahme 1/4 Turn Paint Waste Entlüftungshahn waagrecht Pistole gegen Farbeimer Abzug loslassen. Pistole in Pistole weiterhin abziehen und drehen. drücken. Abzugssperre den Abfalleimer richten, gegen gleichzeitig das entriegeln. Pistole abziehen die Eimerwand drücken und Entlüftungsventil nach unten und Druck erhöhen, bis die abziehen, um das System drehen.
-
Seite 14: Plattform-Standposition (826098)
Plattform-Standposition (826098) ti2776a Pump Armor ti2895a Den Filter - sofern vorhanden Nach dem Spülen mit Wasser Spritzgerät, Schlauch und - aus der Pistole ausbauen. noch einmal mit Pistole mit einem Lappen Reinigen und überprüfen. Lösungsbenzin oder Pump abwischen, der mit Wasser Filter wieder einbauen. - Seite 15 Plattform-Standposition (826098) ti11586a ti11587a ti11612a ti11585a Die Spritzgeräteplattform ist Die Führungsplatte (G) der Die Nut unter der Plattform Das andere Ende der umkehrbar und kann in Plattform in den auf den Spritzgerätegriff (H) Plattform auf das beliebiger Ausrichtung installiert Spritzgeräterahmen ausrichten.
-
Seite 16: Plattform-Transportposition (826098)
Plattform-Transportposition (826098) Plattform-Transportposition (826098) ti11605a ti11584a ti11603a ti11607a Die Plattform an der Seite des Die Plattform von der Die Führungsplatte (G) von Die Führungsplatte (G) auf Spritzgeräterahmens befestigen, Zapfenseite (P) des der gegenüberliegenden eine Seite des um den Griff zu erreichen und Spritzgeräterahmens Seite des Rahmens Spritzgeräterahmens... -
Seite 17: Technische Daten
Technische Daten Technische Daten Spannungsversorgung ........100/120V AC, 50/60 Hz, 11 A, 1-phasig 230V AC, 50/60 Hz, 7,5 A, 1-phasig Generator erforderlich . -
Seite 18: Garantie
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
