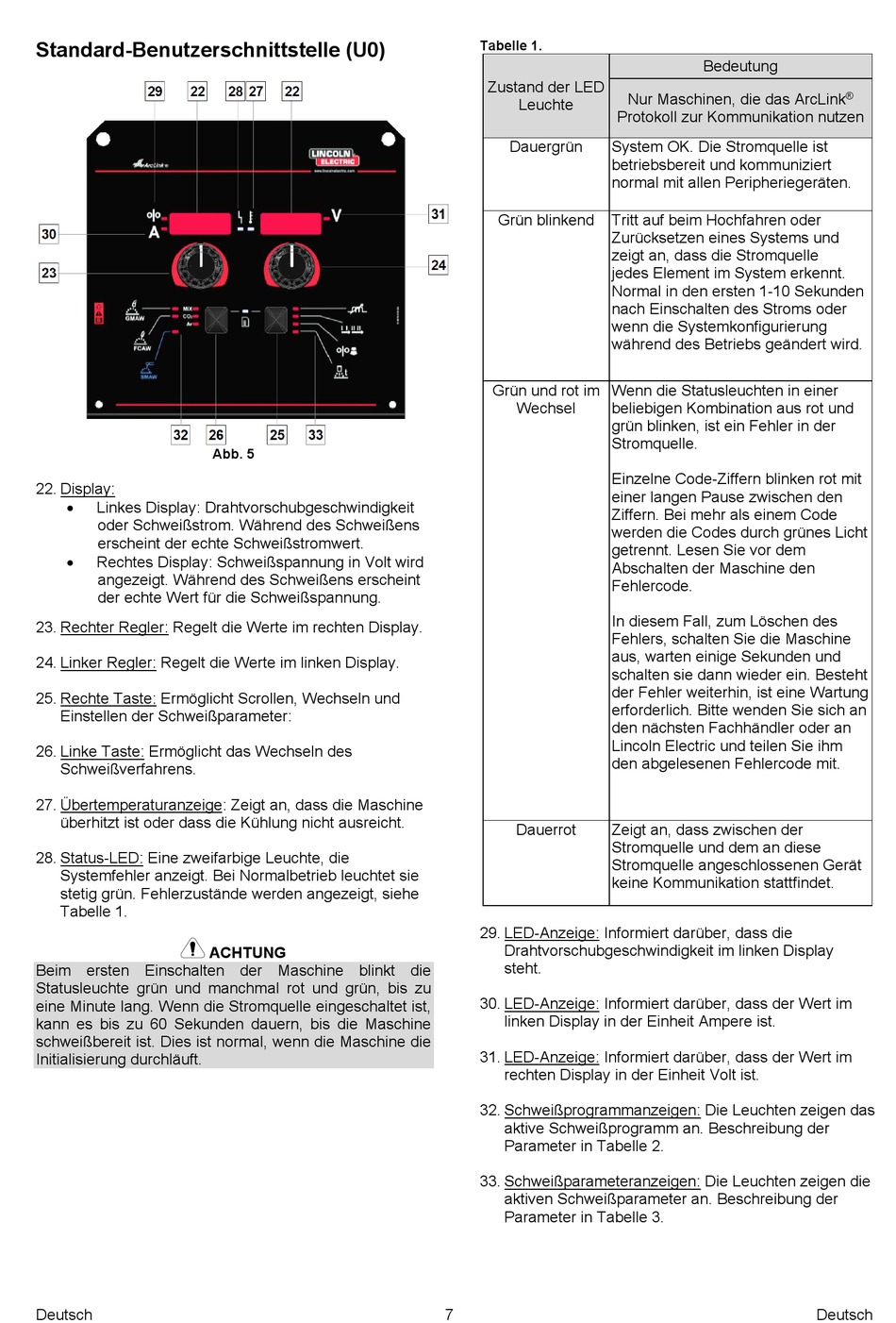

Standard-Benutzerschnittstelle (U0)

22. Display:

Linkes Display: Drahtvorschubgeschwindigkeit
oder Schweißstrom. Während des Schweißens
erscheint der echte Schweißstromwert.

Rechtes Display: Schweißspannung in Volt wird
angezeigt. Während des Schweißens erscheint
der echte Wert für die Schweißspannung.
23. Rechter Regler: Regelt die Werte im rechten Display.
24. Linker Regler: Regelt die Werte im linken Display.
25. Rechte Taste: Ermöglicht Scrollen, Wechseln und
Einstellen der Schweißparameter:
26. Linke Taste: Ermöglicht das Wechseln des
Schweißverfahrens.
27. Übertemperaturanzeige: Zeigt an, dass die Maschine
überhitzt ist oder dass die Kühlung nicht ausreicht.
28. Status-LED: Eine zweifarbige Leuchte, die
Systemfehler anzeigt. Bei Normalbetrieb leuchtet sie
stetig grün. Fehlerzustände werden angezeigt, siehe
Tabelle 1.
Beim ersten Einschalten der Maschine blinkt die
Statusleuchte grün und manchmal rot und grün, bis zu
eine Minute lang. Wenn die Stromquelle eingeschaltet ist,
kann es bis zu 60 Sekunden dauern, bis die Maschine
schweißbereit ist. Dies ist normal, wenn die Maschine die
Initialisierung durchläuft.
Deutsch
Abb. 5
ACHTUNG
Tabelle 1.
Zustand der LED
Leuchte
Dauergrün System OK. Die Stromquelle ist
betriebsbereit und kommuniziert
normal mit allen Peripheriegeräten.
Grün blinkend Tritt auf beim Hochfahren oder
Zurücksetzen eines Systems und
zeigt an, dass die Stromquelle
jedes Element im System erkennt.
Normal in den ersten 1-10 Sekunden
nach Einschalten des Stroms oder
wenn die Systemkonfigurierung
während des Betriebs geändert wird.
Grün und rot im Wenn die Statusleuchten in einer
Wechsel beliebigen Kombination aus rot und
grün blinken, ist ein Fehler in der
Stromquelle.
Einzelne Code-Ziffern blinken rot mit
einer langen Pause zwischen den
Ziffern. Bei mehr als einem Code
werden die Codes durch grünes Licht
getrennt. Lesen Sie vor dem
Abschalten der Maschine den
Fehlercode.
In diesem Fall, zum Löschen des
Fehlers, schalten Sie die Maschine
aus, warten einige Sekunden und
schalten sie dann wieder ein. Besteht
der Fehler weiterhin, ist eine Wartung
erforderlich. Bitte wenden Sie sich an
den nächsten Fachhändler oder an
Lincoln Electric und teilen Sie ihm
den abgelesenen Fehlercode mit.
Dauerrot Zeigt an, dass zwischen der
Stromquelle und dem an diese
Stromquelle angeschlossenen Gerät
keine Kommunikation stattfindet.
29. LED-Anzeige: Informiert darüber, dass die
Drahtvorschubgeschwindigkeit im linken Display
steht.
30. LED-Anzeige: Informiert darüber, dass der Wert im
linken Display in der Einheit Ampere ist.
31. LED-Anzeige: Informiert darüber, dass der Wert im
rechten Display in der Einheit Volt ist.
32. Schweißprogrammanzeigen: Die Leuchten zeigen das
aktive Schweißprogramm an. Beschreibung der
Parameter in Tabelle 2.
33. Schweißparameteranzeigen: Die Leuchten zeigen die
aktiven Schweißparameter an. Beschreibung der
Parameter in Tabelle 3.
7
Bedeutung
Nur Maschinen, die das ArcLink
Protokoll zur Kommunikation nutzen
®
