Transport

ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).

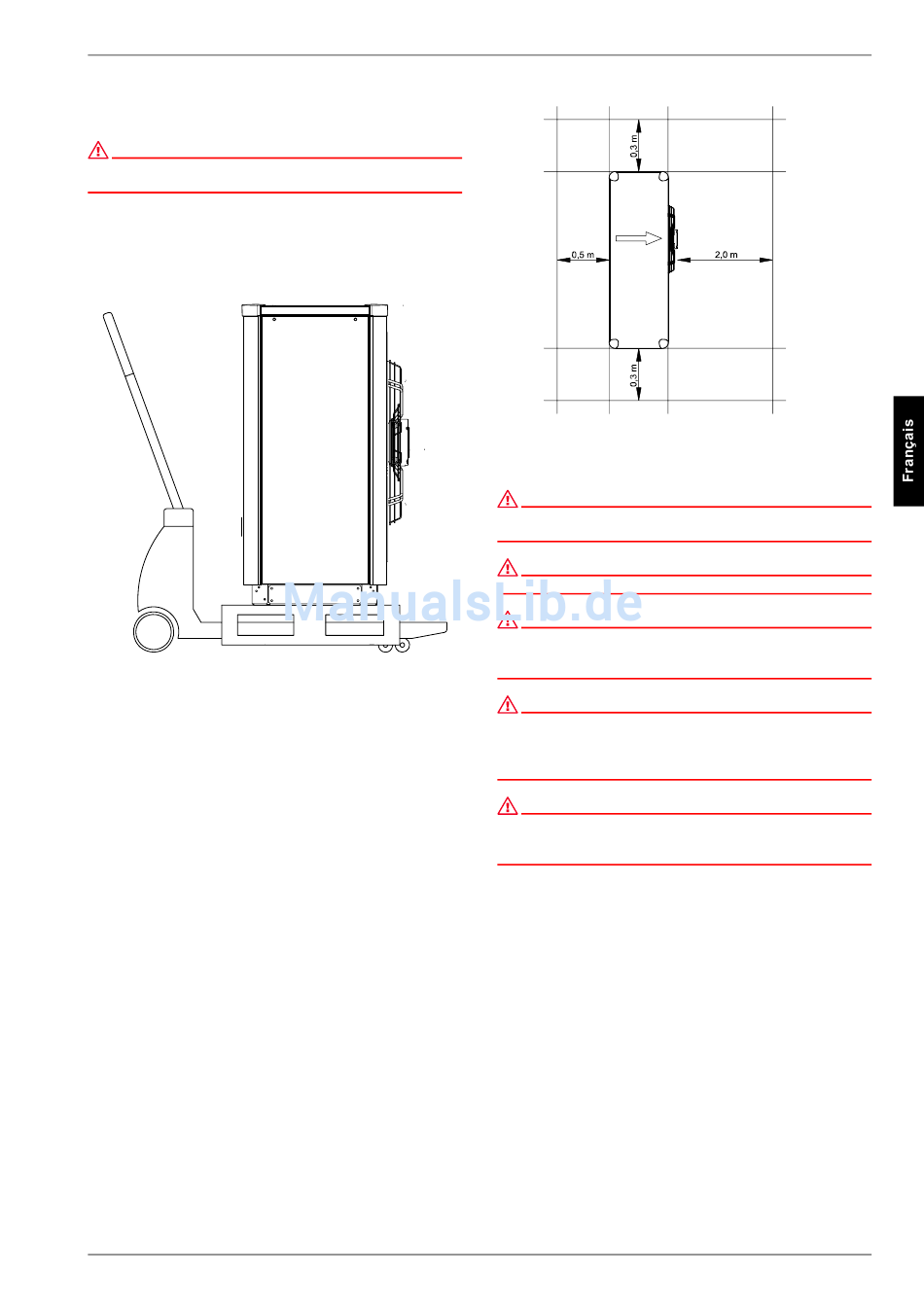

Le transport vers l'emplacement définitif doit de préférence s'ef-
fectuer sur une palette en bois. L'appareil de base propose plu-
sieurs possibilités de transport : avec un chariot élévateur, un
diable, ou à l'aide de tubes 3/4" que l'on passe à travers les orifi-
ces prévus dans la plaque de base ou dans le châssis.
5

Installation

5.1 Généralités
En règle générale, l'appareil doit être installé sur une surface
plane, lisse et horizontale. Le châssis doit adhérer au sol et être
étanche sur tout son pourtour afin de garantir une insonorisation
correcte et d'empêcher les pièces d'amenée d'eau de refroidir. Si
tel n'est pas le cas, des mesures d'absorption acoustique supplé-
mentaires seront éventuellement nécessaires. Par ailleurs, la
pompe à chaleur doit être installée de manière à ce que l'évacua-
tion de l'air du ventilateur s'effectue transversalement à la direc-
tion des vents dominants afin de permettre un dégivrage optimal
de l'évaporateur. Dans les régions fortement enneigées, l'empla-
cement et la hauteur des fondations doivent être dimensionnés
de manière à permettre une aspiration d'air libre. Les travaux
d'entretien doivent pouvoir être effectués sans problème, ce qui
est le cas lorsque la distance représentée ci-dessous est respec-
tée.
www.dimplex.de
Les dimensions données sont uniquement valables pour un
montage séparé.
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
Respecter les règles de construction spécifiques à chaque pays !
ATTENTION !
En cas d'installation près d'un mur, tenir compte des influences
physiques sur la construction. Aucune porte ou fenêtre ne doit se trouver
dans le champ d'évacuation du ventilateur.
ATTENTION !
En cas d'installation près d'un mur, le débit d'air peut causer d'importants
dépôts dans les canaux d'aspiration et d'évacuation d'air. L'air froid
extérieur doit être évacué de manière à ne pas augmenter les pertes de
chaleur dans les pièces chauffées attenantes.
ATTENTION !
Une installation dans des cavités ou des cours intérieures n'est pas
autorisée, car l'air refroidi s'accumule au sol et est à nouveau aspiré par
la pompe à chaleur en cas de service de longue durée.
5.2 Conduite d'écoulement des
condensats
Les eau de condensation se formant en cours de fonctionnement
doivent être évacués sans risque de gel. Pour garantir un écou-
lement irréprochable, la pompe à chaleur doit être placée à l'ho-
rizontale. Le tube d'évacuation de l'eau de condensation doit
avoir un diamètre d'au moins 50 mm, être protégé du gel et dé-
boucher dans la canalisation d'eaux usées. Ne pas diriger direc-
tement l'eau de condensation vers des bassins de décantation
ou des fosses Les vapeurs corrosives ainsi qu'une conduite
d'écoulement des condensats non protégée contre le gel peu-
vent causer la destruction de l'évaporateur.
5.2
FR-5
