1.
Motorgehäuse
2.
Filtergehäuse
3.
Absaugschlauch
4.
Schlauchkupplung
5.
Klemmblock 4x
6.
Schlauchklemme 2x
Baumaße L x b x H (mm): .................................................................................................................................................................. 840 x 380 x 1520
Absaugstutzen, Anschluss ø mm ...........................................................................................................................................................................100
Schlauchlänge mm ...............................................................................................................................................................................................2000
Rad ø mm ................................................................................................................................................................................................................100
Gewicht ca. kg ........................................................................................................................................................................................................ 24,0
Luftleistung m3/h .....................................................................................................................................................................................................850
Druckdifferenz Pa ................................................................................................................................................................................................. 1020
Filtersack-Filterfläche m2 ......................................................................................................................................................................................0,85
Spänesack-Abfüllmenge Liter ................................................................................................................................................................................... 57
Motorleistung:
Elektromotor .............................................................................................................................................................................................. 230 V/50 Hz
Aufnahmeleistung P1 .......................................................................................................................................................................................0,75 kW
Abgabeleistung P2 ...........................................................................................................................................................................................0,44 kW
Motordrehzahl 1/min. .............................................................................................................................................................................................2950
Arbeitsplatzbezogener Emissionswert:
Schallleistungspegel L
dB (A) .............................................................................................................................................................................95,5
WA
Schalldruckpegel L
dB (A) ...................................................................................................................................................................................86,5
PA
Technische Änderungen vorbehalten!
D
In dieser Bedienungs an-
m
lei tung haben wir Stellen,
die Ihre Sicherheit
betreffen, mit diesem
Zeichen ver sehen.
Überprüfen Sie nach dem Auspacken alle
Teile auf even tu elle Transportschäden. Bei
Beanstandungen muss so fort der Zubringer
verständigt werden. Spätere Reklamationen
werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollstän-
digkeit.
• Machen Sie sich vor dem Einsatz anhand
der Be die nungs anweisung mit dem Gerät
vertraut.
• Verwenden Sie bei Zubehör sowie Ver-
schleiß- und Er satzteilen nur Original-Teile.
Ersatzteile erhalten Sie bei Ihrem Woodster-
Fachhändler.
• Geben Sie bei Bestellungen unsere Arti-
kelnummern so wie Typ und Baujahr des
Gerätes an.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach
dem geltenden Produkthaftungsgesetz nicht
für Schäden, die an diesem Gerät oder durch
dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,

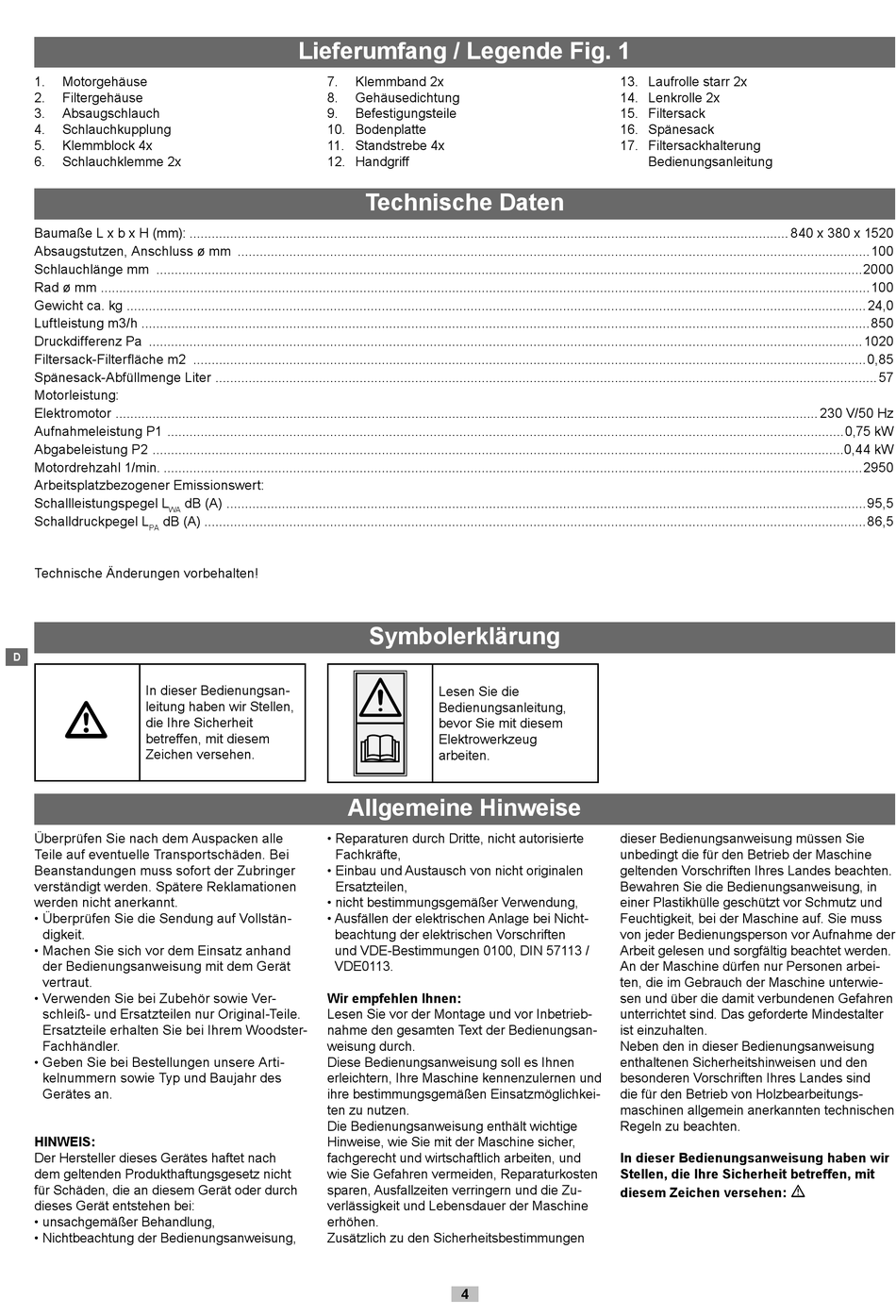

Lieferumfang / Legende Fig. 1
7.
Klemmband 2x
8.
Gehäusedichtung
9.
Befestigungsteile
10. Bodenplatte
11. Standstrebe 4x
12. Handgriff
Technische Daten
Symbolerklärung
Lesen Sie die
Bedienungs anleitung,
bevor Sie mit diesem
Elektrowerkzeug
arbeiten.
Allgemeine Hinweise
• Reparaturen durch Dritte, nicht autorisierte
Fach kräfte,
• Einbau und Austausch von nicht originalen
Ersatz teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nicht-
beachtung der elektrischen Vorschriften
und VDE-Bestimmungen 0100, DIN 57113 /
VDE0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetrieb-
nahme den ge samten Text der Bedienungsan-
weisung durch.
Diese Bedienungsanweisung soll es Ihnen
erleichtern, Ihre Ma schine kennenzulernen und
ihre bestimmungsgemäßen Einsatzmöglichkei-
ten zu nutzen.
Die Bedienungsanweisung enthält wichtige
Hinweise, wie Sie mit der Maschine sicher,
fachgerecht und wirt schaft lich arbeiten, und
wie Sie Gefahren vermeiden, Reparaturkosten
sparen, Ausfallzeiten verringern und die Zu-
verlässigkeit und Lebensdauer der Maschine
erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen
4
13. Laufrolle starr 2x
14. Lenkrolle 2x
15. Filtersack
16. Spänesack
17. Filtersackhalterung
Bedienungsanleitung
dieser Be die nungsanweisung müssen Sie
unbedingt die für den Be trieb der Maschine
geltenden Vorschriften Ihres Landes beachten.
Bewahren Sie die Bedienungsanweisung, in
einer Plas tik hülle geschützt vor Schmutz und
Feuchtigkeit, bei der Maschine auf. Sie muss
von jeder Bedienungsperson vor Aufnahme der
Arbeit gelesen und sorgfältig beachtet wer den.
An der Maschine dürfen nur Personen arbei-
ten, die im Gebrauch der Maschine unterwie-
sen und über die damit verbundenen Gefahren
unterrichtet sind. Das ge for der te Mindestalter
ist einzuhalten.
Neben den in dieser Bedienungsanweisung
enthaltenen Si cherheitshinweisen und den
besonderen Vorschriften Ih res Landes sind
die für den Betrieb von Holzbearbeitungs-
maschinen allgemein anerkannten technischen
Regeln zu beachten.
In dieser Bedienungsanweisung haben wir
Stellen, die Ihre Sicherheit betreffen, mit
m
diesem Zeichen versehen:
