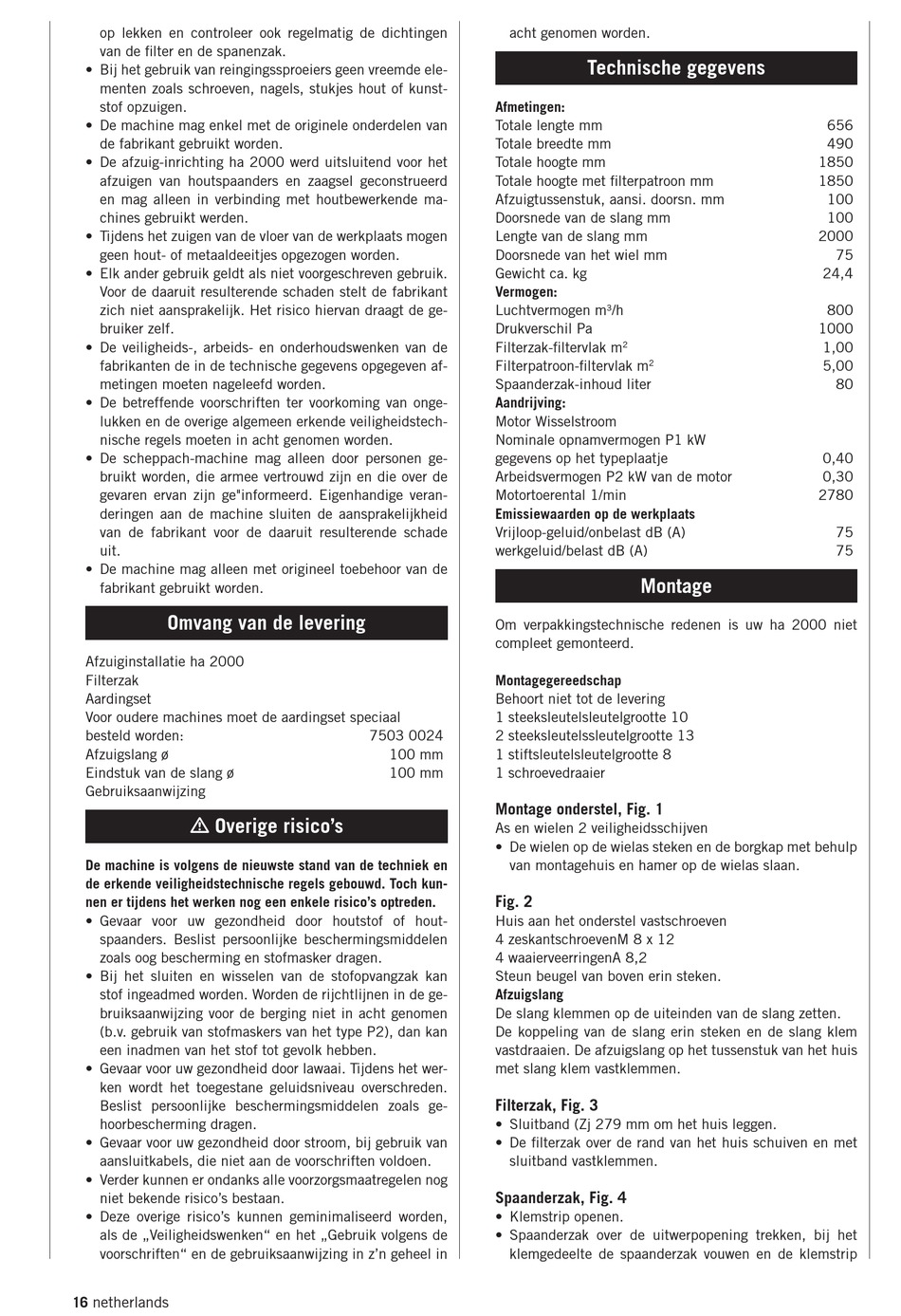

Technische Gegevens; Overige Risico's - Scheppach ha 2000 Bedienungsanweisung

op lekken en controleer ook regelmatig de dichtingen
van de filter en de spanenzak.
• Bij het gebruik van reingingssproeiers geen vreemde ele-
menten zoals schroeven, nagels, stukjes hout of kunst-
stof opzuigen.
• De machine mag enkel met de originele onderdelen van
de fabrikant gebruikt worden.
• De afzuig-inrichting ha 2000 werd uitsluitend voor het
afzuigen van houtspaanders en zaagsel geconstrueerd
en mag alleen in verbinding met houtbewerkende ma-
chines gebruikt werden.
• Tijdens het zuigen van de vloer van de werkplaats mogen
geen hout- of metaaldeeitjes opgezogen worden.
• Elk ander gebruik geldt als niet voorgeschreven gebruik.
Voor de daaruit resulterende schaden stelt de fabrikant
zich niet aansprakelijk. Het risico hiervan draagt de ge-
bruiker zelf.
• De veiligheids-, arbeids- en onderhoudswenken van de
fabrikanten de in de technische gegevens opgegeven af-
metingen moeten nageleefd worden.
• De betreffende voorschriften ter voorkoming van onge-
lukken en de overige algemeen erkende veiligheidstech-
nische regels moeten in acht genomen worden.
• De scheppach-machine mag alleen door personen ge-
bruikt worden, die armee vertrouwd zijn en die over de
gevaren ervan zijn ge"informeerd. Eigenhandige veran-
deringen aan de machine sluiten de aansprakelijkheid
van de fabrikant voor de daaruit resulterende schade
uit.
• De machine mag alleen met origineel toebehoor van de
fabrikant gebruikt worden.
Omvang van de levering
Afzuiginstallatie ha 2000
Filterzak
Aardingset
Voor oudere machines moet de aardingset speciaal
besteld worden:
Afzuigslang ø
Eindstuk van de slang ø
Gebruiksaanwijzing

 Overige risico's

De machine is volgens de nieuwste stand van de techniek en
de erkende veiligheidstechnische regels gebouwd. Toch kun-
nen er tijdens het werken nog een enkele risico's optreden.
• Gevaar voor uw gezondheid door houtstof of hout-
spaanders. Beslist persoonlijke beschermingsmiddelen
zoals oog bescherming en stofmasker dragen.
• Bij het sluiten en wisselen van de stofopvangzak kan
stof ingeadmed worden. Worden de rijchtlijnen in de ge-
bruiksaanwijzing voor de berging niet in acht genomen
(b.v. gebruik van stofmaskers van het type P2), dan kan
een inadmen van het stof tot gevolk hebben.
• Gevaar voor uw gezondheid door lawaai. Tijdens het wer-
ken wordt het toegestane geluidsniveau overschreden.
Beslist persoonlijke beschermingsmiddelen zoals ge-
hoorbescherming dragen.
• Gevaar voor uw gezondheid door stroom, bij gebruik van
aansluitkabels, die niet aan de voorschriften voldoen.
• Verder kunnen er ondanks alle voorzorgsmaatregelen nog
niet bekende risico's bestaan.
• Deze overige risico's kunnen geminimaliseerd worden,
als de „Veiligheidswenken" en het „Gebruik volgens de
voorschriften" en de gebruiksaanwijzing in z'n geheel in
16 netherlands
acht genomen worden.
Afmetingen:
Totale lengte mm
Totale breedte mm
Totale hoogte mm
Totale hoogte met filterpatroon mm
Afzuigtussenstuk, aansi. doorsn. mm
Doorsnede van de slang mm
Lengte van de slang mm
Doorsnede van het wiel mm
Gewicht ca. kg
Vermogen:
Luchtvermogen m
Drukverschil Pa
Filterzak-filtervlak m
Filterpatroon-filtervlak m
Spaanderzak-inhoud liter
Aandrijving:
Motor Wisselstroom
Nominale opnamvermogen P1 kW
gegevens op het typeplaatje
Arbeidsvermogen P2 kW van de motor
Motortoerental 1/min
Emissiewaarden op de werkplaats
Vrijloop-geluid/onbelast dB (A)
werkgeluid/belast dB (A)
Om verpakkingstechnische redenen is uw ha 2000 niet
compleet gemonteerd.
Montagegereedschap
Behoort niet tot de levering
1 steeksleutelsleutelgrootte 10
7503 0024 2 steeksleutelssleutelgrootte 13
100 mm 1 stiftsleutelsleutelgrootte 8
100 mm 1 schroevedraaier
Montage onderstel, Fig. 1
As en wielen 2 veiligheidsschijven
• De wielen op de wielas steken en de borgkap met behulp
van montagehuis en hamer op de wielas slaan.
Fig. 2
Huis aan het onderstel vastschroeven
4 zeskantschroevenM 8 x 12
4 waaierveerringenA 8,2
Steun beugel van boven erin steken.
Afzuigslang
De slang klemmen op de uiteinden van de slang zetten.
De koppeling van de slang erin steken en de slang klem
vastdraaien. De afzuigslang op het tussenstuk van het huis
met slang klem vastklemmen.
Filterzak, Fig. 3
• Sluitband (Zj 279 mm om het huis leggen.
• De filterzak over de rand van het huis schuiven en met
sluitband vastklemmen.
Spaanderzak, Fig. 4
• Klemstrip openen.
• Spaanderzak over de uitwerpopening trekken, bij het
klemgedeelte de spaanderzak vouwen en de klemstrip

Technische gegevens

/h
3
2
2
Montage
656
490
1850
1850
100
100
2000
75
24,4
800
1000
1,00
5,00
80
0,40
0,30
2780
75
75
