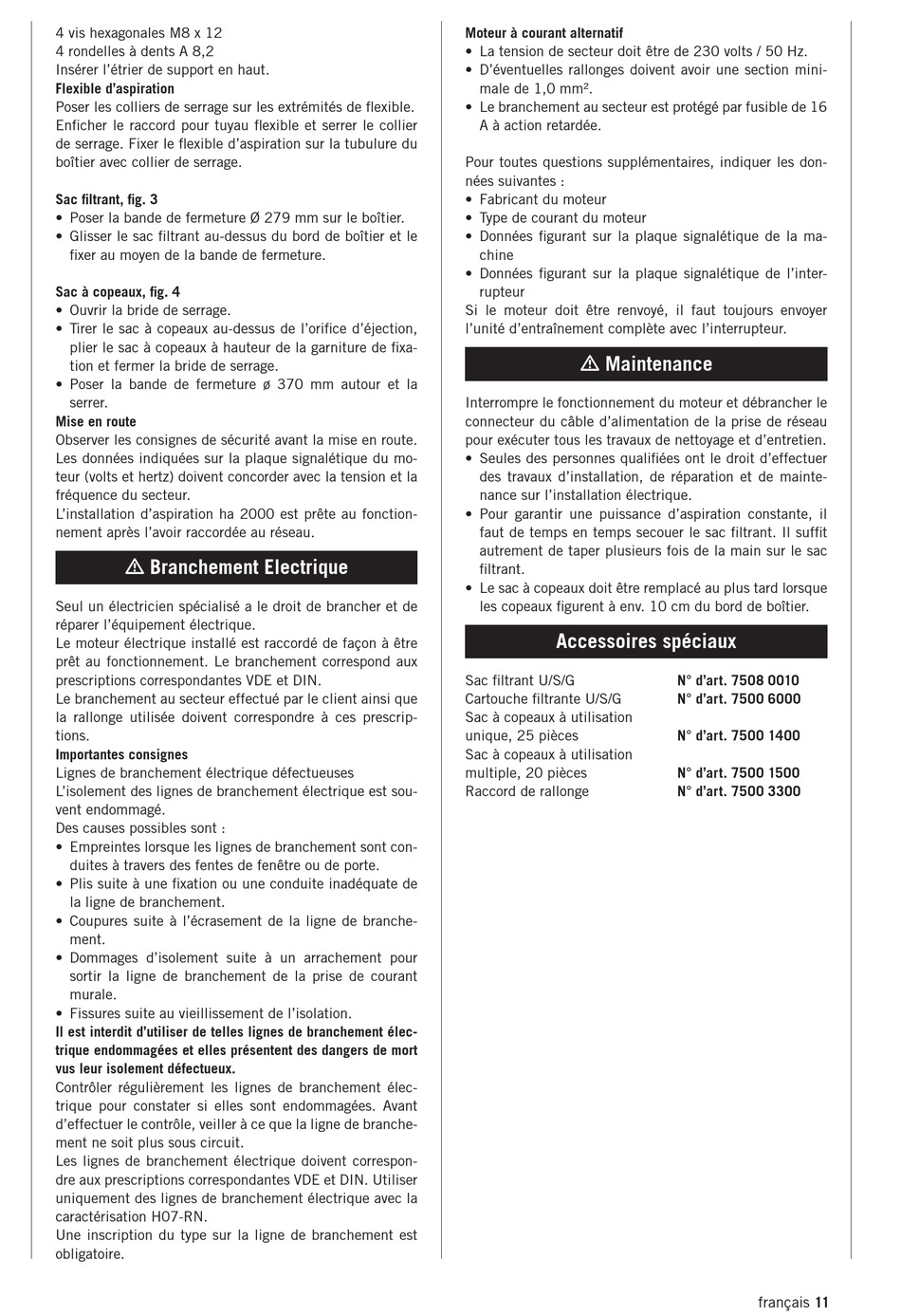

4 vis hexagonales M8 x 12
4 rondelles à dents A 8,2
Insérer l'étrier de support en haut.
Flexible d'aspiration
Poser les colliers de serrage sur les extrémités de flexible.
Enficher le raccord pour tuyau flexible et serrer le collier
de serrage. Fixer le flexible d'aspiration sur la tubulure du
boîtier avec collier de serrage.
Sac filtrant, fig. 3
• Poser la bande de fermeture Ø 279 mm sur le boîtier.
• Glisser le sac filtrant au-dessus du bord de boîtier et le
fixer au moyen de la bande de fermeture.
Sac à copeaux, fig. 4
• Ouvrir la bride de serrage.
• Tirer le sac à copeaux au-dessus de l'orifice d'éjection,
plier le sac à copeaux à hauteur de la garniture de fixa-
tion et fermer la bride de serrage.
• Poser la bande de fermeture ø 370 mm autour et la
serrer.
Mise en route
Observer les consignes de sécurité avant la mise en route.
Les données indiquées sur la plaque signalétique du mo-
teur (volts et hertz) doivent concorder avec la tension et la
fréquence du secteur.
L'installation d'aspiration ha 2000 est prête au fonction-
nement après l'avoir raccordée au réseau.

 Branchement Electrique

Seul un électricien spécialisé a le droit de brancher et de
réparer l'équipement électrique.
Le moteur électrique installé est raccordé de façon à être
prêt au fonctionnement. Le branchement correspond aux
prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ainsi que
la rallonge utilisée doivent correspondre à ces prescrip-
tions.
Importantes consignes
Lignes de branchement électrique défectueuses
L'isolement des lignes de branchement électrique est sou-
vent endommagé.
Des causes possibles sont :
• Empreintes lorsque les lignes de branchement sont con-
duites à travers des fentes de fenêtre ou de porte.
• Plis suite à une fixation ou une conduite inadéquate de
la ligne de branchement.
• Coupures suite à l'écrasement de la ligne de branche-
ment.
• Dommages d'isolement suite à un arrachement pour
sortir la ligne de branchement de la prise de courant
murale.
• Fissures suite au vieillissement de l'isolation.
Il est interdit d'utiliser de telles lignes de branchement élec-
trique endommagées et elles présentent des dangers de mort
vus leur isolement défectueux.
Contrôler régulièrement les lignes de branchement élec-
trique pour constater si elles sont endommagées. Avant
d'effectuer le contrôle, veiller à ce que la ligne de branche-
ment ne soit plus sous circuit.
Les lignes de branchement électrique doivent correspon-
dre aux prescriptions correspondantes VDE et DIN. Utiliser
uniquement des lignes de branchement électrique avec la
caractérisation H07-RN.
Une inscription du type sur la ligne de branchement est
obligatoire.
Moteur à courant alternatif
• La tension de secteur doit être de 230 volts / 50 Hz.
• D'éventuelles rallonges doivent avoir une section mini-
male de 1,0 mm².
• Le branchement au secteur est protégé par fusible de 16
A à action retardée.
Pour toutes questions supplémentaires, indiquer les don-
nées suivantes :
• Fabricant du moteur
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la ma-
chine
• Données figurant sur la plaque signalétique de l'inter-
rupteur
Si le moteur doit être renvoyé, il faut toujours envoyer
l'unité d'entraînement complète avec l'interrupteur.
 Maintenance
Interrompre le fonctionnement du moteur et débrancher le
connecteur du câble d'alimentation de la prise de réseau
pour exécuter tous les travaux de nettoyage et d'entretien.
• Seules des personnes qualifiées ont le droit d'effectuer
des travaux d'installation, de réparation et de mainte-
nance sur l'installation électrique.
• Pour garantir une puissance d'aspiration constante, il
faut de temps en temps secouer le sac filtrant. Il suffit
autrement de taper plusieurs fois de la main sur le sac
filtrant.
• Le sac à copeaux doit être remplacé au plus tard lorsque
les copeaux figurent à env. 10 cm du bord de boîtier.
Accessoires spéciaux
Sac filtrant U/S/G
Cartouche filtrante U/S/G
Sac à copeaux à utilisation
unique, 25 pièces
Sac à copeaux à utilisation
multiple, 20 pièces
Raccord de rallonge
N° d'art. 7508 0010
N° d'art. 7500 6000
N° d'art. 7500 1400
N° d'art. 7500 1500
N° d'art. 7500 3300
français 11
