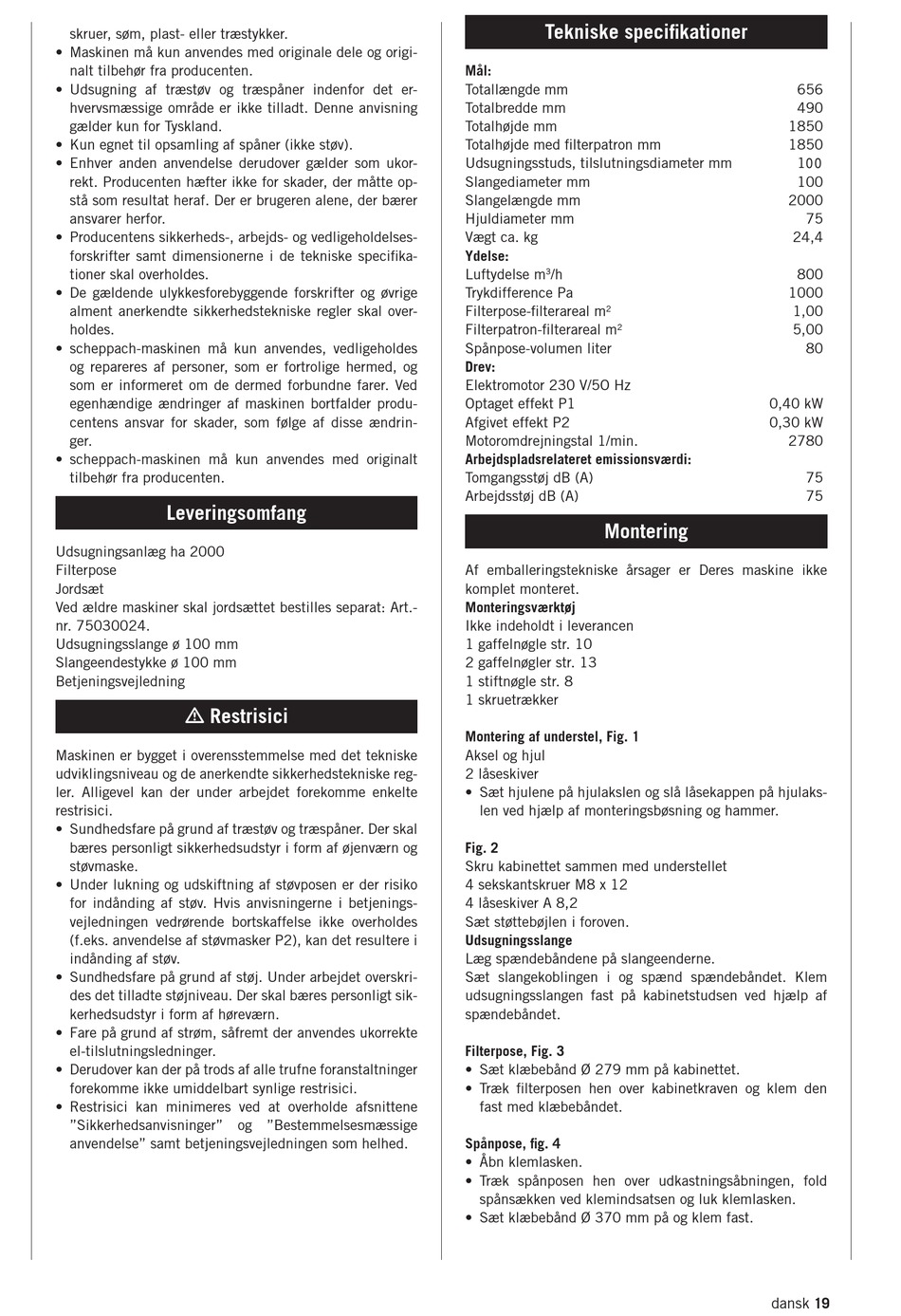

skruer, søm, plast- eller træstykker.
• Maskinen må kun anvendes med originale dele og origi-
nalt tilbehør fra producenten.
• Udsugning af træstøv og træspåner indenfor det er-
hvervsmæssige område er ikke tilladt. Denne anvisning
gælder kun for Tyskland.
• Kun egnet til opsamling af spåner (ikke støv).
• Enhver anden anvendelse derudover gælder som ukor-
rekt. Producenten hæfter ikke for skader, der måtte op-
stå som resultat heraf. Der er brugeren alene, der bærer
ansvarer herfor.
• Producentens sikkerheds-, arbejds- og vedligeholdelses-
forskrifter samt dimensionerne i de tekniske specifika-
tioner skal overholdes.
• De gældende ulykkesforebyggende forskrifter og øvrige
alment anerkendte sikkerhedstekniske regler skal over-
holdes.
• scheppach-maskinen må kun anvendes, vedligeholdes
og repareres af personer, som er fortrolige hermed, og
som er informeret om de dermed forbundne farer. Ved
egenhændige ændringer af maskinen bortfalder produ-
centens ansvar for skader, som følge af disse ændrin-
ger.
• scheppach-maskinen må kun anvendes med originalt
tilbehør fra producenten.
Leveringsomfang
Udsugningsanlæg ha 2000
Filterpose
Jordsæt
Ved ældre maskiner skal jordsættet bestilles separat: Art.-
nr. 75030024.
Udsugningsslange ø 100 mm
Slangeendestykke ø 100 mm
Betjeningsvejledning
 Restrisici
Maskinen er bygget i overensstemmelse med det tekniske
udviklingsniveau og de anerkendte sikkerhedstekniske reg-
ler. Alligevel kan der under arbejdet forekomme enkelte
restrisici.
• Sundhedsfare på grund af træstøv og træspåner. Der skal
bæres personligt sikkerhedsudstyr i form af øjenværn og
støvmaske.
• Under lukning og udskiftning af støvposen er der risiko
for indånding af støv. Hvis anvisningerne i betjenings-
vejledningen vedrørende bortskaffelse ikke overholdes
(f.eks. anvendelse af støvmasker P2), kan det resultere i
indånding af støv.
• Sundhedsfare på grund af støj. Under arbejdet overskri-
des det tilladte støjniveau. Der skal bæres personligt sik-
kerhedsudstyr i form af høreværn.
• Fare på grund af strøm, såfremt der anvendes ukorrekte
el-tilslutningsledninger.
• Derudover kan der på trods af alle trufne foranstaltninger
forekomme ikke umiddelbart synlige restrisici.
• Restrisici kan minimeres ved at overholde afsnittene
"Sikkerhedsanvisninger" og "Bestemmelsesmæssige
anvendelse" samt betjeningsvejledningen som helhed.
Tekniske specifikationer
Mål:
Totallængde mm
Totalbredde mm
Totalhøjde mm
Totalhøjde med filterpatron mm
Udsugningsstuds, tilslutningsdiameter mm
Slangediameter mm
Slangelængde mm
Hjuldiameter mm
Vægt ca. kg
Ydelse:
Luftydelse m /h
3
Trykdifference Pa
Filterpose-filterareal m
2
Filterpatron-filterareal m
2
Spånpose-volumen liter
Drev:
Elektromotor 230 V/5O Hz
Optaget effekt P1
Afgivet effekt P2
Motoromdrejningstal 1/min.
Arbejdspladsrelateret emissionsværdi:
Tomgangsstøj dB (A)
Arbejdsstøj dB (A)
Montering
Af emballeringstekniske årsager er Deres maskine ikke
komplet monteret.
Monteringsværktøj
Ikke indeholdt i leverancen
1 gaffelnøgle str. 10
2 gaffelnøgler str. 13
1 stiftnøgle str. 8
1 skruetrækker
Montering af understel, Fig. 1
Aksel og hjul
2 låseskiver
• Sæt hjulene på hjulakslen og slå låsekappen på hjulaks-
len ved hjælp af monteringsbøsning og hammer.
Fig. 2
Skru kabinettet sammen med understellet
4 sekskantskruer M8 x 12
4 låseskiver A 8,2
Sæt støttebøjlen i foroven.
Udsugningsslange
Læg spændebåndene på slangeenderne.
Sæt slangekoblingen i og spænd spændebåndet. Klem
udsugningsslangen fast på kabinetstudsen ved hjælp af
spændebåndet.
Filterpose, Fig. 3
• Sæt klæbebånd Ø 279 mm på kabinettet.
• Træk filterposen hen over kabinetkraven og klem den
fast med klæbebåndet.
Spånpose, fig. 4
• Åbn klemlasken.
• Træk spånposen hen over udkastningsåbningen, fold
spånsækken ved klemindsatsen og luk klemlasken.
• Sæt klæbebånd Ø 370 mm på og klem fast.
656
490
1850
1850
100
100
2000
75
24,4
800
1000
1,00
5,00
80
0,40 kW
0,30 kW
2780
75
75
dansk 19
