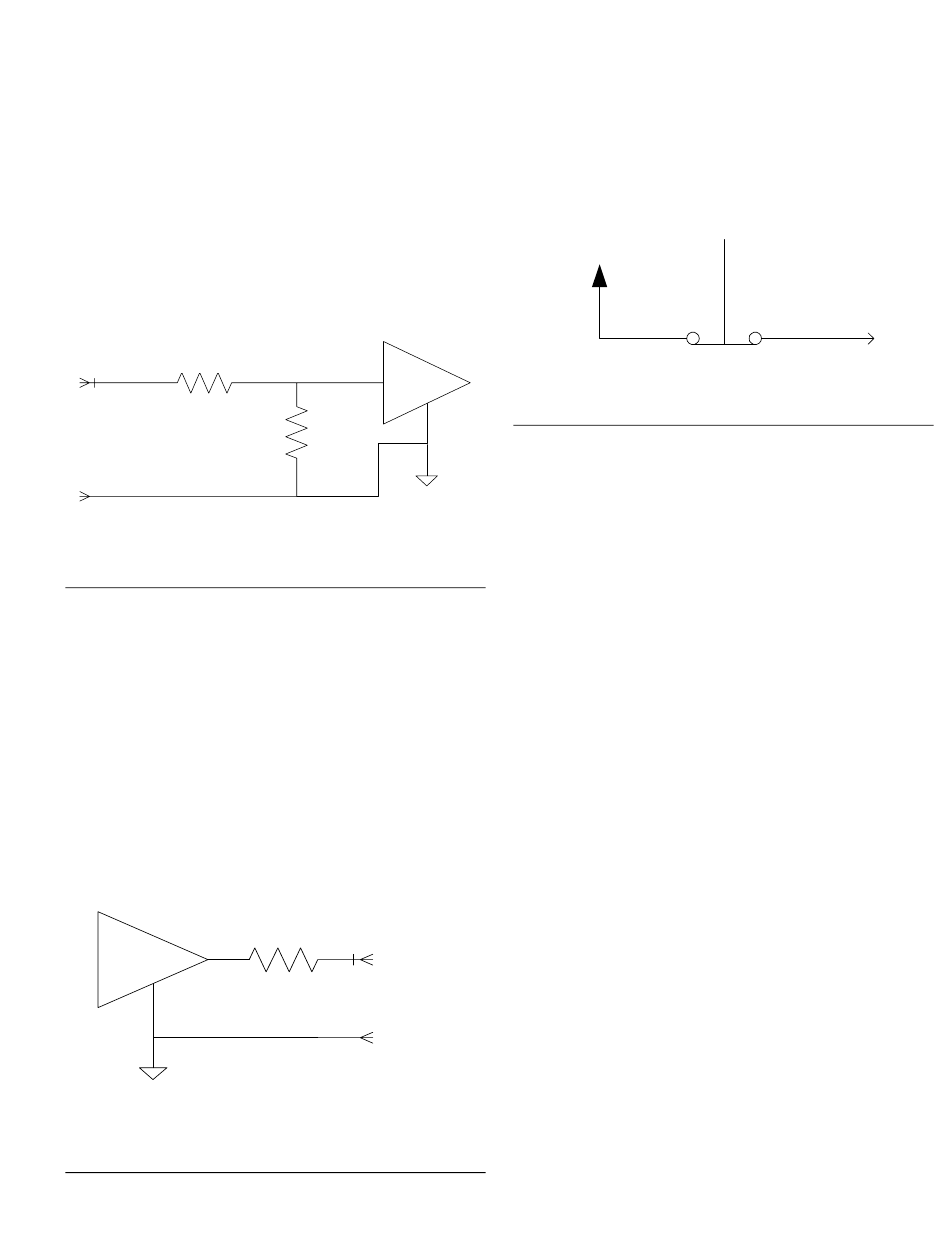

Analoge Eingänge
Der PrecisionFlo LT erhält von der Automatik den ana-
logen Befehl "Ausstoßrate" oder "Druck". Der analoge
Eingang für 0 bis 10 VDC ist mit der analogen Gemein-
schaftsleitung auf der Steuerkarte verbunden. Siehe
A
. 35. Die Bezugsleitung für den Analog-Ausgang der
BB
Regler-Automatik muss mit der analogen Bezugsleitung
des PrecisionFlo LT (Pin 8) verbunden werden, damit
das Signal richtig funktioniert. Ist eine solche Verbin-
dung mit der Bezugsleitung nicht möglich, muss ein
analoges Trennglied verwendet werden.
30K
Stift 7
30K
Pin 7
0 to 10 VDC
0 bis 10 VDC
10K
Stift 8
Pin 8
Analoge Eingangssignale
Analog Input
A
. 35
BB
Analoge Ausgänge
Der PrecisionFlo LT gibt zur weiteren Verwendung in der
Automatik ein Ausstoßratensignal (tach-Signal) ab. Der
analoge 0 bis 5 VDC Ausgang ist mit der analogen
Gemeinschaftsleitung auf der Steuerkarte verbunden.
Siehe A
. 36. Die Bezugsleitung für den Analog-
BB
Ausgang der Regler-Automatik muss mit der analogen
Bezugsleitung des PrecisionFlo LT (Pin 8) verbunden
werden, damit das Signal richtig funktioniert. Ist eine
solche Verbindung mit der Bezugsleitung nicht möglich,
muss ein analoges Trennglied verwendet werden.
A
Analoges Ausgangssignal
Analog Output
A
. 36
BB
309843B
10K
300
Pin 9
Stift 9
0 to 5 VDC
0 bis 10 VDC
Stift 8
Pin 8
24 VDC vom NOT-AUS-Schalter
Der PrecisionFlo LT gibt ein Signal aus, das vom Regler
der Automatik zur Überwachung der Position des
Not-Aus-Schalters des PrecisionFlo L-Reglers
verwendet werden kann. Siehe A
+24 VDC
+24 VDC
A
. 37
BB
A
Relay (Relais)
Ist die Verwendung von Relais zur Aufbereitung von
digitalen E/A-Signalen notwendig, finden Sie hier einige
Beispiele für Teilenummern, die in Frage kommen
könnten.
Für 24 VDC Spulen:
•
Relais: IDEC Teile-Nr. RH1B-UDC24V
•
Buchse (DIN-Schiene): IDEC Teile-Nr. SH1B-05
•
Feder: IDEC Teile-Nr. SY2S-02F1
Für 120 VAC Spulen:
•
Relais: IDEC Teile-Nr. RH1B-UAC120V
•
Buchse (DIN-Schiene): IDEC Teile-Nr. SH1B-05
•
Feder: IDEC Teile-Nr. SY2S-02F1
. 37.
BB
E-Stop Switch
NOT-AUS-Schalter
Anhang A
Stift 14
Pin 14
83
