Installation des Steuergeräts
Aufstellung des
Steuergeräts
WARNUNG
Warnhinweise lesen, Seite 6.
•
Für das PrecisionFlo LT-Steuergerät eine Position
auswählen, die ausreichenden Platz für Installation,
Wartung und Bedienung lässt. Siehe A
•
Das Steuergerät so aufstellen, dass die Abschalt-
vorrichtung leicht zugänglich ist und sich etwa 54-67"
(137-170 cm) über dem Boden befindet.
•
Für optimale Sicht sollte sich der Bildschirm 60-64"
(152-163 cm) über dem Boden befinden.
•
Sicherstellen, dass alle Materialleitungen, Kabel und
Schläuche für den Anschluss der jeweiligen Kompo-
nenten ausreichend dimensioniert sind.
•
Darauf achten, dass rund um das Steuergerät für die
Verlegung von Kabeln zu anderen Komponenten
ausreichend Platz zur Verfügung steht.
•
Darauf achten, dass ein geeigneter Stromanschluss
in der Nähe ist und dieser leicht und gefahrlos
erreicht werden kann. (Gilt für USA: Laut Nationaler
Elektrizitätsnorm muss vor dem Gehäuse ein
Freiraum von mindestens 3' (0,91 m) vorhanden
sein).
309843B
•
Darauf achten, dass die Montagefläche das Gewicht
des Steuergeräts und der daran befestigten Kabel
aushält.
8. Das PrecisionFlo LT-Steuergerät mit ausreichend
dimensionierten Schrauben in den 0,31"-Bohrungen
(8mm) in den Montagelaschen befestigen.
. 6.
BB
A
. 6
BB

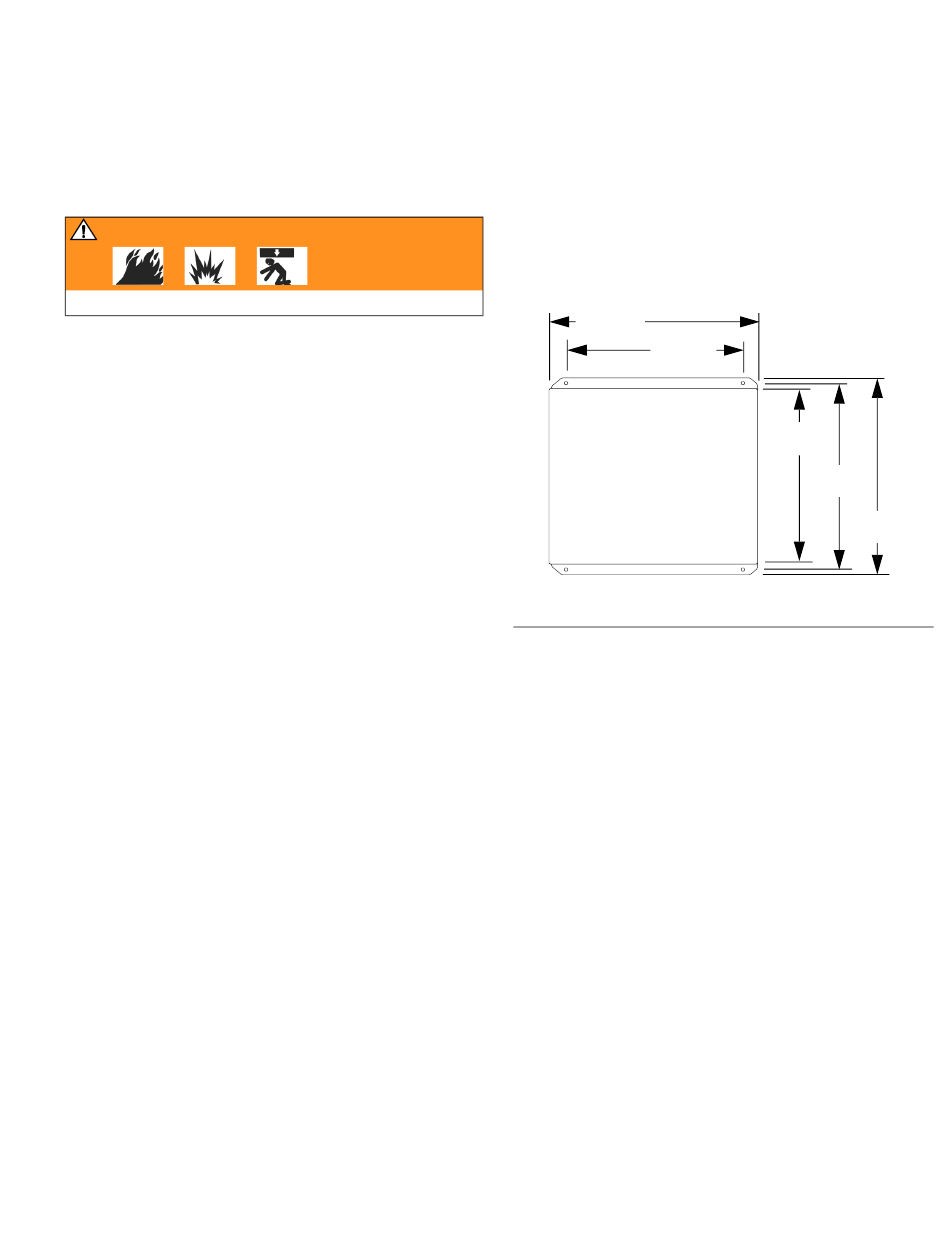

Installation des Steuergeräts
14"
356 mm
12"
305 mm
Steuergerät,
Rückansicht
12"
305 mm
12,75"
324 mm
13,5"
343 mm
17
