Bedienung des PrecisionFlo LT-Moduls

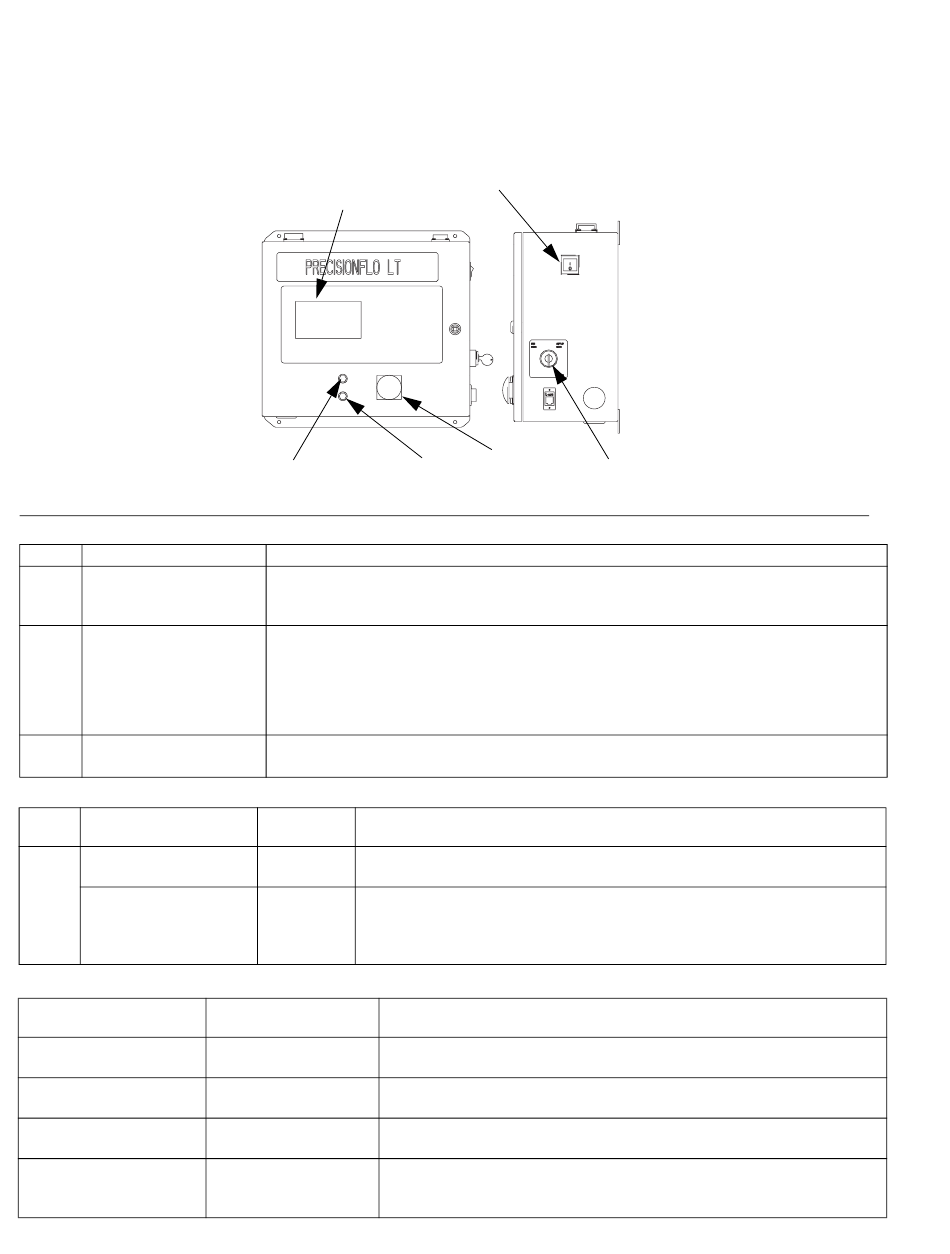

Ablesen der PrecisionFlo LT-Steuerung und Anzeigegeräte
A
. 11
BB
Tabelle 2 - PrecisionFlo Tasten/Schalter
Pos.
Taste/Schalter
4
Sealer Stop-Taste
6
Schlüsselschalter für
Betrieb/Setup
7
Hauptschalter
Tabelle 3 - PrecisionFlo LT Anzeigegeräte
Pos.
Anzeige
1
Anwenderbildschirm
Tabelle 4 - PrecisionFlo Kontrolllampen
Status Regler-Bereit-
schaftslampe (Pos. 2)
Aus
An
An
Aus
309843B
1
2
Funktion
•
Deaktiviert alle Luftmagnetventile und V/P-Regler.
•
Signalisiert dem externen Controller, dass eine SEALER STOP-Bedingung
(Dichtmittel-Stopp) eingetreten ist.
•
Den Schlüsselschalter im Gegenuhrzeigersinn drehen, um das Steuergerät auf
Betrieb (Run) zu stellen. Wenn der Schlüssel auf Position "Betrieb" steht oder
abgezogen wurde, kann das System betrieben und überwacht werden.
•
Den Schlüsselschalter im Uhrzeigersinn drehen, um das Steuergerät auf Setup zu
stellen (zur Software-Konfiguration). Der Schlüssel kann aus dieser Position nicht
abgezogen werden.
•
Schaltet die Stromzufuhr zum gesamten System ein.
•
Schaltet die Zustandsanzeigenlampe(n) ein.
Anzeige-
Bedeutung
licht
An
Die Anzeige schaltet sich ein, wenn der Strom zur Steuerungsgruppe
eingeschaltet wird.
Aus
Das Anzeigegerät ist aus, wenn die Stromzufuhr zur Steuereinheit unter-
brochen ist oder wenn sich der Bildschirmschoner eingeschaltet hat.
Der Bildschirm kann durch Drücken einer beliebigen Taste wieder aktiviert
werden.
Status Fehleranzeige-
lampe (Pos. 3)
Aus
Keine Systemspannung oder das System befindet sich in Betriebsart
'Manuell', doch es lieg kein Fehler an.
Aus
Das System befindet sich in Betriebsart 'Automatik, doch es liegt kein
Fehler an.
An
Das System befindet sich in Betriebsart 'Automatik', doch es liegt ein
leichter Fehler an.
An
Das System befindet sich in Betriebsart 'Automatik' oder 'Manuell' und es
liegt ein schwerwiegender Fehler an, oder das System befindet sich in
Betriebsart 'Manuell' und es liegt ein leichter Fehler an.
7
4
3
6
Bedienung des PrecisionFlo LT-Moduls
