Elektrische Anschlüsse
Bei Erdung, Anschluss von Kabeln, Anschluss an eine
Stromquelle oder Herstellung anderer elektrischer
Verbindungen diese Vorsichtsmaßnahmen befolgen.
WARNUNG
Um die Gefahr von Brand, Explosion oder Elektro-
schock zu verringern:
•
Muss das PrecisionFlo LT-Steuergerät elektrisch
mit einem guten Erdungspunkt verbunden sein;
die Erdung im elektrischen System reicht dazu
wahrscheinlich nicht aus.
•
Alle zur Erdung verwendeten Drähte müssen eine
Stärke von mindestens 18 AWG aufweisen.
•
Die Erdung und der Anschluß der Stromkabel muß
durch einen geprüften Elektriker erfolgen.
•
Die örtlich gültigen Vorschriften für eine korrekte
Erdung sind zu beachten.
Warnhinweise lesen, Seite 6.
VORSICHT
Falsche Anschlüsse an Stromversorgung und Erdung
führen zu einer Beschädigung des Geräts und zum
Verlust der Garantieansprüche.
18

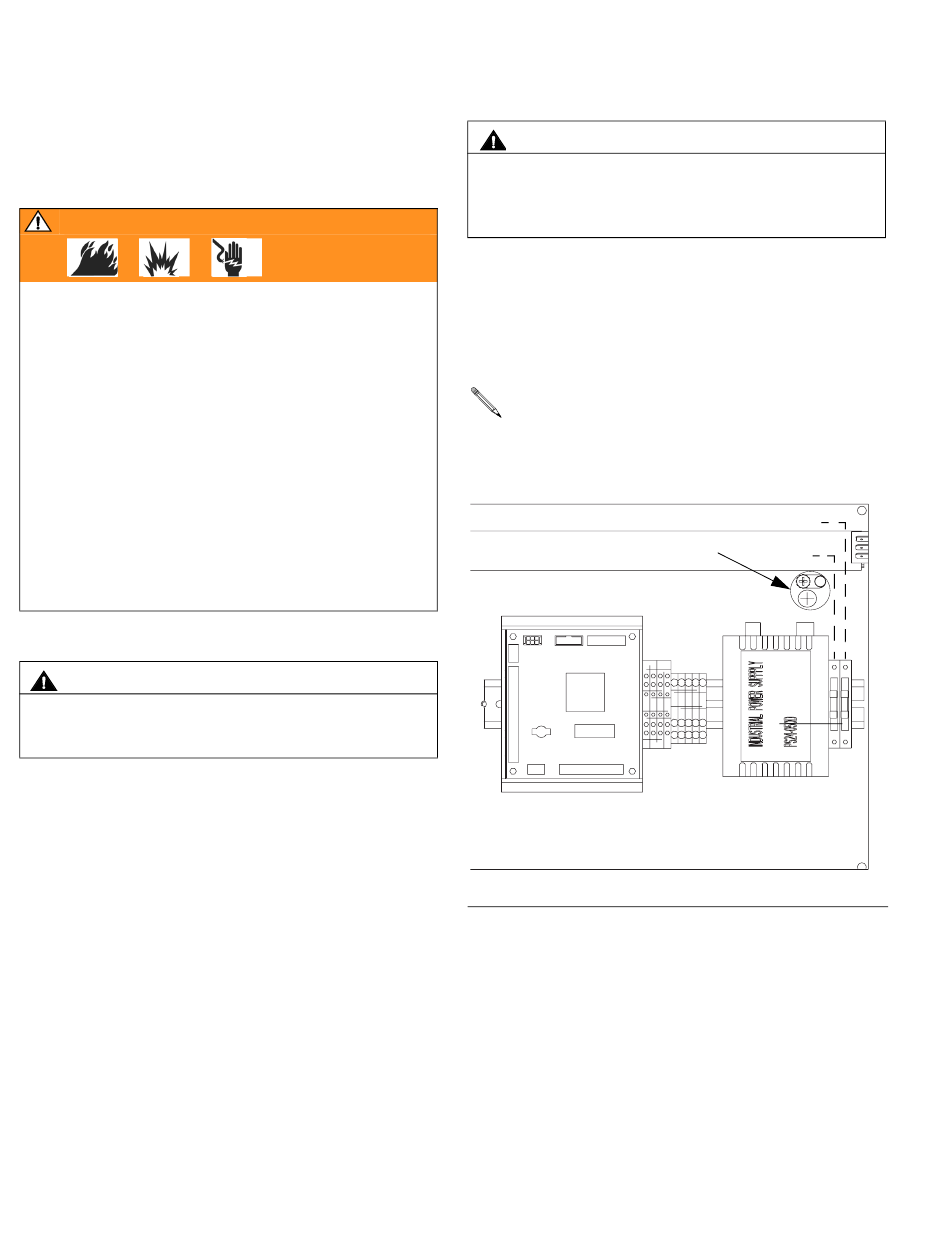

Erdung des Steuergeräts
VORSICHT
Um Steuerspannungsunterschiede zu vermeiden,
muss sichergestellt werden, dass die Automatik und
das PrecisionFlo LT-Gerät am selben Erdungspunkt
geerdet sind.
Einen Erdungsleiter vom Erdungspunkt im Gehäuse der
PrecisionFlo LT-Steuerung an Erde legen. Siehe A
Ein 25' (7,6 m) langer 10 AWG Erdungsleiter mit
Klemme Nr. 222011 liegt bei.
Das PrecisionFlo LT-Materialmodul wird mit
Kabeln, die dem Modul beiliegen, am Steuergerät
geerdet.
Ground Terminal
Erdungsanschluß
A
. 7
BB
Installation des Steuergeräts
BB
L2
L1
309843B
. 7.
