PrecisionFlo LT-Modul – Überblick

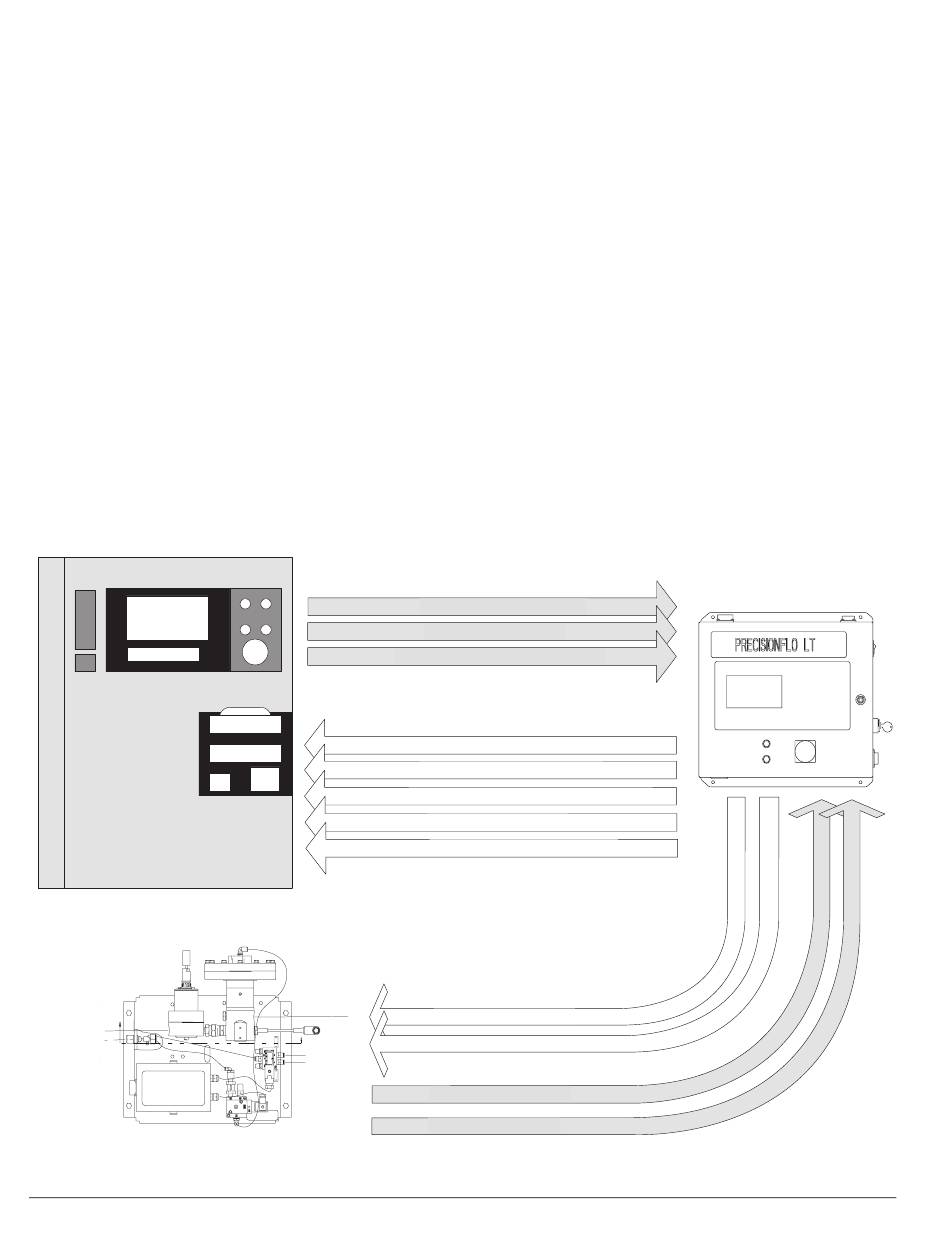

Das Blockdiagramm auf A
das PrecisionFlo LT-Modul, Roboter E/A-Signale und
Leitungsnummern.
Die Materialregelgruppe enthält jene Komponenten,
welche die Materialregelung steuern und überwachen.
Sie kann an einem Arm der Automatik oder an einem
Untergestell befestigt werden.
Die Steuereinheit überträgt zur Steuerung des Material-
drucks und zum Öffnen und Schließen des Abfüllventils
ständig Spannungssignale an die PrecisionFlo LT
Materialregelgruppe.
Automation Controller
Automatik-Steuerung
B
PrecisionFlo LT Material-
PrecisionFlo LT
regelgruppe
Dispense
Fluid Metering Assembly
V l
A
. 1
BB
309843B
. 1 zeigt ein Beispiel für
BB
B
Die Steuereinheit erhält von der Automatiksteuerung
Eingaben. Die Steuereinheit verwendet diese Eingaben
zur Bestimmung von Signalen, die sie an die Material-
regelgruppe abgeben sollte.
Der PrecisionFlo LT-Materialregler wird vom Precision-
Flo LT-Modul elektrisch gesteuert. Konstanter Material-
fluss wird durch Druck- oder Durchflussregelung im
geschlossenen Regelkreis erreicht. Das Modul reagiert
auf Signale, die von der Automatik abgegeben werden,
und ermöglicht somit einen präzisen und gleichmäßigen
Materialfluss, der auf dem Vergleich der Ist-Werte mit
den Soll-Ausstoßwerten beruht. Der Pneumatikregler
steuert den Materialdruck mit Druckluft und ermöglicht
dadurch ein rasches Ansprechen auf elektronische
Befehle sowie einen präzise gesteuerten, kontinuier-
lichen Materialdurchfluss.
Job Complete (3310)
Job fertig (3310)
Dispense (3290)
Regeln (3290)
Flow Command (3150)
Ausstoßbefehl (3150)
Fault Present (2710)
Fehler (2710)
Dispenser Ready (2680)
Regler bereit (2680)
Min Volume Dispensed (2770)
Mindestmenge verteilt (2770)
In Cycle (2740)
Im Zyklus (2740)
Flow Rate (3210)
Durchflussrate (3210)
Gun On
Pistole Ein
V/P
V/P
Flow Meter
Volumenzähler
Outlet Pressure
Ausgangsdruck
