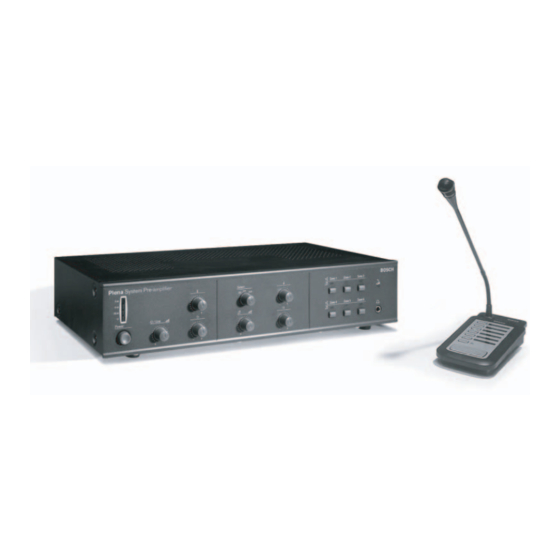

- Seite 1 Plena System Pre-amplifier and Call Stations Installations- und Bedienungshandbuch LBB 1925/10, LBB 1941, LBB 1946...
-
Seite 3: Wichtige Sicherheitshinweise
Beschädigung durch Blitzschlag oder abgestellt werden können. Achten Sie insbesondere Stoßspannungen geschützt. darauf, daß Kabel und Stecker unversehrt sind, die benötigte Steckdose bequem zu erreichen ist und das Netzkabel am Geräteausgang nicht abgeknickt wird. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 4: Hinweise Zur Vorliegenden Anleitung
Öffnen Sie unter keinen Umständen das Gehäuse, während der Netzanschluß hergestellt ist. Das Gerät enthält nichtisolierte Teile. Bei Berührung mit diesen Teilen sind Stromschläge nicht auszuschließen. Achtung Geräteinnenteile können vom Benutzer nicht gewartet werden. Wartungsarbeiten sind von qualifiziertem Fachpersonal durchzuführen. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 5: Inhaltsverzeichnis
9.1.7 Allgemeines ................................25 Rundruf-Sprechstelle LBB 1941 ..........................25 9.2.1 Elektrische Daten ...............................25 9.2.2 Leistungsdaten ..............................25 9.2.3 Umgebungsbedingungen ..........................25 9.2.4 Allgemeines ................................25 6-Zonen-Sprechstelle LBB 1946 ..........................26 9.3.1 Elektrische Daten ...............................26 9.3.2 Leistungsdaten ..............................26 Bosch Security Systems | 2003-09 | 3922 988 99483de... - Seite 6 Plena System Pre-amplifier | Installations- und Bedienungshandbuch | Inhalt de | 6 9.3.3 Wahlmöglichkeiten ............................26 9.3.4 Umgebungsbedingungen ..........................26 9.3.5 Allgemeines ................................26 Klangzeichen..................................27 Bosch Security Systems | 2003-09 | 3922 988 99483de...
-
Seite 7: Gerätebeschreibung Des System-Vorverstärkers
über einen direkten XLR-Ausgang für den Zweikanalbetrieb. Die Übertragung des Audio-Signals an die 6 Zonen wird über eingebaute Relais gesteuert. Über die Zonen-Wahltasten auf der Vorderseite des Geräts können Sie festlegen, an welche Zonen die Hintergrundmusik übertragen werden soll. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 8: Bedienelemente Und Anschlüsse (Vorderseite)
18 Ruf-Eingang von Booster (Klemme) 8 24 VDC Ausgang für Relais (Klemme) 19 Musik-Eingang von Booster (Klemme) 9 24 VDC Eingang (Klemme) 20 Netzspannungsumschalter (230/115 V) 10 Erdungsschraube 21 Netzanschlußbuchse 11 Lautstärkenregler (Telefon-/Notsignal-Eingang) 22 Netzsicherung Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 9: Interne Einstellungen (System-Vorverstärker)
2-Ton-Klangzeichen am DIN-Prioritätskontakt des Mikrofon-/Line-Anschlusses aktiviert oder deaktiviert werden. Das 2-Ton-Klangzeichen hat eine Frequenz von 554 Hz (1 s) bzw. 440 Hz (1 s). Die Lautstärke des Klangzeichens können Sie mit dem Regler VR1 einstellen. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 10: Sprachfilter Und Sprechstellen-Lautstärke Einstellen
2 Trigger 1 oder 2 (je nachdem, welcher Trigger zuerst aktiviert wird) 3 Rundruf-Sprechstelle LBB 1941 4 6-Zonen-Sprechstelle LBB 1946 (Einstellung des DIP-Schalters der Sprechstelle LBB 1946) 5 6-Zonen-Sprechstelle LBB 1946 (Einstellung des DIP-Schalters.der Sprechstelle LBB 1946) 6 Hintergrundmusik und Mikrofon-/Line-Eingang Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 11: Einstellung Für Ein- Und Zweikanal-Betrieb
Technik gilt die Stellung 24 V DC. Die Zeichnungen zeigen das Funktionsprinzip der Umgehung in 3- und 4- Draht-Technik. Die Ausgänge zur Umgehung werden während der Durchsagen, eines Alarms oder eines Zeitsignals aktiviert. Gleichzeitig schaltet der potentialfreie Kontakt des Durchsagerelais. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 12: Rackeinbau (System-Vorverstärker)
Montieren Sie die im Lieferumfang enthaltenen Halterungen am Gerät. • Entfernen Sie die 4 Füße an der Unterseite des Geräts. (Nach Abnahme der Füße hat das Gerät eine Höhe von 2 HE.) Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 13: Externe Einstellungen Und Anschlüsse (System-Vorverstärker)
Stromversorgungsmodul (z.B. Akku) anschließen können. Durch Erdung des Geräts kann die elektrische Stabilität des Systems verbessert werden. Achtung Das Anschlußkabel muß mit einer Sicherung versehen sein. Der Sicherungsnennstrom ist der Abbildung zu entnehmen. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 14: Mikrofon Anschließen
Hinweis Wenn Sie die Prioritätsfunktion nutzen möchten, so müssen Sie ein Mikrofon oder eine Line-Pegel-Sig- nalquelle mit einem Prioritätskontakt an Pin 4 und 5 des 5poligen DIN-Steckers verwenden. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 15: Sprechstellen Anschließen
Lautstärke ist unabhängig von der Master-Lautstärke. Wenn ein Mikrofon mit Vorrang, eine Sprechstelle oder ein Notfall-Eingang bzw. Steuereingang aktiviert wird, schließt der Kontakt des Durchsagerelais, und die Kontakte zur Umgehung der lokalen Lautstärkeregelung der angesprochenen Lautsprecherzonen werden aktiviert. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 16: Audiogeräte Für Die Hintergrundmusik Anschließen
Verstärkers ab. Musik oder Zeitsignale können an den System-Vorverstärker auch über den Ausgang einer PC- Soundkarte übertragen werden. Stellen Sie hierzu eine Verbindung zwischen dem Ausgang der Soundkarte und dem Eingang 'PC Audio ln' her. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 17: Vorverstärker An Booster Anschließen
System-Vorverstärkers zurückübertragen werden. Schließen Sie beim Zweikanalbetrieb zusätzlich den Musik- Ausgang an einen zweiten Booster an. Das von diesem Booster kommende Signal muß an den Anschluß 'Music in' (Klemme) des System-Vorverstärkers zurückübertragen werden. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 18: Betrieb (System-Vorverstärker)
Einstellung der Lautstärke und des Klangs der Hintergrundmusik befinden sich im mittleren Teil des Panels. Die Zonen, an die die Hintergrundmusik übertragen werden soll, können Sie mit den Tasten im rechten Teil des Panels auswählen. Wenn eine Zone aktiviert ist, leuchtet die Melde-LED. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 19: Gerätebeschreibung Der Sprechstellen
Die 6-Zonen-Sprechstelle (LBB 1946) bietet die Möglichkeit, eine Nachricht an eine bestimmte Zone, an eine Zonengruppe oder an alle Zonen zu übertragen. Bei Einsatz der Rundruf-Sprechstelle (LBB 1941) wird eine Nachricht stets an alle Zonen übertragen. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 20: Bedienelemente Und Anschlüsse (Oberseite)
6 am DIN-Stecker: Daten-, Stift 7: Daten+), ein Adernpaar zur Audioübertragung (Stifte 1 und 3 am DIN-Stecker) und ein Adernpaar zur Aktivierung eines Sammelrufs (Stift 5) sowie als Masseanschluß (Stift 8). Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 21: Interne Einstellungen (Sprechstellen)
Die Empfindlichkeit der Sprechstellen-Mikrofone können Sie mit den Jumpern JP2, JP3 und JP4 einstellen. Die jeweilige Jumperzuordnung ist Darstellung zu entnehmen. Der Sprachfilter läßt sich über Jumper JP5 aktivieren bzw. deaktivieren. Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 22: Betrieb (Sprechstellen)
Sprechstellentyp Leuchtet gelb System belegt. nur LBB 1946 Blinkt gelb Sprechtaste gedrückt, jedoch keine Zonen ausgewählt. nur LBB 1946 Leuchtet grün Mikrofon eingeschaltet. beide Blinkt grün Klangzeichen aktiviert. nur LBB 1946 Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 23: Technische Daten
Empfindlichkeit 500 mV (CD), 200 mV (Aux, Tape) Impedanz 22 kOhm Signal-Rauschabstand (Höhen/Tiefen neutral, bei max. Lautstärke) >70 dB Signal-Rauschabstand (Höhen/Tiefen neutral, bei min. Lautstärke/Stummschaltung) >75 dB Headroom (Aussteuerungsreserve) >25 dB Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 24: Ausgänge
100 V, 2 A Zonen-Ausgangs-Relaiskontakte 100 V, 2 A Ausgangsspannung DC-Stromversorgung 24 V, max. 250 mA 9.1.6 Umgebungsbedingungen Betriebstemperaturbereich -10 bis +55 °C Lagertemperaturbereich -40 bis +70 °C Relative Luftfeuchtigkeit <95% Bosch Security Systems | 2003-09 | 3922 988 99483de... -
Seite 25: Allgemeines
5 kg 19''-Montagehalterungen im Lieferumfang enthalten 9.2 Rundruf-Sprechstelle LBB 1941 9.2.1 Elektrische Daten Stromversorgung Spannungsbereich 18 bis 24 V (24 V über LBB 1925/10) Stromaufnahme <30 mA 9.2.2Leistungsdaten Empfindlichkeit, Nennwert 85 dB SPL (Verstärkung voreingestellt auf 0 dB) Ausgangspegel, Nennwert... -
Seite 26: 6-Zonen-Sprechstelle Lbb 1946
Technische Daten de | 26 9.3 6-Zonen-Sprechstelle LBB 1946 9.3.1 Elektrische Daten Stromversorgung Spannungsbereich 18 bis 24 V (24 V über LBB 1925/10) Stromaufnahme < 30 mA 9.3.2Leistungsdaten Empfindlichkeit, Nennwert 85 dB SPL (Verstärkung voreingestellt auf 0 dB) Ausgangspegel, Nennwert... -
Seite 27: Klangzeichen
392Hz (1s), 523Hz (1s), 659Hz (2s) and release tone in reverse order 196Hz (1s), 262Hz (1s), 330Hz (1s), 392Hz (2s) and release with tones 659Hz (1s), 523Hz (1s), 392Hz (1s), 330Hz (2s) Bosch Security Systems | 2003-09 | 3922 988 99483de... - Seite 28 196Hz (0.5s), 262Hz (0.5s), 330Hz (0.5s), 392Hz (0.5s) and release with reverse 659Hz (0.5s), 523Hz (0.5s) 392Hz (0.5s), 330Hz (1s) Priority level 2 Priority level 1 No allowed Bosch Security Systems | 2003-09 | 3922 988 99483de...
- Seite 30 For more information visit www.boschsecuritysystems.com © Bosch Security Systems B.V. Data subject to change without notice 2003-09 | 3922 988 99483de...
