RFP1 Benutzerhandbuch
www.renishaw.de

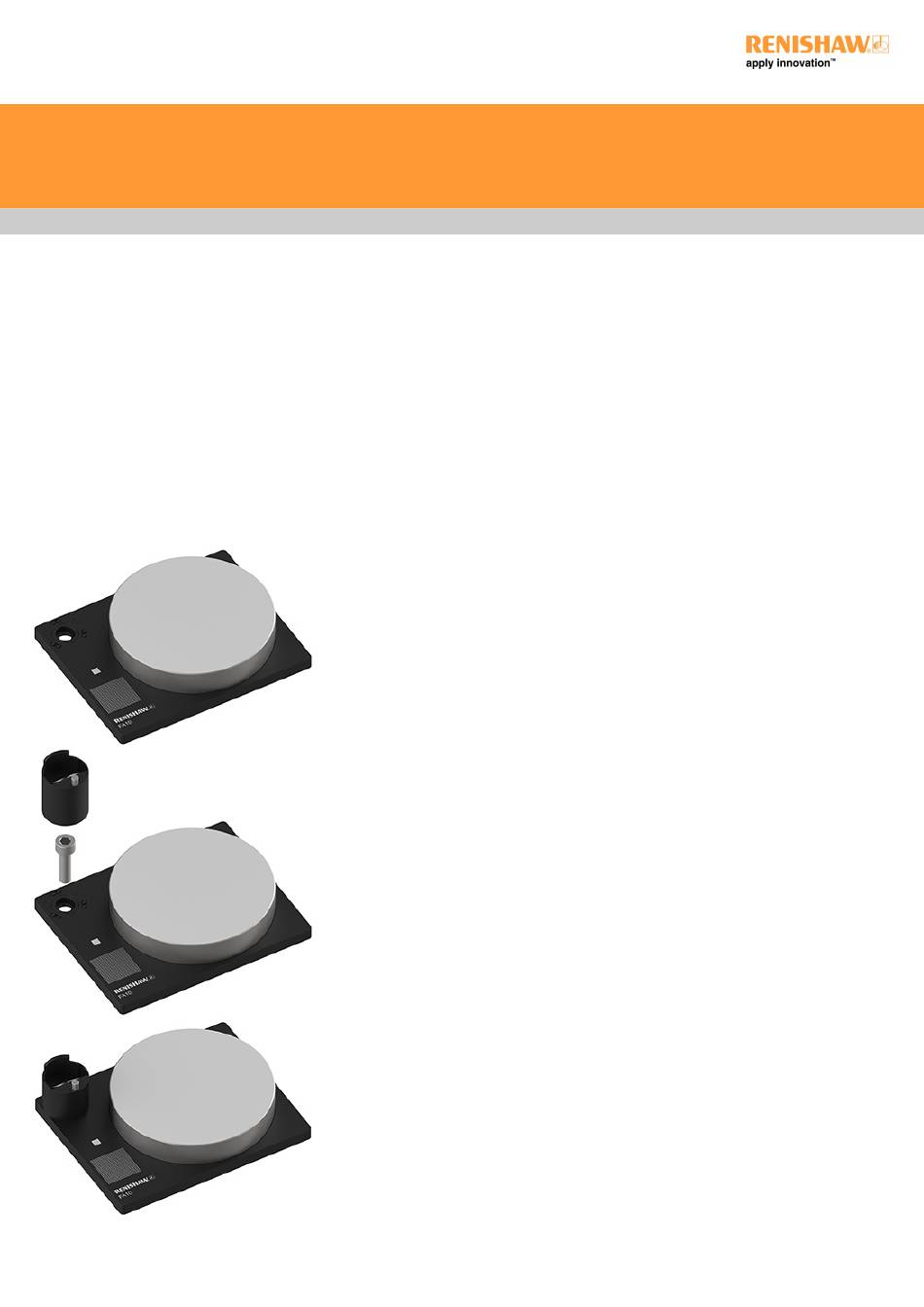

Das FA10 Kalibriernormal am KMG befestigen
Das FA10 Kalibriernormal wurde für die Befestigung in einer festen Position am KMG‐Tisch entwickelt. Es ermöglicht die genaue und
reproduzierbare Kalibrierung des RFP1. Die folgenden Abbildungen zeigen, wie das FA10 am KMG-Tisch zu befestigen ist.
1. Suchen Sie eine passende Gewindebohrung am KMG-Tisch.
2. Positionieren Sie die Grundplatte des Kalibriernormals über der Gewindebohrung.
3. Schrauben Sie die passende Zylinderkopfschraube durch die Bohrung in die Gewindebohrung der Maschine ein. Die mitgelieferte
Unterlagscheibe kann verwendet werden, um Schrauben mit kleinerem Durchmesser richtig zu befestigen.
4. Mit einem Innensechskantschlüssel festziehen.
5. Kalibriersäule an der kinematischen Aufnahme befestigen. Durch innere Magnete werden sie in Position halten. Aufgrund der Polarisierung
der Magnete wird die Säule die richtige Orientierung aufweisen.
Veröffentlicht 02 2021
20
