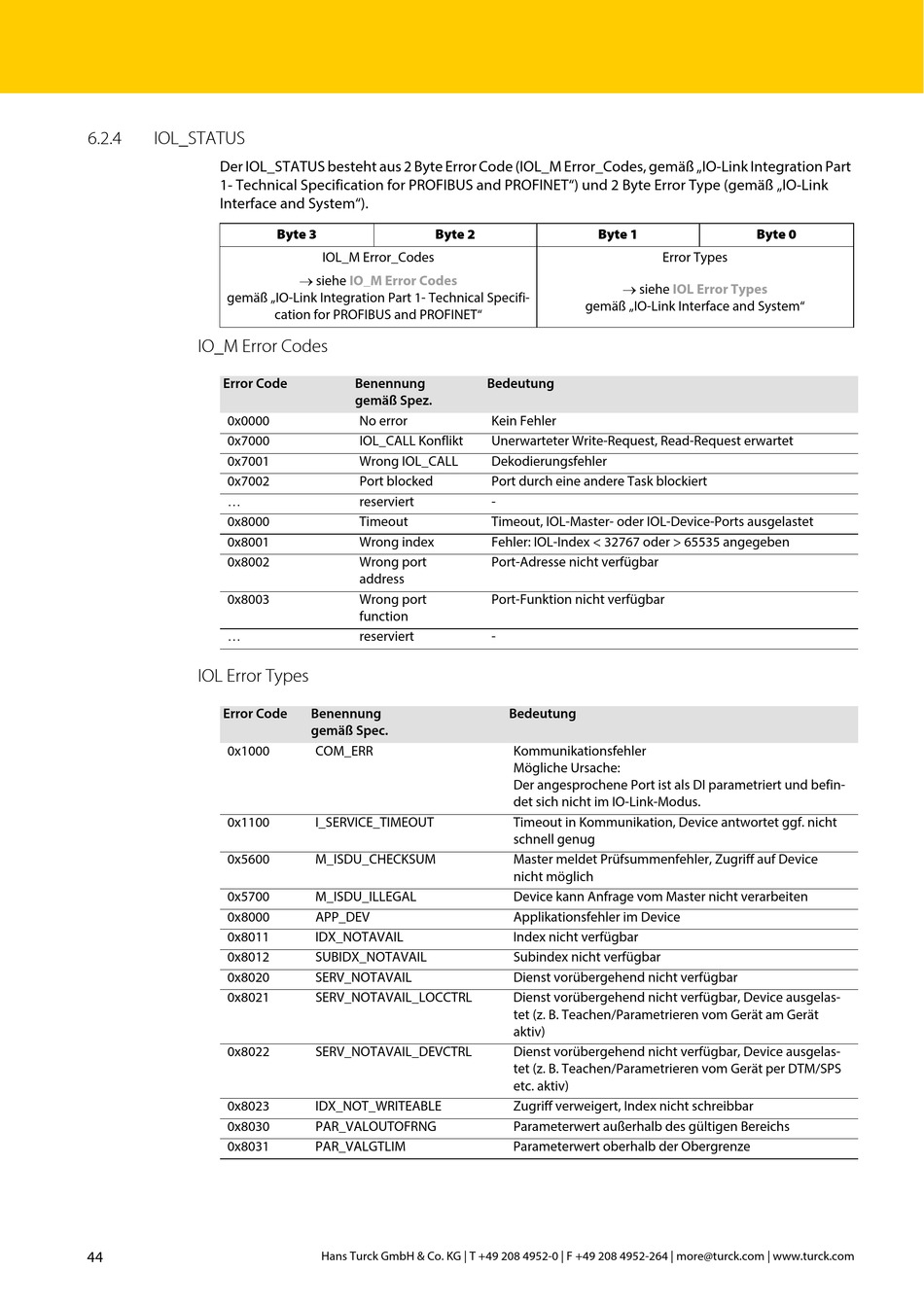

6.2.4 IOL_STATUS
Der IOL_STATUS besteht aus 2 Byte Error Code (IOL_M Error_Codes, gemäß „IO-Link Integration Part
1- Technical Specification for PROFIBUS and PROFINET") und 2 Byte Error Type (gemäß „IO-Link
Interface and System").
gemäß „IO-Link Integration Part 1- Technical Specifi-
IO_M Error Codes
Error Code
0x0000
0x7000
0x7001
0x7002

0x8000
0x8001
0x8002
0x8003

IOL Error Types
Error Code
0x1000
0x1100
0x5600
0x5700
0x8000
0x8011
0x8012
0x8020
0x8021
0x8022
0x8023
0x8030
0x8031
44
Byte 3 Byte 2
IOL_M Error_Codes
 siehe
IO_M Error Codes
cation for PROFIBUS and PROFINET"
Benennung 
gemäß Spez.
No error
IOL_CALL Konflikt
Wrong IOL_CALL
Port blocked
reserviert
Timeout
Wrong index
Wrong port
address
Wrong port 
function
reserviert
Benennung 
gemäß Spec.
COM_ERR
I_SERVICE_TIMEOUT
M_ISDU_CHECKSUM
M_ISDU_ILLEGAL
APP_DEV
IDX_NOTAVAIL
SUBIDX_NOTAVAIL
SERV_NOTAVAIL
SERV_NOTAVAIL_LOCCTRL
SERV_NOTAVAIL_DEVCTRL
IDX_NOT_WRITEABLE
PAR_VALOUTOFRNG
PAR_VALGTLIM
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Byte 1
 siehe
gemäß „IO-Link Interface and System"
Bedeutung
Kein Fehler
Unerwarteter Write-Request, Read-Request erwartet
Dekodierungsfehler
Port durch eine andere Task blockiert
-
Timeout, IOL-Master- oder IOL-Device-Ports ausgelastet
Fehler: IOL-Index < 32767 oder > 65535 angegeben
Port-Adresse nicht verfügbar
Port-Funktion nicht verfügbar
-
Bedeutung
Kommunikationsfehler
Mögliche Ursache:
Der angesprochene Port ist als DI parametriert und befin-
det sich nicht im IO-Link-Modus.
Timeout in Kommunikation, Device antwortet ggf. nicht
schnell genug
Master meldet Prüfsummenfehler, Zugriff auf Device
nicht möglich
Device kann Anfrage vom Master nicht verarbeiten
Applikationsfehler im Device
Index nicht verfügbar
Subindex nicht verfügbar
Dienst vorübergehend nicht verfügbar
Dienst vorübergehend nicht verfügbar, Device ausgelas-
tet (z. B. Teachen/Parametrieren vom Gerät am Gerät
aktiv)
Dienst vorübergehend nicht verfügbar, Device ausgelas-
tet (z. B. Teachen/Parametrieren vom Gerät per DTM/SPS
etc. aktiv)
Zugriff verweigert, Index nicht schreibbar
Parameterwert außerhalb des gültigen Bereichs
Parameterwert oberhalb der Obergrenze
Byte 0
Error Types
IOL Error Types
