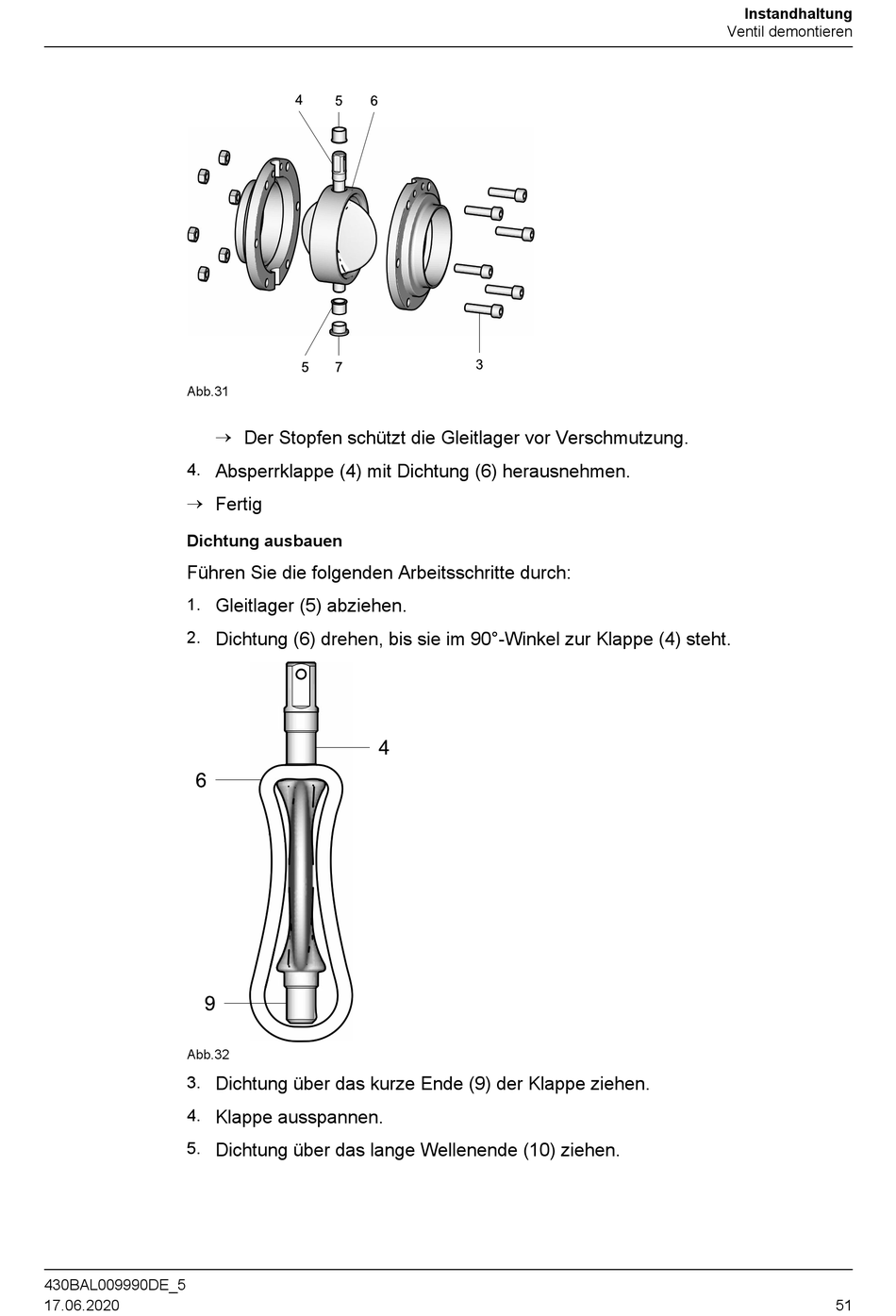

Abb.31
4.
®
Dichtung ausbauen
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.32
3.
4.
5.
430BAL009990DE_5
17.06.2020
®
Der Stopfen schützt die Gleitlager vor Verschmutzung.
Absperrklappe (4) mit Dichtung (6) herausnehmen.
Fertig
Gleitlager (5) abziehen.
Dichtung (6) drehen, bis sie im 90°-Winkel zur Klappe (4) steht.
Dichtung über das kurze Ende (9) der Klappe ziehen.
Klappe ausspannen.
Dichtung über das lange Wellenende (10) ziehen.
