10.5

Ventil demontieren

10.5.1

Steuerkopf T.VIS M-15 abbauen

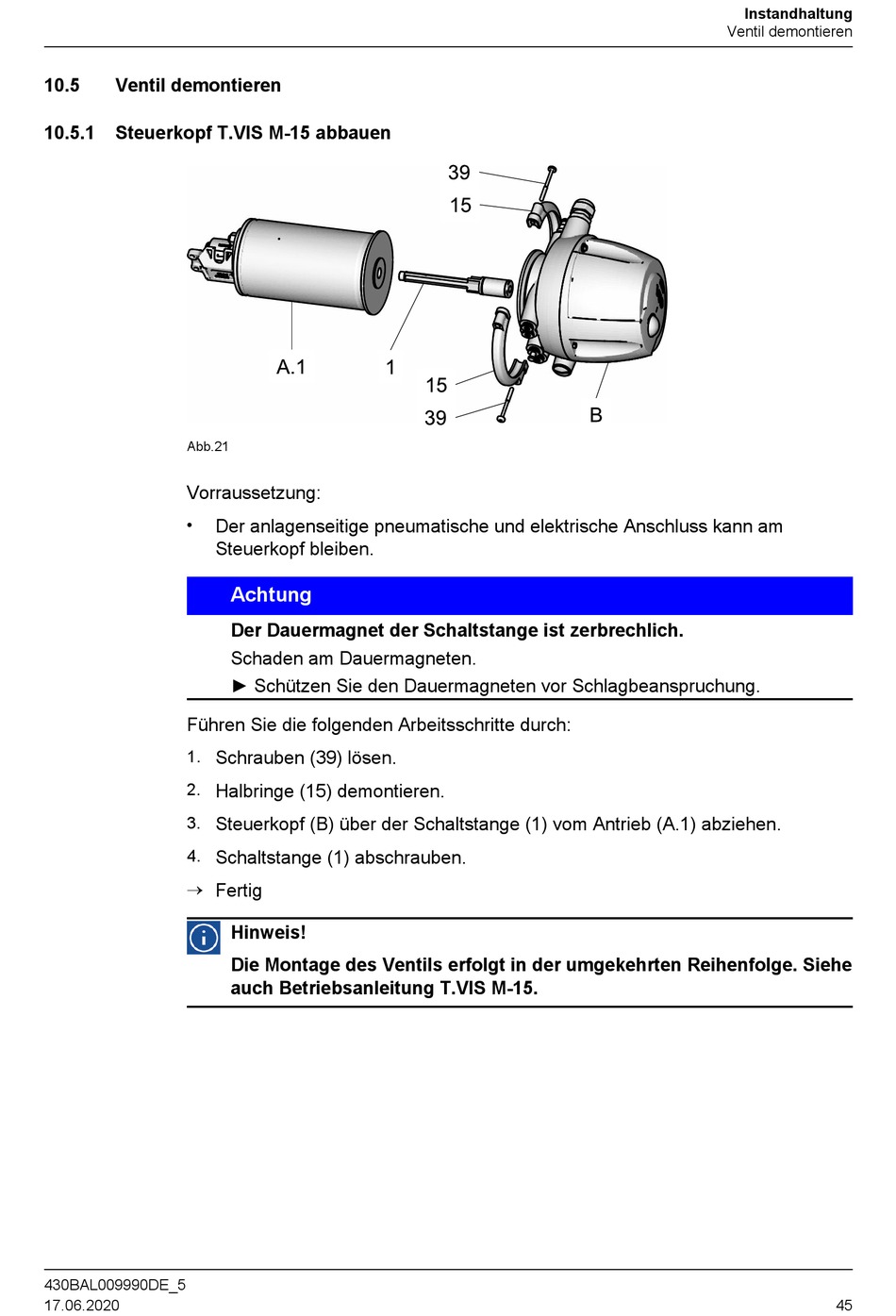

Abb.21
Vorraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
®
430BAL009990DE_5
17.06.2020
Der anlagenseitige pneumatische und elektrische Anschluss kann am
Steuerkopf bleiben.
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Schrauben (39) lösen.
Halbringe (15) demontieren.
Steuerkopf (B) über der Schaltstange (1) vom Antrieb (A.1) abziehen.
Schaltstange (1) abschrauben.
Fertig
Hinweis!
Die Montage des Ventils erfolgt in der umgekehrten Reihenfolge. Siehe
auch Betriebsanleitung T.VIS M-15.
