Nachrüstung Eines Näherungsinitiatorhalters - GEA T-smart 7 Betriebsanleitung

2.
3.
®

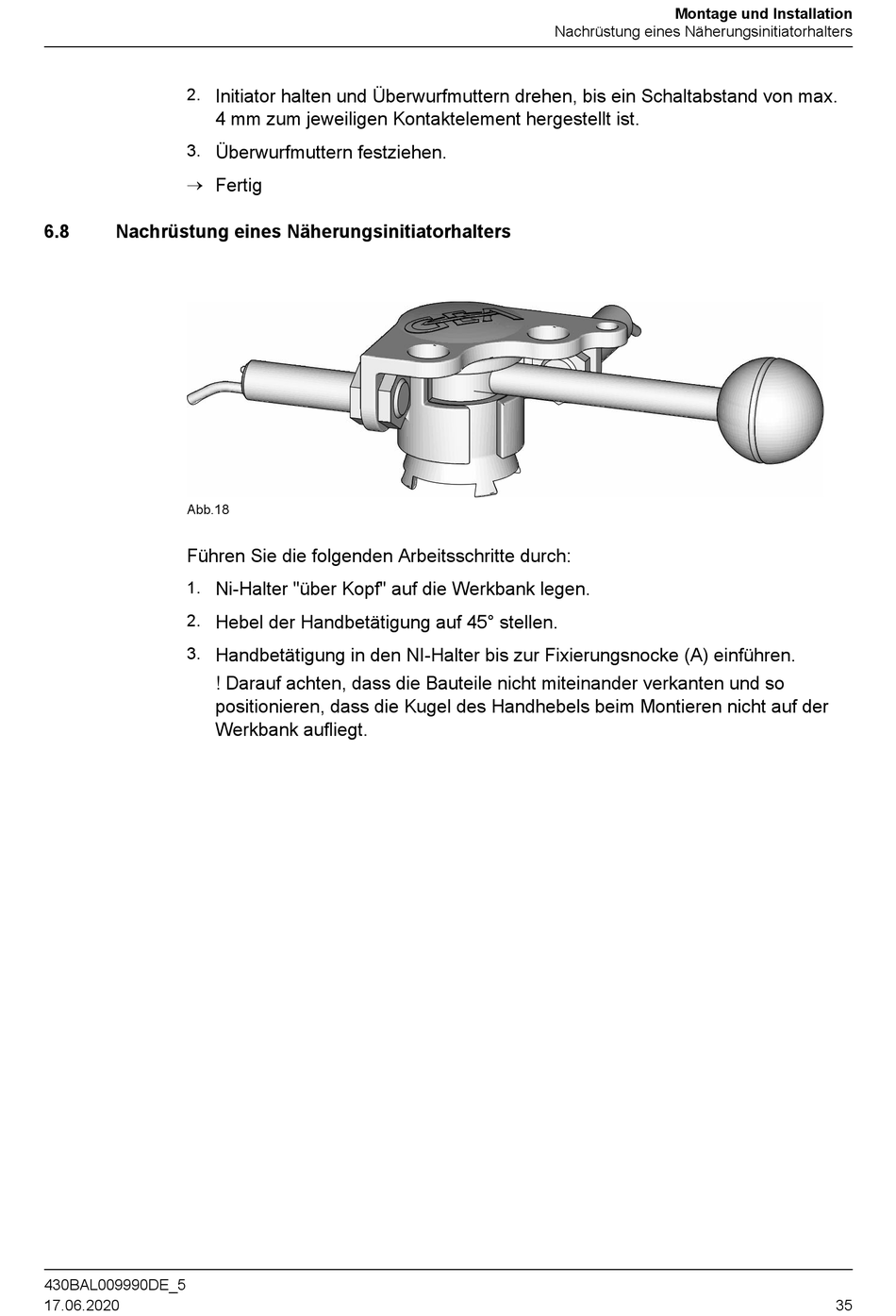

6.8 Nachrüstung eines Näherungsinitiatorhalters
Abb.18
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
430BAL009990DE_5
17.06.2020
Initiator halten und Überwurfmuttern drehen, bis ein Schaltabstand von max.
4 mm zum jeweiligen Kontaktelement hergestellt ist.
Überwurfmuttern festziehen.
Fertig
Ni-Halter "über Kopf" auf die Werkbank legen.
Hebel der Handbetätigung auf 45° stellen.
Handbetätigung in den NI-Halter bis zur Fixierungsnocke (A) einführen.
! Darauf achten, dass die Bauteile nicht miteinander verkanten und so
positionieren, dass die Kugel des Handhebels beim Montieren nicht auf der
Werkbank aufliegt.
Montage und Installation
Nachrüstung eines Näherungsinitiatorhalters
35
