10.5.7 Handbetätigung H abbauen

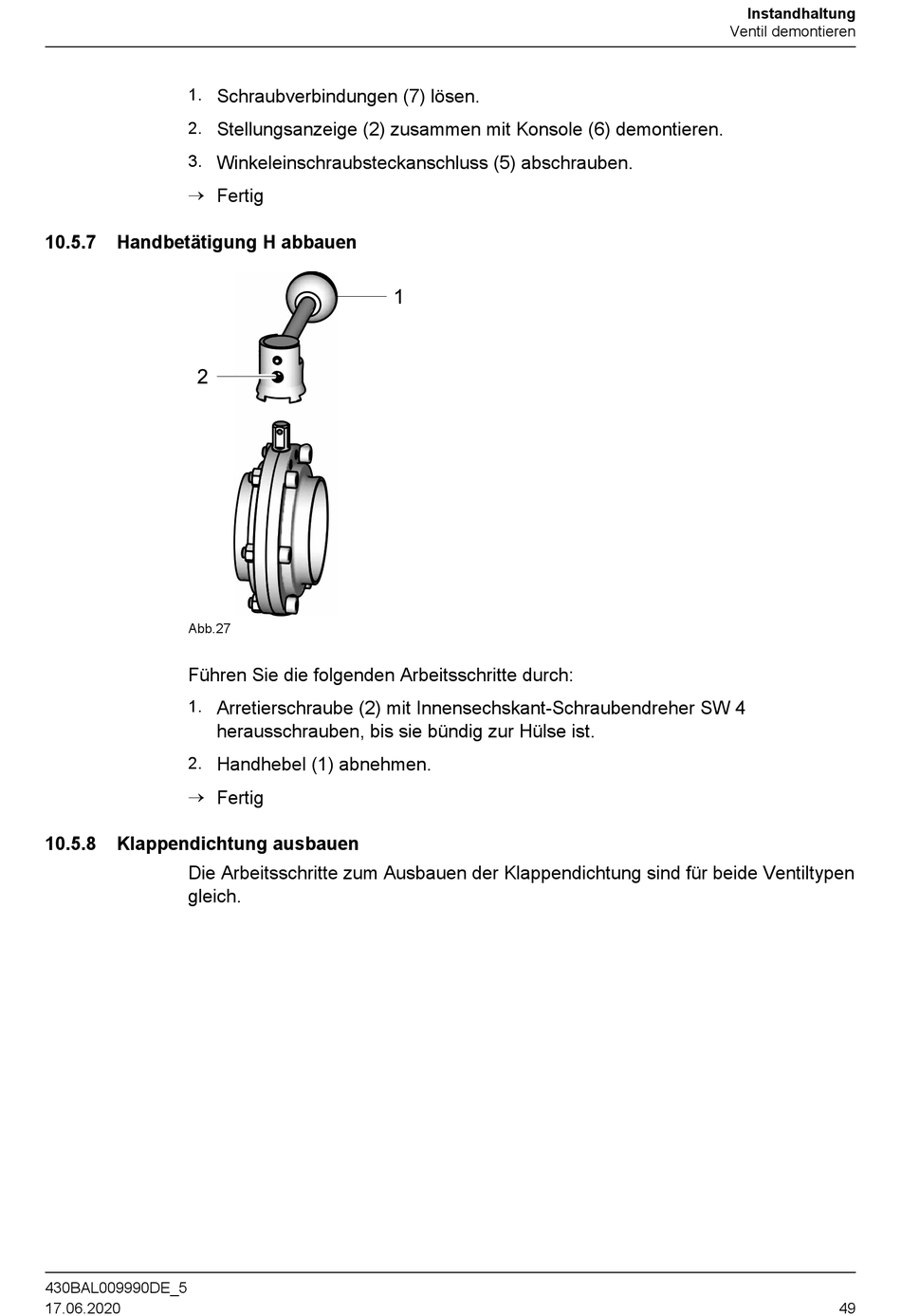

Abb.27
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
10.5.8

Klappendichtung ausbauen

Die Arbeitsschritte zum Ausbauen der Klappendichtung sind für beide Ventiltypen
gleich.
430BAL009990DE_5
17.06.2020
Schraubverbindungen (7) lösen.
Stellungsanzeige (2) zusammen mit Konsole (6) demontieren.
Winkeleinschraubsteckanschluss (5) abschrauben.
Fertig
Arretierschraube (2) mit Innensechskant-Schraubendreher SW 4
herausschrauben, bis sie bündig zur Hülse ist.
Handhebel (1) abnehmen.
Fertig
Instandhaltung
Ventil demontieren
