3.5

Funktionsbeschreibung

3.5.1

Pneumatischer Antrieb

Die oberhalb des Kolbens einströmende Druckluft führt zu einer
Abwärtsbewegung des Kolbens, die Klappe des Scheibenventils öffnet oder
schließt sich, je nach Definition der Ruhelage. Wird die Luftzufuhr abgeschaltet,
schließt das Ventil automatisch durch Federkraft.
Die Hubbewegung des Kolbens wird in eine Drehbewegung der Welle umgesetzt.
Der Hubweg des Kolbens ist so begrenzt, dass die Welle je Hub eine 90°-
Drehbewegung ausführt. Diese Drehbewegung entspricht genau dem benötigten
Drehwinkel zum Öffnen und Schließen der Klappe des Scheibenventils.
3.5.2

Antrieb A.1

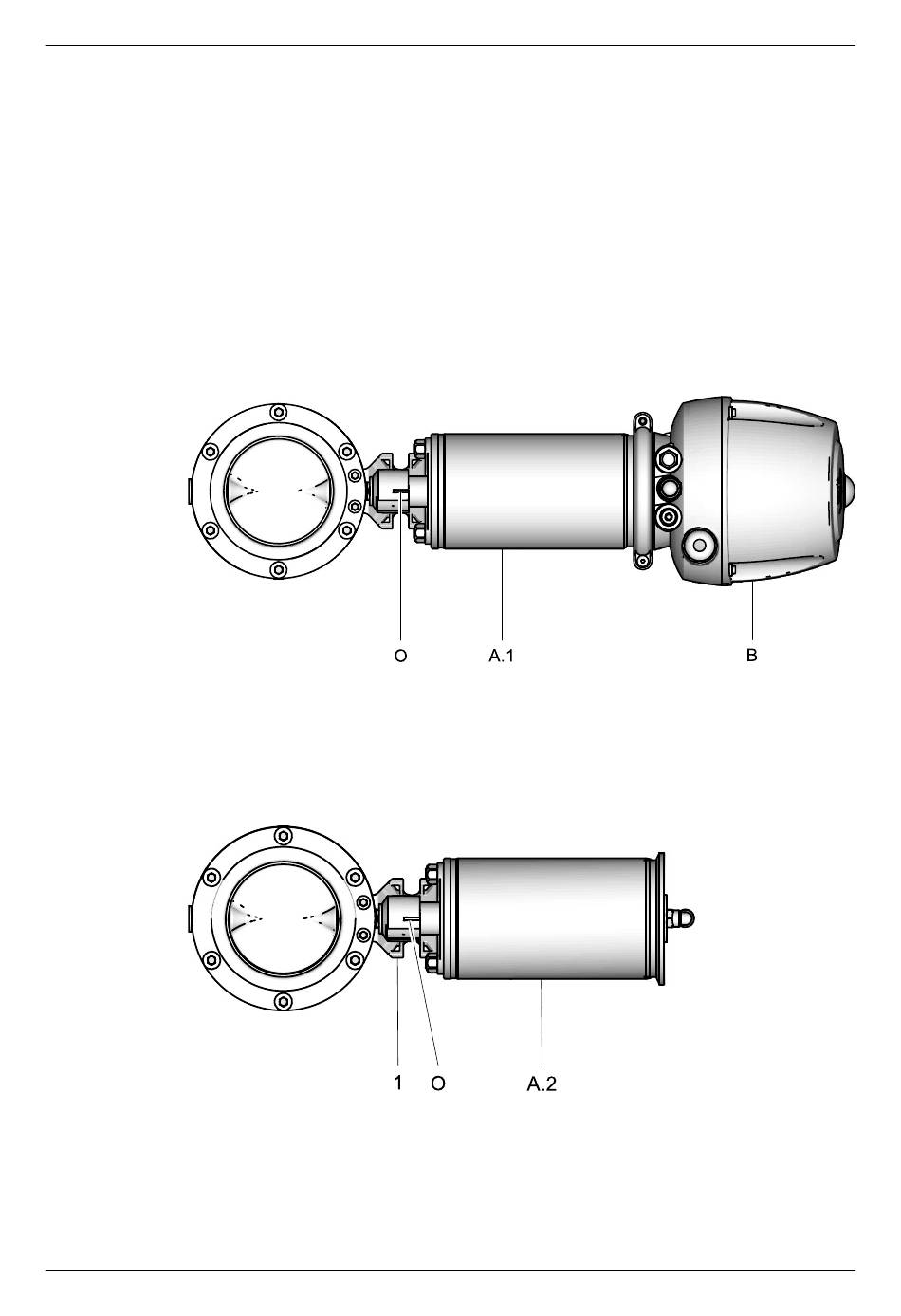

Abb.10
Der Schaltzustand wird durch den Steuerkopf (B) erfasst und angezeigt.
Die optische Stellungsanzeige (O) ist an der roten Markierung erkennbar.
3.5.3 Antrieb A.2
Abb.11
Eine Rückmeldung der Schaltzustände ist über Initiatoren in der Konsole (1)
möglich. Die Ruhelage kann durch Initiatoren gemeldet werden, die nach Bedarf
an der Konsole montiert werden können.
