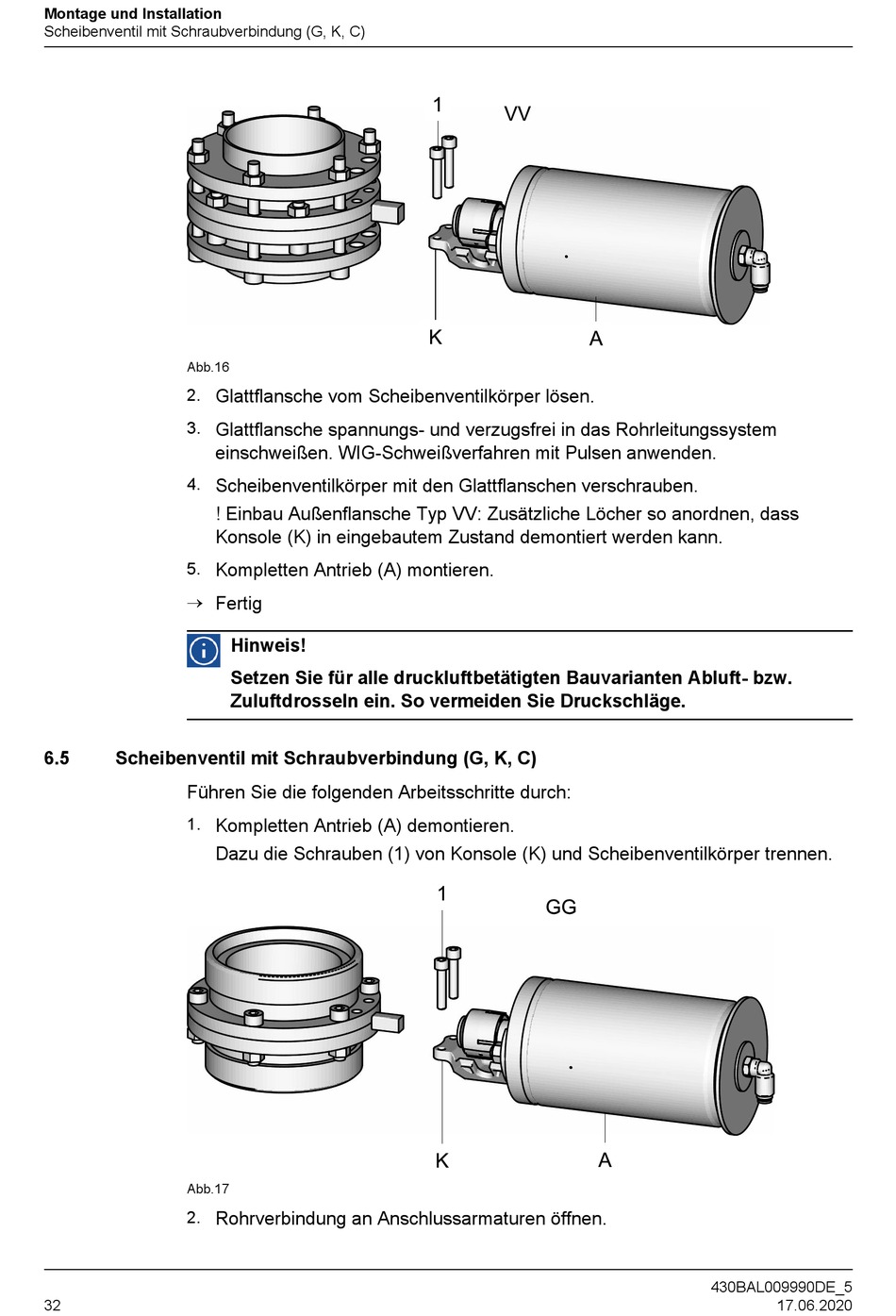

Scheibenventil Mit Schraubverbindung (G, K, C) - GEA T-smart 7 Betriebsanleitung

Montage und Installation

Scheibenventil mit Schraubverbindung (G, K, C)

Abb.16
2.
3.
4.
5.
®
6.5 Scheibenventil mit Schraubverbindung (G, K, C)
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.17
2.
32
Glattflansche vom Scheibenventilkörper lösen.
Glattflansche spannungs- und verzugsfrei in das Rohrleitungssystem
einschweißen. WIG-Schweißverfahren mit Pulsen anwenden.
Scheibenventilkörper mit den Glattflanschen verschrauben.
! Einbau Außenflansche Typ VV: Zusätzliche Löcher so anordnen, dass
Konsole (K) in eingebautem Zustand demontiert werden kann.
Kompletten Antrieb (A) montieren.
Fertig
Hinweis!
Setzen Sie für alle druckluftbetätigten Bauvarianten Abluft- bzw.
Zuluftdrosseln ein. So vermeiden Sie Druckschläge.
Kompletten Antrieb (A) demontieren.
Dazu die Schrauben (1) von Konsole (K) und Scheibenventilkörper trennen.
Rohrverbindung an Anschlussarmaturen öffnen.
