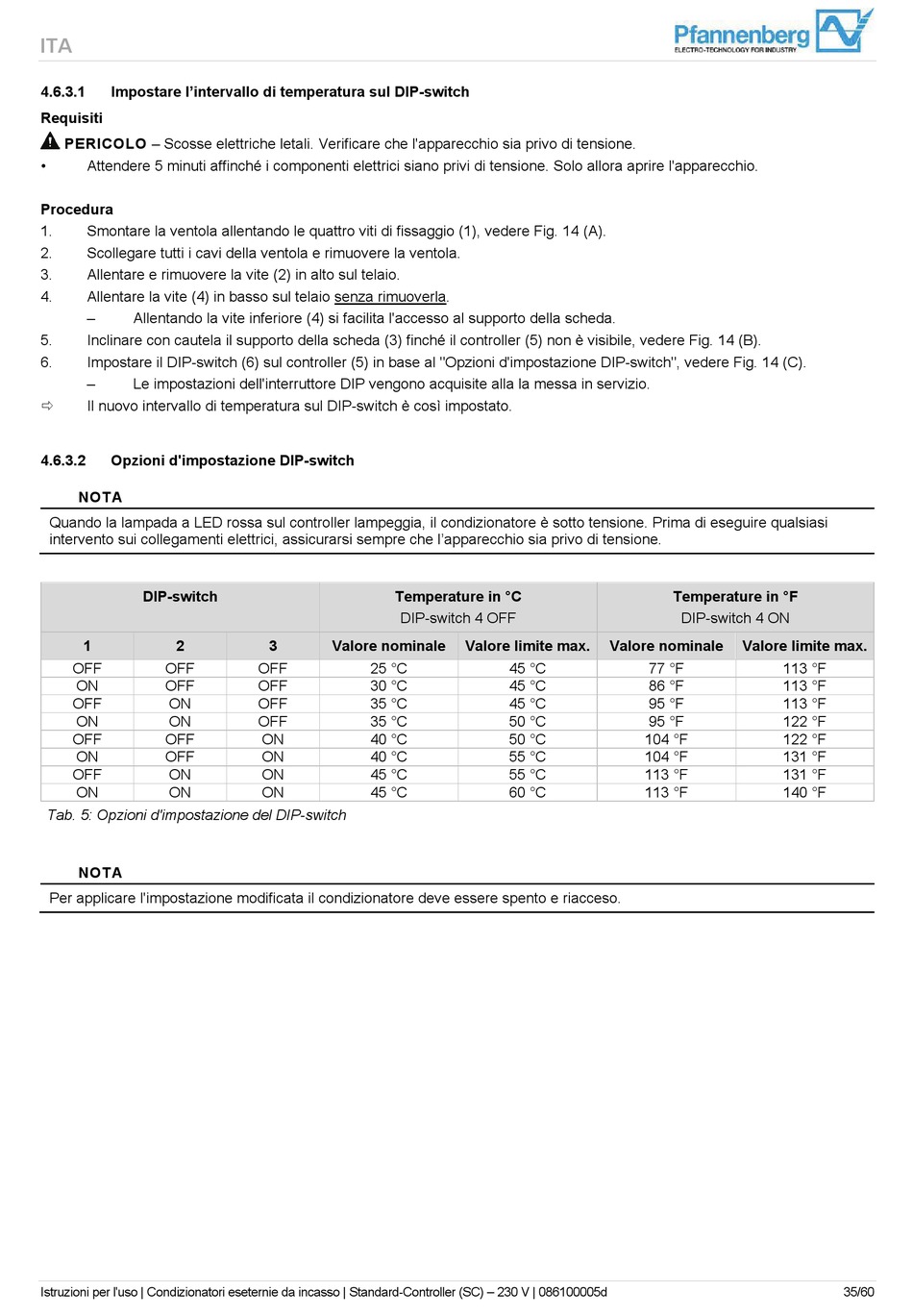

ITA
4.6.3.1 Impostare l'intervallo di temperatura sul DIP-switch
Requisiti
PERICOLO – Scosse elettriche letali. Verificare che l'apparecchio sia privo di tensione.
• Attendere 5 minuti affinché i componenti elettrici siano privi di tensione. Solo allora aprire l'apparecchio.
Procedura
1. Smontare la ventola allentando le quattro viti di fissaggio (1), vedere Fig. 14 (A).
2. Scollegare tutti i cavi della ventola e rimuovere la ventola.
3. Allentare e rimuovere la vite (2) in alto sul telaio.
4. Allentare la vite (4) in basso sul telaio senza rimuoverla.
– Allentando la vite inferiore (4) si facilita l'accesso al supporto della scheda.
5. Inclinare con cautela il supporto della scheda (3) finché il controller (5) non è visibile, vedere Fig. 14 (B).
6. Impostare il DIP-switch (6) sul controller (5) in base al "Opzioni d'impostazione DIP-switch", vedere Fig. 14 (C).
– Le impostazioni dell'interruttore DIP vengono acquisite alla la messa in servizio.
Il nuovo intervallo di temperatura sul DIP-switch è così impostato.

4.6.3.2 Opzioni d'impostazione DIP-switch
NOTA
Quando la lampada a LED rossa sul controller lampeggia, il condizionatore è sotto tensione. Prima di eseguire qualsiasi
intervento sui collegamenti elettrici, assicurarsi sempre che l'apparecchio sia privo di tensione.
DIP-switch
1 2
OFF OFF
ON OFF
OFF ON
ON ON
OFF OFF
ON OFF
OFF ON
ON ON
Tab. 5: Opzioni d'impostazione del DIP-switch
NOTA
Per applicare l'impostazione modificata il condizionatore deve essere spento e riacceso.
Istruzioni per l'uso | Condizionatori eseternie da incasso | Standard-Controller (SC) – 230 V | 086100005d
Temperature in °C
DIP-switch 4 OFF
3 Valore nominale
OFF 25 °C
OFF 30 °C
OFF 35 °C
OFF 35 °C
ON 40 °C
ON 40 °C
ON 45 °C
ON 45 °C
Valore limite max. Valore nominale
45 °C
45 °C
45 °C
50 °C
50 °C
55 °C
55 °C
60 °C
Temperature in °F
DIP-switch 4 ON
Valore limite max.
77 °F 113 °F
86 °F 113 °F
95 °F 113 °F
95 °F 122 °F
104 °F 122 °F
104 °F 131 °F
113 °F 131 °F
113 °F 140 °F
