3.4.3 Kältekreislauf

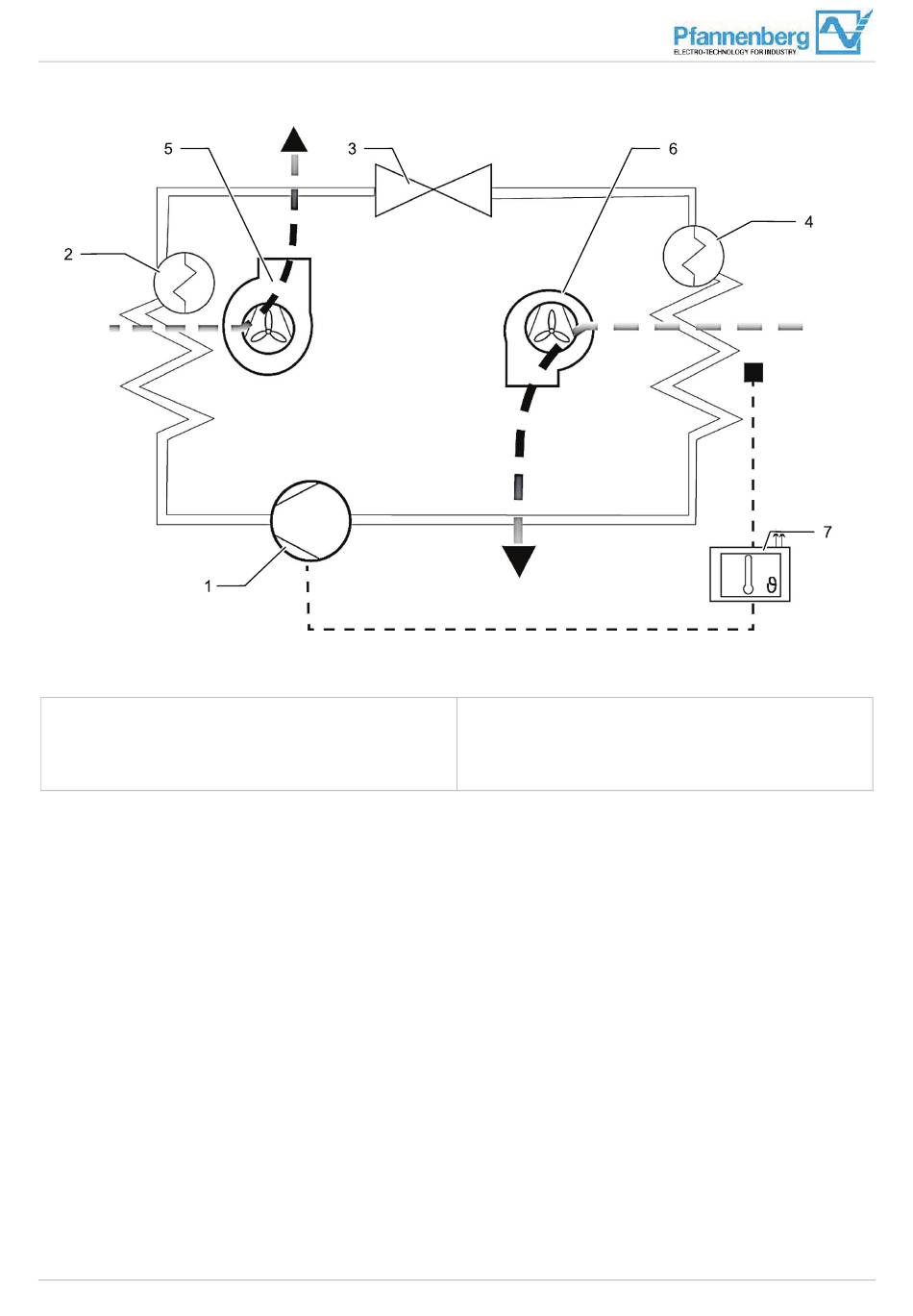

Abb. 5: Kältekreislauf
1 Verdichter
2 Verflüssiger
3 Expansionsventil
4 Verdampfer
Die Kühlgeräte bestehen aus unterschiedlichen Komponenten, siehe Abb. 5.
• Der Verdichter (1) verdichtet das Kältemittel mit hohem Druck. Die Temperatur steigt an.
• Im Verflüssiger (2) wird diese Wärme an die Umgebungsluft abgegeben. Das Kältemittel verflüssigt sich.
• Der Verflüssiger-Ventilator (5) saugt Raumluft durch den Verflüssiger (2) an und gibt sie in die Umgebung ab.
• Passiert das Kältemittel das Expansionsventil (3), kommt es zum Druckabfall.
• Im Verdampfer (4) entzieht das Kältemittel Wärme aus der Schrankinnenluft und verdampft. Die Schrankinnenluft
wird gekühlt und entfeuchtet.
• Der Verdampfer-Ventilator (intern) (6) saugt die Schrankinnenluft über den Verdampfer (4) ab und gibt sie gekühlt
an den Schaltschrank wieder ab.
Die Kühlgeräte werden! über einem Temperaturfühler (7) gesteuert. Er erfasst die Schaltschrank-Innenluft.
Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100005d
5 Verflüssiger-Ventilator (extern)
6 Verdampfer-Ventilator (intern)
7 Elektronische Steuerung mit Temperaturfühler
G00004
