10. Das Typenschild befindet sich im Gerät oder außen an der Rückwand.
3.2 Wechsel des Türanschlags
WARNUNG! Schalten Sie das Gerät vor dem Wechsel des
Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose.
STROMSCHLAGGEFAHR!
VORSICHT! Führen Sie den Wechsel des Türanschlags mit
mindestens zwei Personen durch, weil Sie ansonsten das Gerät
beschädigen oder der Person, die an dem Gerät arbeitet, Schaden
zufügen. Kippen Sie das Gerät nicht über einen Winkel von 45

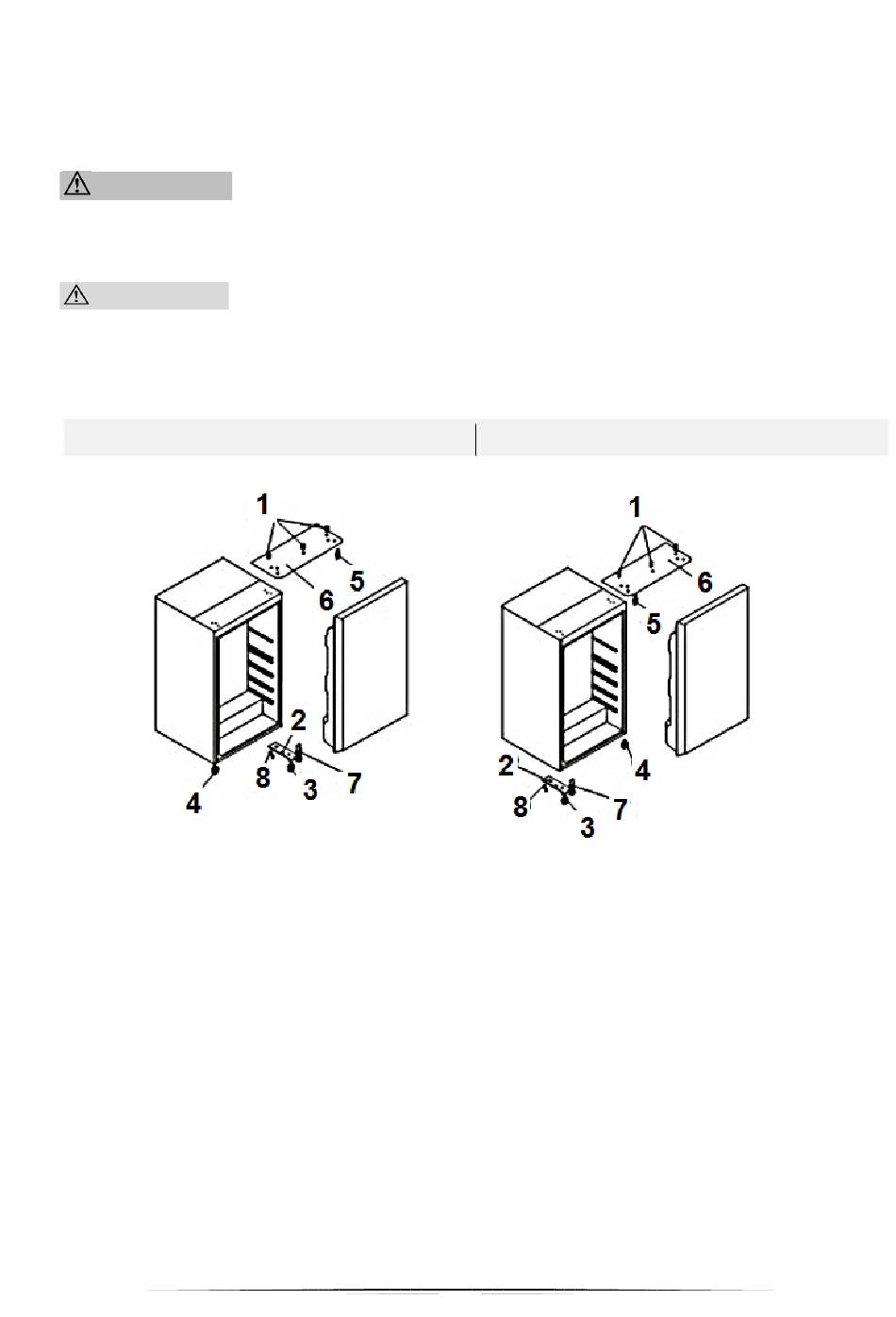

Bild 1 Vor dem Türanschlagwechsel
1. Demontieren Sie die Schrauben (1) und entfernen Sie anschließend die ober
Metallplatte (6). Nehmen Sie nun die Tür ab. Stellen Sie die abgenommene Tür
zum Schutz vor Kratzern auf eine gepolsterte Oberfläche. Lassen Sie sich bei
diesen Arbeitsschritten unbedingt von einer zweiten Person assistieren.
2. Schrauben Sie den oberen Scharnierstift (5) von der oberen Platte ab. Schrauben
Sie den Stift nun auf der jetzt linken Seite der Abdeckplatte (6) wieder an.
3. Zur Demontage des unteren Scharniers (2) entfernen Sie bitte die beiden
Befestigungsschrauben (8).
4. Schrauben Sie jetzt den linken Vorderfuß (4) ab und befestigen Sie ihn auf der
gegenüberliegenden rechten Seite.
5. Versetzen Sie nun das komplette untere Scharnier (2) mit dem anderen
Scharnierstift (7) auf die gegenüberliegende linke Seite und befestigen Sie es mit
den beiden Befestigungsschrauben (8). Montieren Sie anschließend auch den
anderen Vorderfuß.
Bild 2 Nach dem Türanschlagwechsel
10
0
hinaus.
