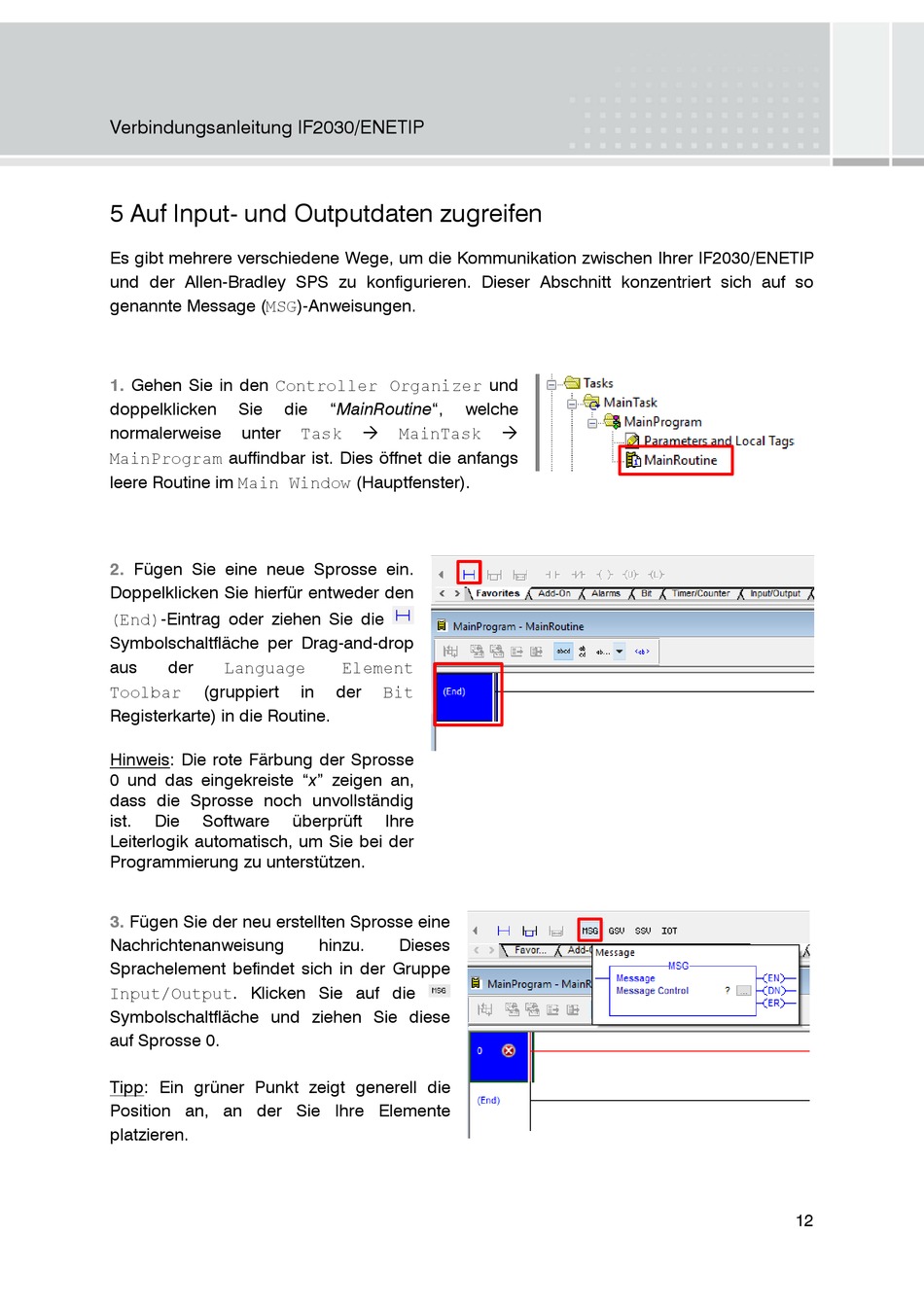

Verbindungsanleitung IF2030/ENETIP
5 Auf Input- und Outputdaten zugreifen
Es gibt mehrere verschiedene Wege, um die Kommunikation zwischen Ihrer IF2030/ENETIP
und der Allen-Bradley SPS zu konfigurieren. Dieser Abschnitt konzentriert sich auf so
genannte Message (MSG)-Anweisungen.
1.
Gehen Sie in den Controller Organizer und
doppelklicken
Sie
die
normalerweise
unter
MainProgram auffindbar ist. Dies öffnet die anfangs
leere Routine im Main Window (Hauptfenster).
2.
Fügen Sie eine neue Sprosse ein.
Doppelklicken Sie hierfür entweder den
(End)-Eintrag oder ziehen Sie die
Symbolschaltfläche per Drag-and-drop
aus
der
Language
(gruppiert
Toolbar
Registerkarte) in die Routine.
Hinweis: Die rote Färbung der Sprosse
0 und das eingekreiste "x" zeigen an,
dass die Sprosse noch unvollständig
ist.
Die
Software
Leiterlogik automatisch, um Sie bei der
Programmierung zu unterstützen.
3.
Fügen Sie der neu erstellten Sprosse eine
Nachrichtenanweisung
Sprachelement befindet sich in der Gruppe
Input/Output. Klicken Sie auf die
Symbolschaltfläche und ziehen Sie diese
auf Sprosse 0.
Tipp: Ein grüner Punkt zeigt generell die
Position an, an der Sie Ihre Elemente
platzieren.
"MainRoutine",
welche
Task
MainTask
Element
in
der
Bit
überprüft
Ihre
hinzu.
Dieses
