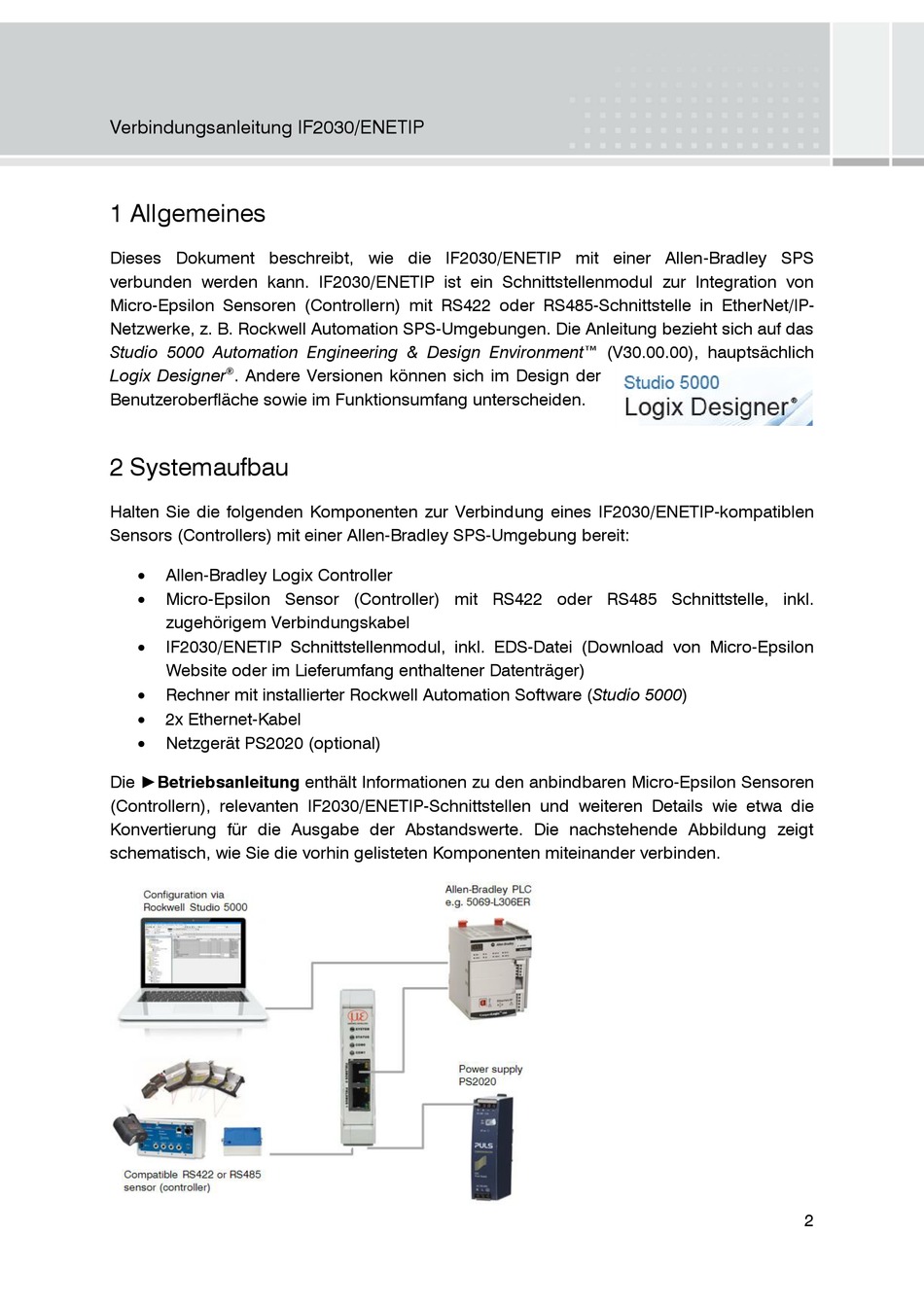

Verbindungsanleitung IF2030/ENETIP
1 Allgemeines
Dieses Dokument beschreibt, wie die IF2030/ENETIP mit einer Allen-Bradley SPS
verbunden werden kann. IF2030/ENETIP ist ein Schnittstellenmodul zur Integration von
Micro-Epsilon Sensoren (Controllern) mit RS422 oder RS485-Schnittstelle in EtherNet/IP-
Netzwerke, z. B. Rockwell Automation SPS-Umgebungen. Die Anleitung bezieht sich auf das
Studio 5000 Automation Engineering & Design Environment™ (V30.00.00), hauptsächlich
Logix Designer
®
. Andere Versionen können sich im Design der
Benutzeroberfläche sowie im Funktionsumfang unterscheiden.
2 Systemaufbau
Halten Sie die folgenden Komponenten zur Verbindung eines IF2030/ENETIP-kompatiblen
Sensors (Controllers) mit einer Allen-Bradley SPS-Umgebung bereit:
Allen-Bradley Logix Controller
Micro-Epsilon Sensor (Controller) mit RS422 oder RS485 Schnittstelle, inkl.
zugehörigem Verbindungskabel
IF2030/ENETIP Schnittstellenmodul, inkl. EDS-Datei (Download von Micro-Epsilon
Website oder im Lieferumfang enthaltener Datenträger)
Rechner mit installierter Rockwell Automation Software (Studio 5000)
2x Ethernet-Kabel
Netzgerät PS2020 (optional)
Die ►Betriebsanleitung enthält Informationen zu den anbindbaren Micro-Epsilon Sensoren
(Controllern), relevanten IF2030/ENETIP-Schnittstellen und weiteren Details wie etwa die
Konvertierung für die Ausgabe der Abstandswerte. Die nachstehende Abbildung zeigt
schematisch, wie Sie die vorhin gelisteten Komponenten miteinander verbinden.
