Verbindungsanleitung IF2030/ENETIP
6 Anhang – Logix Designer

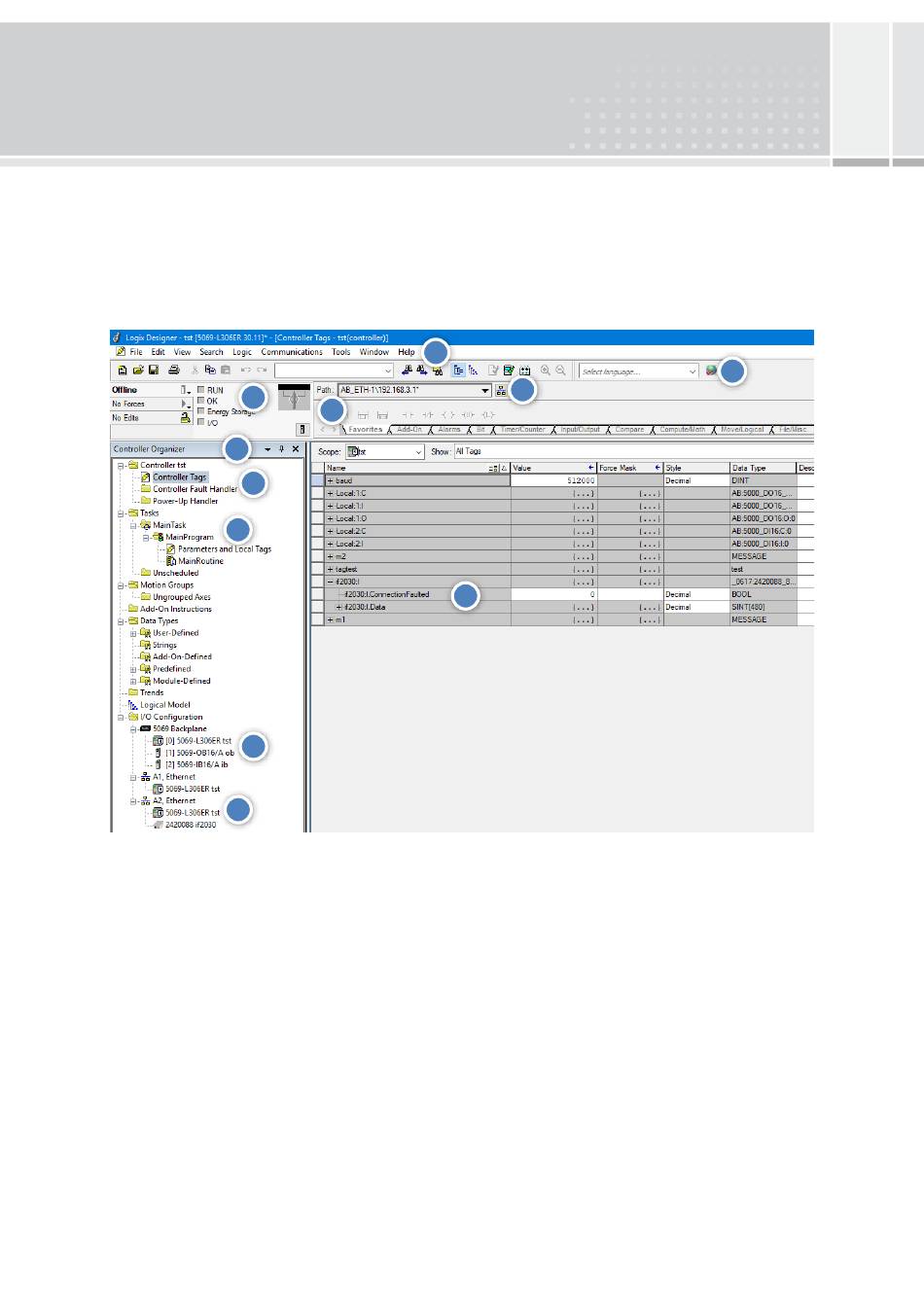

Der folgende Screenshot zeigt die Hauptansicht von Logix Designer
bezieht sich auf einige seiner Elemente, von denen ausgewählte Bereiche explizit
hervorgehoben und nachfolgend kurz erläutert sind.
4
6
a
b
c
d
1. Main Menu / Hauptmenü
Es befindet sich oben im Fenster und enthält Funktionen, die vielen Windows-basierten Produkten
ähneln, jedoch auch Software-spezifische. Darüber hinaus erlaubt es die Anpassung des
Erscheinungsbildes der Software.
2. Standard Toolbar / Standard-Symbolleiste
Die erste Symbolleiste erscheint am oberen Bildschirmrand mit Standard-Windows-Funktionalitäten
3. Path Toolbar / Pfad-Symbolleiste
Diese hält einen Verweis auf den Kommunikationspfad, der von einem Projekt verwendet wird. Dieser
wird festgelegt, sobald ein Benutzer online geht. Er wird benötigt, um die Kommunikation zwischen
Computer und Steuerung zu konfigurieren.
4. Online Toolbar / Controller Faceplate / Online-Werkzeugleiste
Diese ermöglicht es den Benutzern u. a. online zu gehen sowie hoch- und herunterzuladen. Des
Weiteren kann der Status der Steuerung sowie ihrer Aktivitäten mittels Farbcodes (z. B. Modi, Zustände
und Fehler) überwacht werden. Letztere ahmen die LEDs auf der SPS nach. Über die
Symbolschaltfläche unten rechts gelangen Sie direkt in das Eigenschaftsfenster der Steuerung.
5. Language Element Toolbar / Ladder Common Logic Toolbar / Sprachelement-
Symbolleiste
®
1
5
7
®
. Dieser Leitfaden
3
2
16
