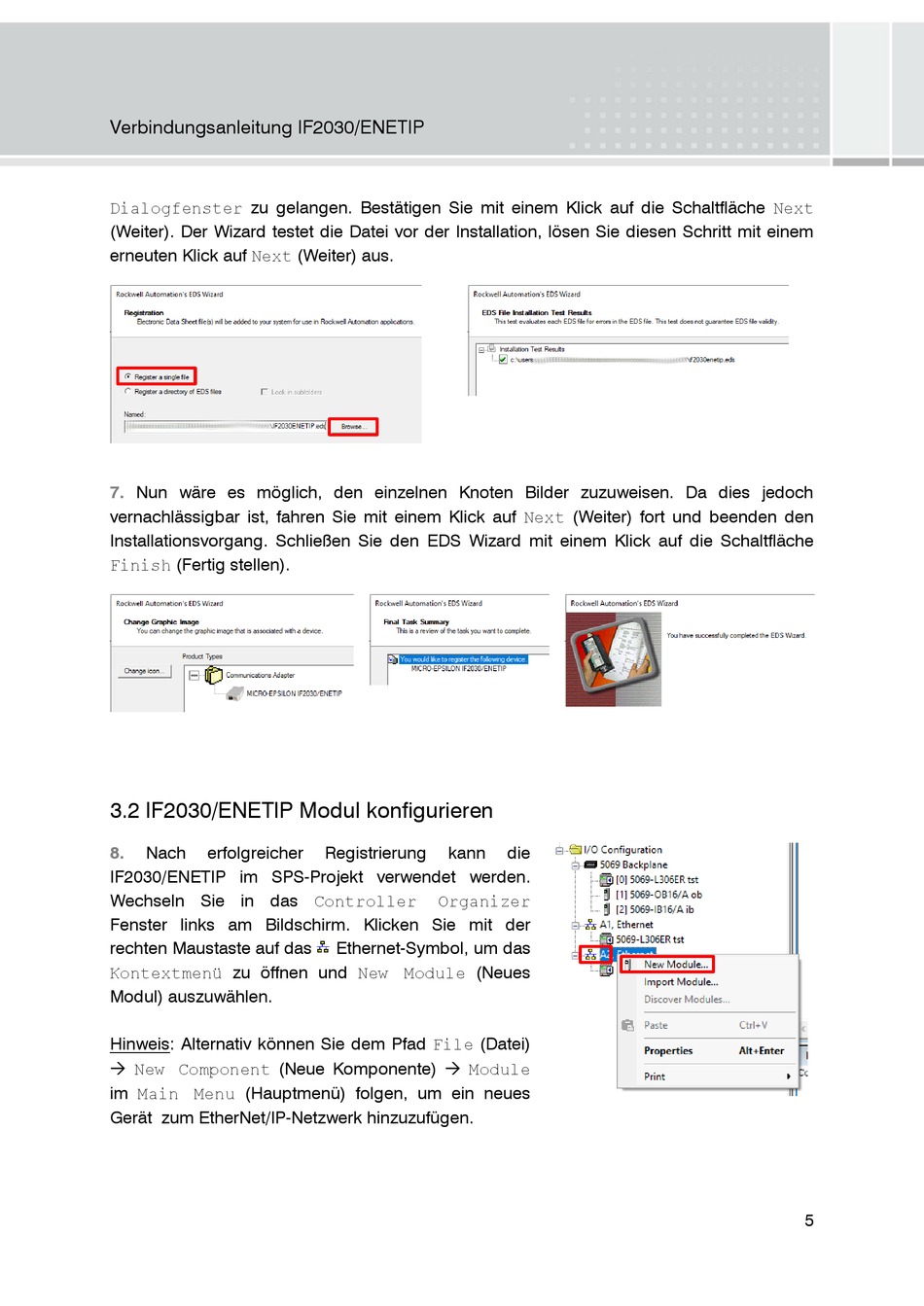

Verbindungsanleitung IF2030/ENETIP
Dialogfenster zu gelangen. Bestätigen Sie mit einem Klick auf die Schaltfläche Next
(Weiter). Der Wizard testet die Datei vor der Installation, lösen Sie diesen Schritt mit einem
erneuten Klick auf Next (Weiter) aus.
7.
Nun wäre es möglich, den einzelnen Knoten Bilder zuzuweisen. Da dies jedoch
vernachlässigbar ist, fahren Sie mit einem Klick auf Next (Weiter) fort und beenden den
Installationsvorgang. Schließen Sie den EDS Wizard mit einem Klick auf die Schaltfläche
Finish (Fertig stellen).
3.2 IF2030/ENETIP Modul konfigurieren
8.
Nach
erfolgreicher
Registrierung
kann
die
IF2030/ENETIP im SPS-Projekt verwendet werden.
Wechseln Sie in das Controller
Organizer
Fenster links am Bildschirm. Klicken Sie mit der
rechten Maustaste auf das
Ethernet-Symbol, um das
Kontextmenü zu öffnen und New Module (Neues
Modul) auszuwählen.
Hinweis: Alternativ können Sie dem Pfad File (Datei)
New Component (Neue Komponente) Module
im Main Menu (Hauptmenü) folgen, um ein neues
Gerät zum EtherNet/IP-Netzwerk hinzuzufügen.
5
