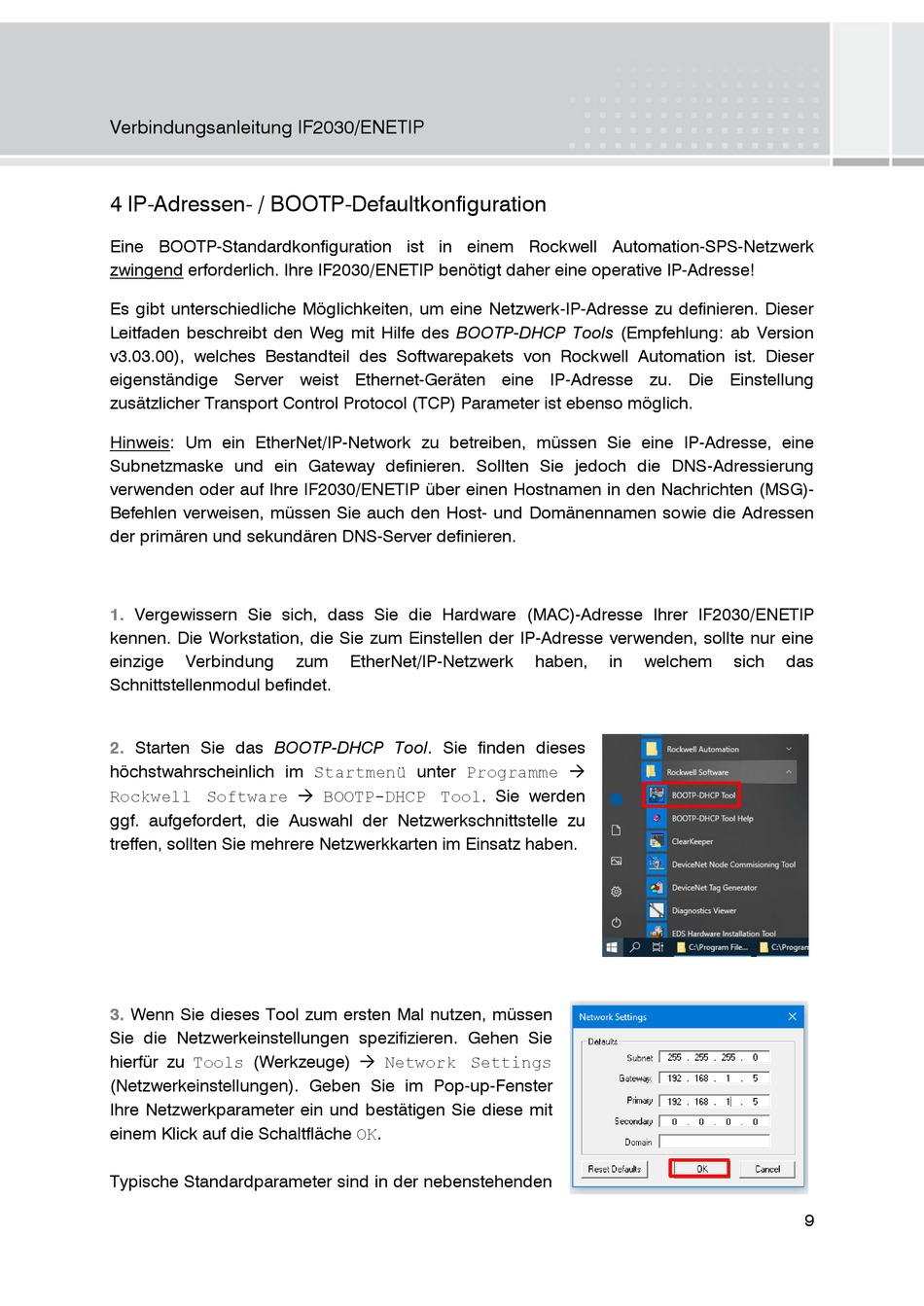

Verbindungsanleitung IF2030/ENETIP
4 IP-Adressen- / BOOTP-Defaultkonfiguration
Eine BOOTP-Standardkonfiguration ist in einem Rockwell Automation-SPS-Netzwerk
zwingend erforderlich. Ihre IF2030/ENETIP benötigt daher eine operative IP-Adresse!
Es gibt unterschiedliche Möglichkeiten, um eine Netzwerk-IP-Adresse zu definieren. Dieser
Leitfaden beschreibt den Weg mit Hilfe des BOOTP-DHCP Tools (Empfehlung: ab Version
v3.03.00), welches Bestandteil des Softwarepakets von Rockwell Automation ist. Dieser
eigenständige Server weist Ethernet-Geräten eine IP-Adresse zu. Die Einstellung
zusätzlicher Transport Control Protocol (TCP) Parameter ist ebenso möglich.
Hinweis: Um ein EtherNet/IP-Network zu betreiben, müssen Sie eine IP-Adresse, eine
Subnetzmaske und ein Gateway definieren. Sollten Sie jedoch die DNS-Adressierung
verwenden oder auf Ihre IF2030/ENETIP über einen Hostnamen in den Nachrichten (MSG)-
Befehlen verweisen, müssen Sie auch den Host- und Domänennamen sowie die Adressen
der primären und sekundären DNS-Server definieren.
1.
Vergewissern Sie sich, dass Sie die Hardware (MAC)-Adresse Ihrer IF2030/ENETIP
kennen. Die Workstation, die Sie zum Einstellen der IP-Adresse verwenden, sollte nur eine
einzige
Verbindung
zum
EtherNet/IP-Netzwerk
haben,
in
welchem
sich
das
Schnittstellenmodul befindet.
2.
Starten Sie das BOOTP-DHCP Tool. Sie finden dieses
höchstwahrscheinlich im Startmenü unter Programme
Rockwell Software BOOTP-DHCP Tool. Sie werden
ggf. aufgefordert, die Auswahl der Netzwerkschnittstelle zu
treffen, sollten Sie mehrere Netzwerkkarten im Einsatz haben.
3.
Wenn Sie dieses Tool zum ersten Mal nutzen, müssen
Sie die Netzwerkeinstellungen spezifizieren. Gehen Sie
hierfür zu Tools (Werkzeuge) Network Settings
(Netzwerkeinstellungen). Geben Sie im Pop-up-Fenster
Ihre Netzwerkparameter ein und bestätigen Sie diese mit
einem Klick auf die Schaltfläche OK.
Typische Standardparameter sind in der nebenstehenden
9
