A.3 Anschluss serieller Geräte via Freeport-Protokoll
A.3 Anschluss serieller Geräte via Freeport-Protokoll
Ausführliche Informationen zu den Parametriermöglichkeiten der nachfolgend genannten
Geräte finden Sie in den Handbüchern der jeweiligen Geräte:
• SIMATIC MV320 (https://support.industry.siemens.com/cs/ww/de/ps/15157/man)
• SIMATIC RF1000 (https://support.industry.siemens.com/cs/ww/de/ps/24223/man)
Die Parametriermöglichkeiten anderer serieller Geräte entnehmen Sie den Handbüchern des
jeweiligen Geräteherstellers.
A.3.1 Kompatible Ident-Geräte
Folgende Ident-Geräte sind mithilfe des Kommunikationsmoduls über das Freeport-Protokoll
und die RS232-/RS422-Schnittstelle betreibbar:
• SIMATIC MV320
• SIMATIC RF1040R/RF1070R
Sie können auch beliebige serielle Geräte an das Kommunikationsmodul anschließen, da
mithilfe des Freeport-Protokolls das Kommunikationsmodul mit seriellen Geräten
kommunizieren kann (z. B. Barcode-Scanner, intelligenten Sensor oder anderen seriell
angeschlossenen Automatisierungskomponenten).
A.3.2 Handlesegeräte / Zugangskontrollleser / serielle Geräte anschließen
Bild A-1
Das gewendelte Anschlusskabel der optischen Handlesegeräte SIMATIC MV320 hat eine
Länge von 1,6 m. Das Kabel kann aufgrund der Wendelung im Betrieb auf eine Länge von 4,0
m ausgezogen werden. Für den Anschluss der Reader SIMATIC RF1040R/RF1070R steht Ihnen
ebenfalls ein vorkonfiguriertes Kabel zur Verfügung.
Bei Anschluss allgemeiner serieller Geräte müssen Sie das Anschlusskabel gerätespezifisch
selbst konfektionieren. Ausführliche Informationen zu diesem Thema finden Sie im Kapitel
"Selbstkonfektionierte Kabel (Seite 47)".
48

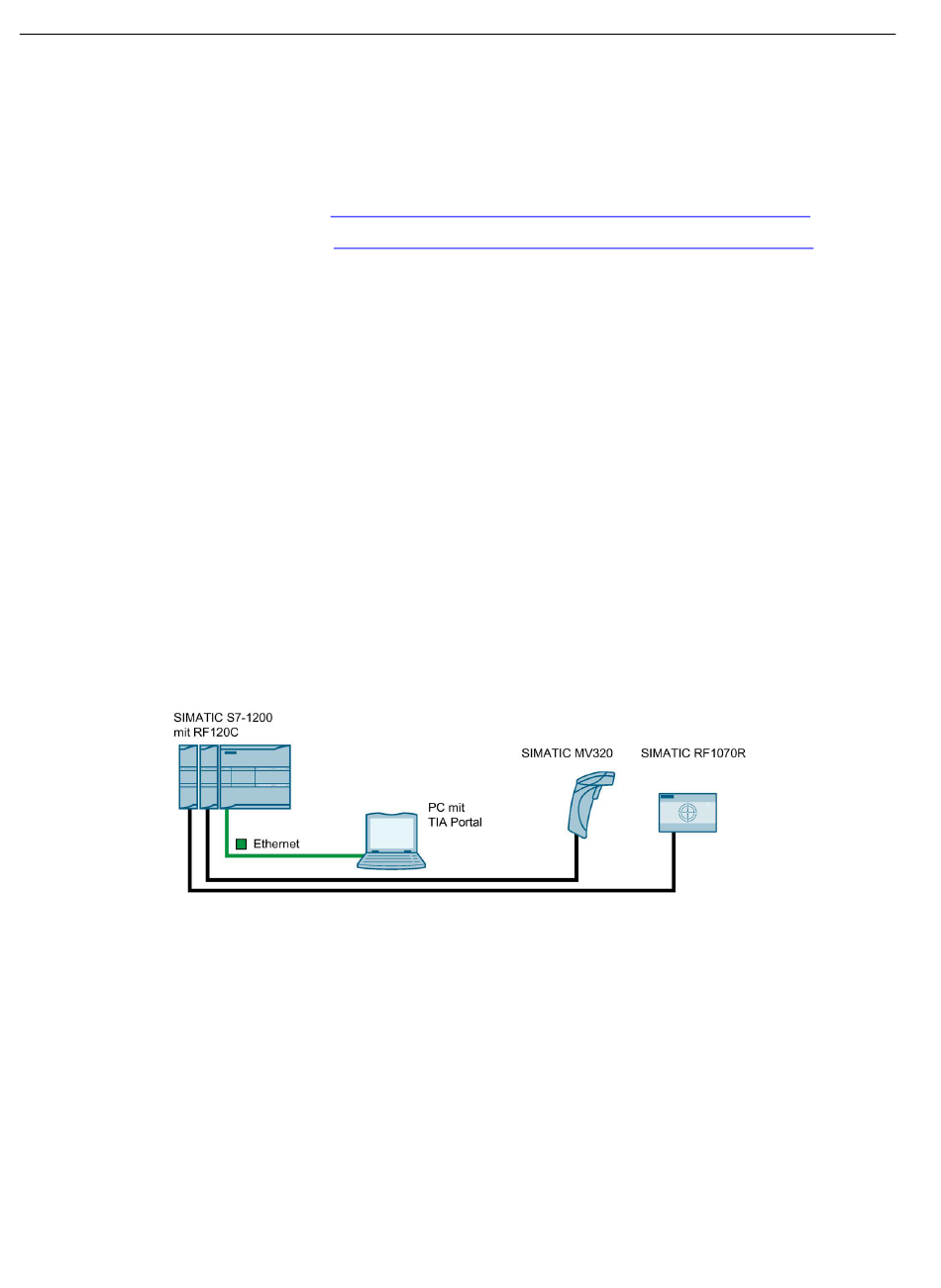

Beispiel-Aufbau einer Verkabelung
