Anhang
A.2 Anschlusskabel
A.2

Anschlusskabel

A.2.1

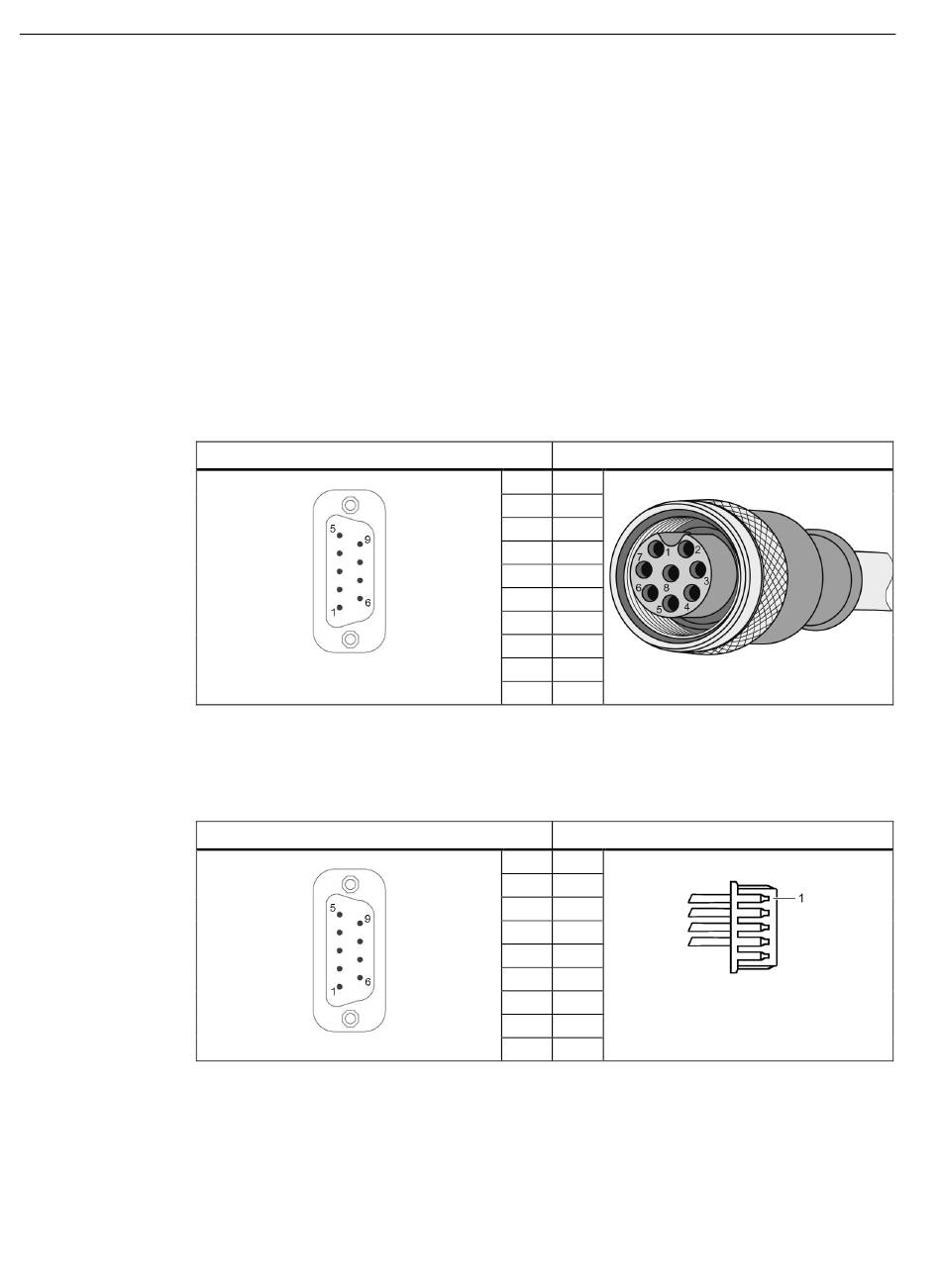

Belegung der Standardkabel

Mithilfe der nachfolgenden Anschlusskabel können Sie die verschiedenen Reader und
optischen Lesegeräte anschließen.
• Anschlusskabel Sub-D (RS422) ↔ M12
für RF200, RF300, MV400 und MV500
Länge: 2 m, 5 m, 10 m
Für den Anschluss der MV500 wird zusätzlich ein CM-Adapterkabel benötigt (6GF3500-
8BA11 oder 6GF3500-8BA12).
• Anschlusskabel Sub-D (RS232) ↔ 5-poliges Buchsengehäuse (PicoBlade)
für RF1000
Länge: 2 m
44
Sub-D-Stecker (male)
Sub-D-Stecker (male)
M12-Stecker (female)
1 1
2 -
3 -
4 5
5 3
6 2
7 4
8 6
9 8
- 7
5-poliges Buchsengehäuse (PicoBlade)
1 -
2 4
3 3
4 1
5 2
6 -
7 -
8 -
9 -
