Abmessungen für die Montage

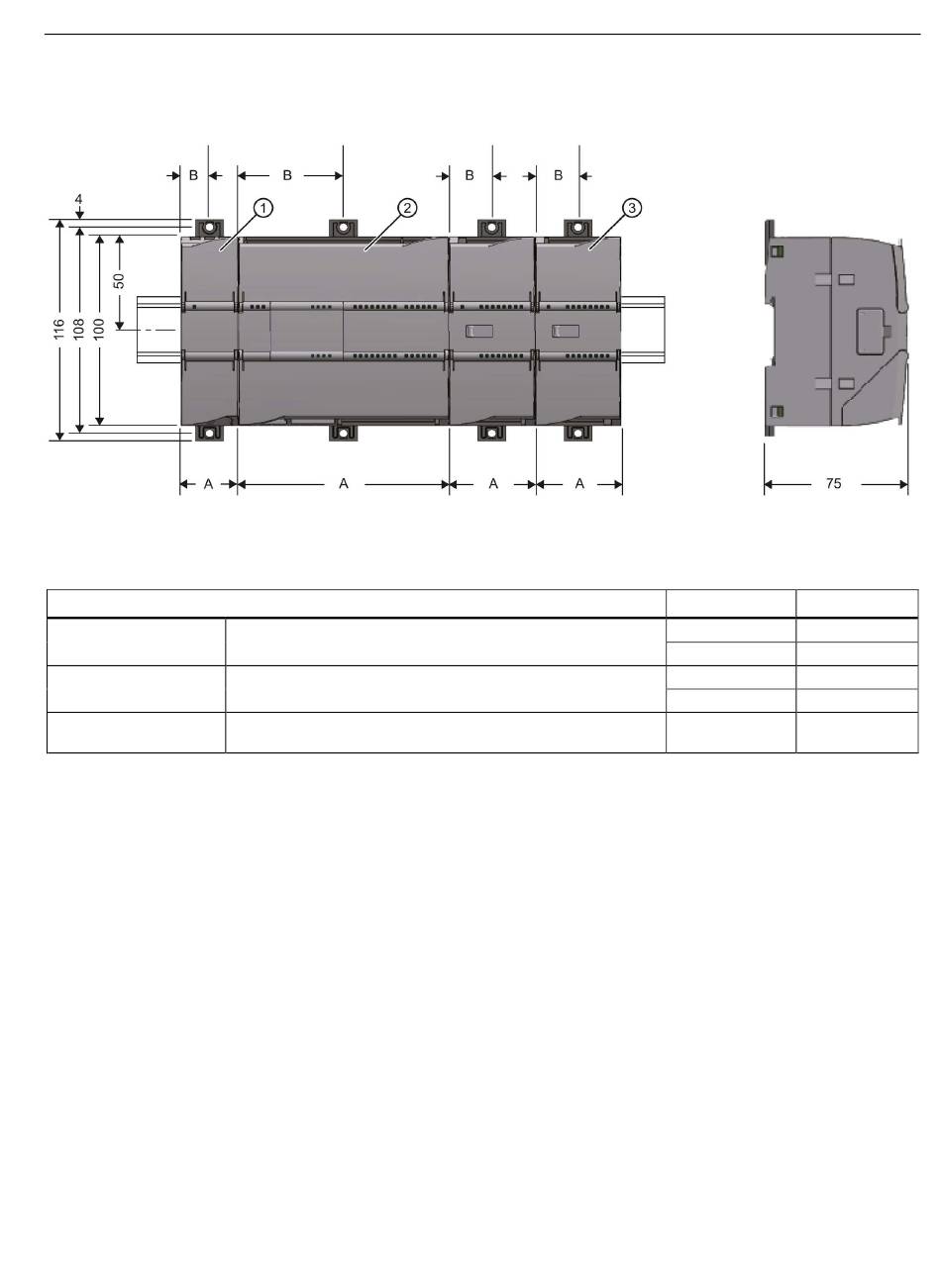

Bild 3-1
Einbaumaße der S7-1200
Tabelle 3- 1
Abmessungen für die Montage
S7-1200-Geräte
CPU ②
Signalmodule ③
Kommunikations-
Schnittstellen ①
* Breite B: Maß zwischen Gehäusekante und Mitte der Bohrung der Hutschienenklemme
Hutschienenklemmen
Alle CPUs, SMs, CMs und CPs können auf der DIN-Hutschiene im Schaltschrank montiert
werden. Verwenden Sie die herausziehbaren Hutschienenklemmen für die Befestigung des
Geräts auf der Hutschiene. Diese Klemmen rasten auch in herausgezogener Position ein, um
den Einbau des Geräts in einer Schalttafel zu ermöglichen. Das Innenmaß der Bohrung der
Hutschienenklemmen beträgt 4,3 mm.
SIMATIC RF120C
Betriebsanleitung, 02/2021, C79000-G8900-C328-03
Breite ist abhängig von der verwendeten CPU
Breite ist abhängig von dem verwendeten Signalmodul
z. B. RF120C
Montieren, Anschließen und Inbetriebnehmen
3.2 Montage und Inbetriebnahme des RF120C
Breite A
90 mm
110 mm
45 mm
70 mm
30 mm
Breite B *
45 mm
55 mm
22,5 mm
35 mm
15 mm
