①
②
③
④
⑤

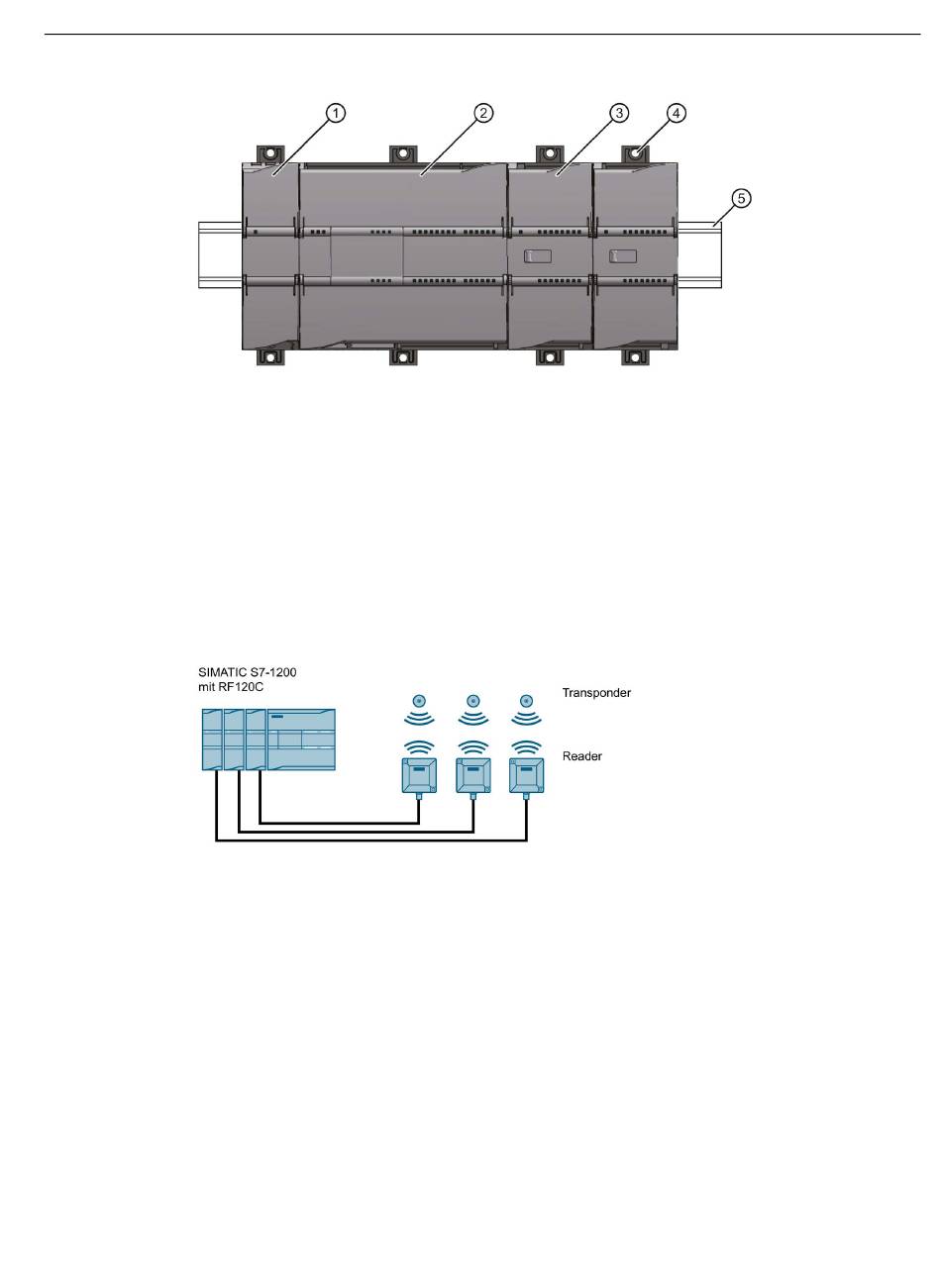

Bild 2-2

Konfiguration

In der nachfolgenden Abbildung ist die SIMATIC S7-1200 mit 3 Kommunikationsmodule
RF120C dargestellt.
Bild 2-3
Umfangreiche Konfigurationen sind über einen PROFIBUS-/PROFINET-Aufbau mit
verschiedenen SIMATIC Ident Kommunikationsmodulen möglich.
SIMATIC RF120C
Betriebsanleitung, 02/2021, C79000-G8900-C328-03
Kommunikationsmodul RF120C
CPU SIMATIC S7-1200
Signalmodule
Hutschienenklemme
Profilschiene / Modulträger
SIMATIC S7-1200 mit RF120C
Maximalkonfiguration von RF120C an einer SIMATIC S7-1200
Beschreibung
2.2 Aufbau und Konfiguration
