Montieren, Anschließen und Inbetriebnehmen
3.3 Anschluss von Readern / seriellen Geräten
Rechts oben hinter der oberen Gehäuseklappe der Baugruppe ist der Ausgabestand als
Platzhalter "X" aufgedruckt. Den Ausgabestand benötigen Sie bei Supportanfragen. In dem
Beispiel "X 2 3 4" steht das "X" als Platzhalter für den Ausgabestand "1".
Hinweis
Ziehen und Stecken des Sub-D-Kabels unter Spannung erlaubt
Das Ziehen und Stecken des Sub-D-Kabels ist unter Spannung erlaubt. Nach dem Anstecken
eines neuen Readers ist der Aufruf des Bausteins "Reset_Reader" erforderlich.
①
②
③

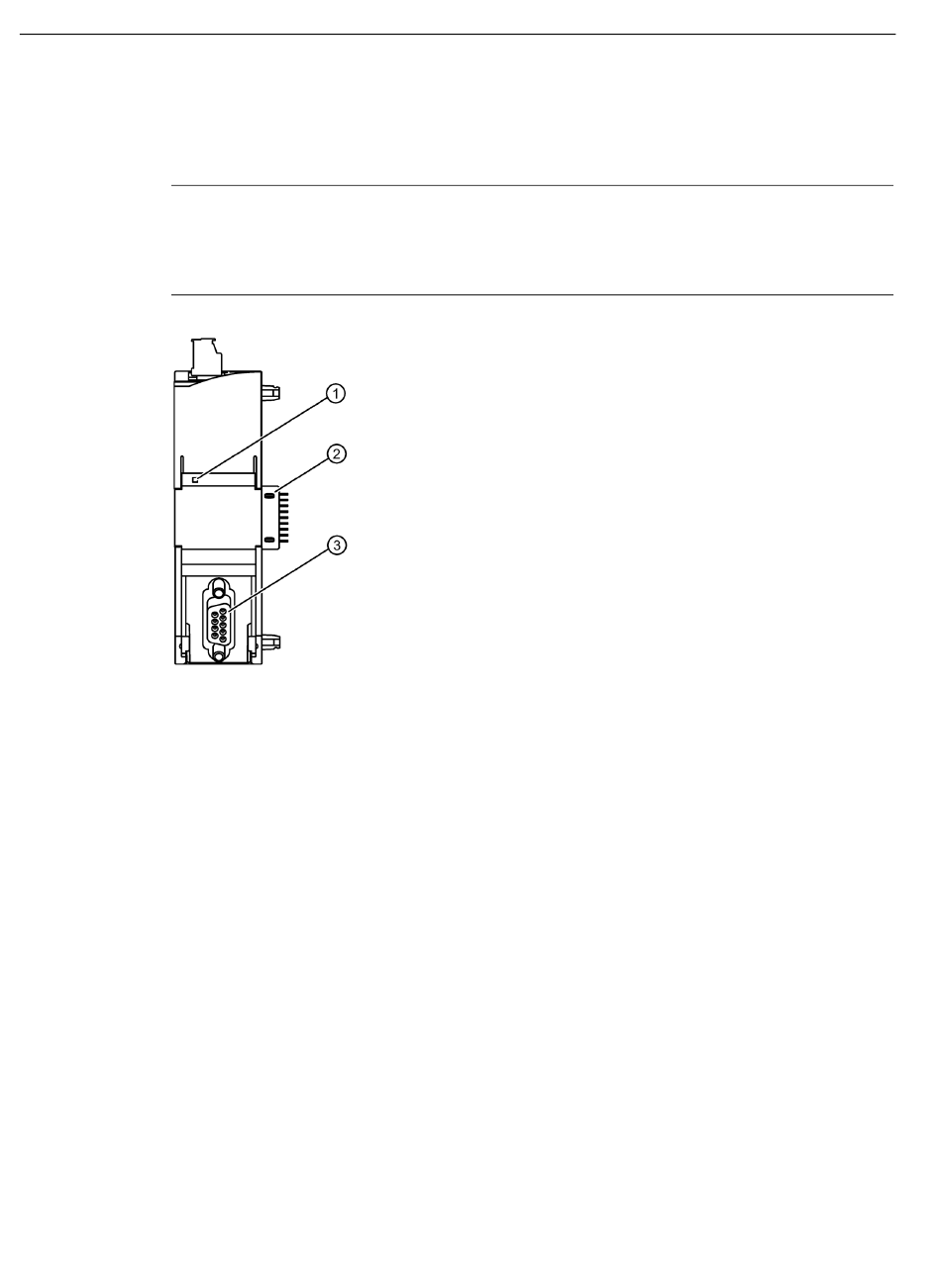

Bild 3-3
18
Diagnose-LED
Bus-Stecker zum Anschließen an die Steuerung
Sub-D-Buchse zum Anschließen des Readers / seriellen Geräts
Buchsen und LEDs des Kommunikationsmoduls RF120C
