Demontage/Montage
federvorgespanntes
Wechselventil

6.3 Federvorgespanntes Wechselventil instand setzen

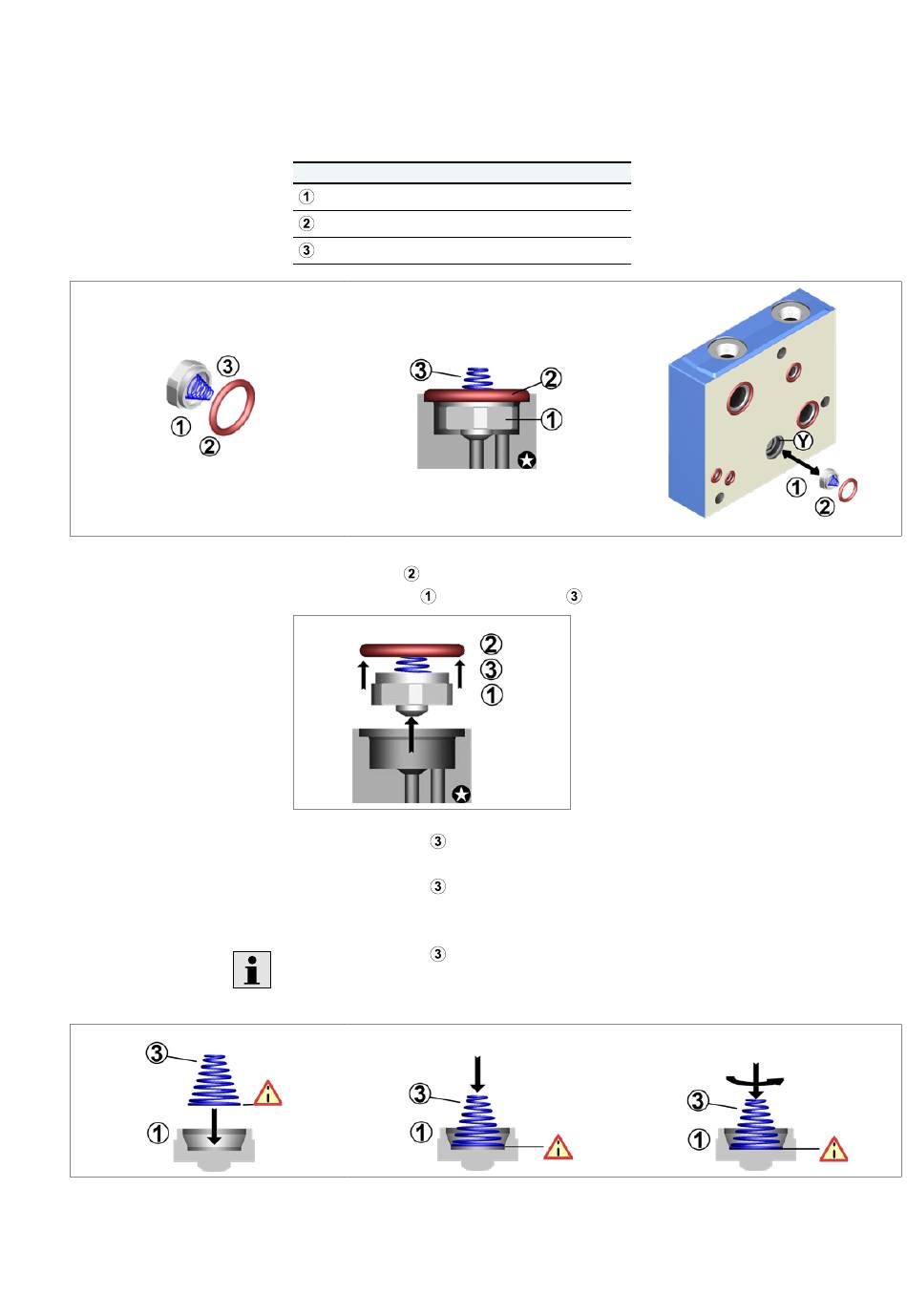

Tabelle 10: Stückliste
Position
Bezeichnung
Wechselventil
O-Ring
Konische Druckfeder (Kegelfeder)
1.
Den O-Ring
dem Anschluss Y entnehmen.
2.
Wechselventil
samt Druckfeder
3.
Die Druckfeder
mit der im Durchmesser größeren Endseite konzentrisch zur
Wechselventilbohrung ausrichten und einführen.
4.
Die Druckfeder
in der Wechselventilbohrung mit gleichzeitiger Drehung gegen
den Uhrzeigerinn bis zum Bohrungsgrund schieben.
Die Druckfeder
wird am Bohrungsgrund durch ihre Form und Spannung
festgehalten.
Instandsetzung Flanschfläche
dem Anschluss Y entnehmen.
RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG
23/28
