- Seite 1 Load-Sensing-Steuerblock in Scheibenbauweise SB24/34 Steuerblockmontage – Steuerblöcke mit zentraler Anschlussplatte Montageanleitung Deutsch RD 66170-11-R/2019-05-07...
- Seite 2 © Bosch Rexroth AG 2019. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
, Seite 5.2.3 Demontage Wegeventilscheibe 5.2.4 Demontage Anschlussplatte 5.2.5 Demontage Anschlussplatte / Anschlusswegeventil , Seite 5.2.6 Demontage Wegeventilscheibe 5.2.7 Demontage zentrale Anschlussplatte Instandsetzung Flanschfläche Dichtelemente für Steuerblocksegmente Wechselventil instand setzen Federvorgespanntes Wechselventil instand setzen RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 4: Zu Dieser Dokumentation

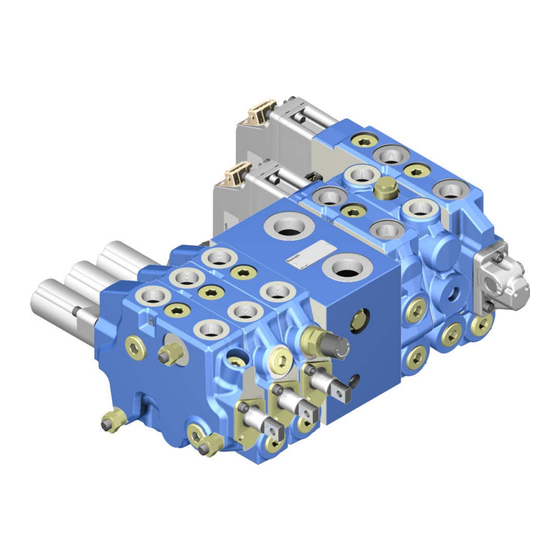

4/28 Zu dieser Dokumentation 1 Zu dieser Dokumentation 1.1 Gültigkeit der Dokumentation Diese Dokumentation gilt für Load-Sensing-Steuerblöcke SB24/34 von Bosch Rexroth einschließlich der folgenden Steuerblocksegmente: • Anschlussplatte, zentrale Anschlussplatte, Zwischenplatte und Endplatte • Steuerventile SB24-M, SB24-EHS und SB34-EHS • Hubwerksregelventile EHR24-EHS und EHR24-EM2 ▶... -
Seite 5: Darstellung Von Informationen
Steuerventil mit mechanischer Ansteuerung SB24-EHS/SB34-EHS Steuerventil mit CAN-Bus angesteuerter elektrohydraulischer Stelleinheit EHR24-EHS Regelventil mit CAN-Bus angesteuerter elektrohydraulischer Stelleinheit für elektrohydraulische Hubwerksregelung EHR24-EM2 Regelventil mit PWM-Signal-Ansteuerung für elektrohydraulische Hubwerksregelung Steuerventil Wegeventil Typ SB Hubwerksregelventil Wegeventil Typ EHR RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 6: Abkürzungen
Tabelle 4: Abkürzungen Abkürzung Bedeutung Anschlussplatte Anschlusswegeventil (mit LS-Melderichtung von rechts nach links) Elektrohydraulische Hubwerksregelung Elektrohydraulische Stelleinheit Endwegeventil (mit LS-Melderichtung von rechts nach links) Endplatte Standard-Wegeventil (mit LS-Melderichtung von rechts nach links) Zentrale Anschlussplatte Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 7: Sicherheitshinweise
• Eine Nachbearbeitung der Dichtflächen ist nicht zulässig. Schraubstock • Es sind Schutzbacken mit Hartgummi zu verwenden. Dicht- und Flanschflächen dürfen nicht beschädigt werden. • Ölgetränktes Reinigungstuch Benötigte Werkzeuge • Abziehstein • Mechanikerwerkzeug • Drehmomentschlüssel RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 8: Zu Diesen Produkten
Durchgangsbohrungen in der Flanschfläche. Am abschließenden Steuerblocksegment stehen an der Endfläche die Zuganker über. Auf dem Überstand befinden sich die Zuganker-Muttern. Beispiel: Bohrung Bohrung Gewinde Bohrung Bohrung Mutter EP / EVL AP / CVL Mutter Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 9: Zuganker
Steuerblocksegment (AP oder CVL bzw. EP oder EVL), unterschiedliche Muttern verwendet. ▲ DIN 970–M10 für Anschluss- (AP) und ▲ Schultermutter M10 für Anschlusswege- Endplatte (EP) ventil (CVL) und Endwegeventil (EVL) RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 10: Ehs-Steuerölbohrungen
X und Rx mit Durchgangsbohrung O-Ringen • Ohne durchgehende Steuerölleitung X und Rx, wenn kein darauffolgendes Steuerblocksegment die Steuerölleitung X und Rx benötigt. ▲ O-Ring-Seite: ▲ O-Ring-Gegenseite: X und Rx mit O-Ring Ansenkungen und geschlossen O-Ringen Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 11: Steuerblock Konfigurieren
Die Montage / Demontage der Steuerblocksegmente kann nur waagerecht erfolgen. Bei waagerechter Montage sollte ab dem fünften Steuerblocksegment der Höhenunterschied der einzelnen Blocksegmente mit einer geeigneten Unterlage ausgeglichen werden, um eine sichere Ausrichtung der Steuerblocksegmente zueinander zu gewährleisten. ▲ Höhenunterschiede ausgleichen RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 12: Montagebeschreibung
Blocksegmente mit Wechselventil: Das Wechselventil nach Kapitel 6.2 „Wechselventil instand setzen“ montieren. Blocksegmente mit Wechselventil mit Federvorspannung: Das Wechselventil nach Kapitel 6.3 „Federvorgespanntes Wechselventil instand setzen“ montieren. Dichtungselemente nach Kapitel 6.1 „Dichtelemente für Steuerblocksegmente“ montieren. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 13: Montage Zentrale Anschlussplatte
Anziehdrehmoment M = 45 Nm. 5.1.3 Montage Wegeventilscheibe ▶ Das Steuerblocksegment mit der Flanschfläche O-Ring-Gegenseite zur Anschlussplatte ausrichten und über die Zugankerschrauben … bis zum Anschlag an der Anschlussplatte aufschieben. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 14: Montage Wegeventilscheibe
Endplatte / Endwegeventil mit der Flanschfläche O-Ring-Gegenseite zum bereits montierten Steuerblocksegment ausrichten und über die Zugankerschrauben … bis zum Anschlag aufschieben. Die Muttern bzw. ohne Unterlegscheiben oder Sicherungsscheiben auf die Zuganker … aufschrauben. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 15: Montage Zentrale Anschlussplatte
Für eine bessere Übersicht wird nur die betreffende Steuerblockseite der ZAP dargestellt. Die drei Zugankerschrauben … mit der Gewindeseite von Hand im Uhrzeigersinn in die Zugankergewindebohrungen … der Anschlussplatte einschrauben und anziehen. Anziehdrehmoment M = 45 Nm. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 16: Montage Wegeventilscheibe
über die Zugankerschrauben … bis zum Anschlag an der Anschlussplatte aufschieben. 5.1.8 Montage Wegeventilscheibe ▶ Steuerblocksegmente mit der Flanschfläche O-Ring-Seite zum bereits montierten Steuerblocksegment ausrichten und über die Zugankerschrauben … bis zum Anschlag aufschieben. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 17: Montage Anschlussplatte / Anschlusswegeventil
Zuganker … aufschrauben. Die Steuerblocksegmente zueinander ausrichten und die Muttern bzw. der Reihenfolge mit einem Drehmoment von ca. 5 Nm vorspannen. Die Muttern bzw. in der Reihenfolge anziehen. Anziehdrehmoment M = 45 Nm. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 18: Steuerblockdemontage
Uhrzeigersinn lösen und von den Zugankern … abschrauben. Endplatte / Endwegeventil ohne zu Verkanten über die Zuganker … abnehmen. 5.2.3 Demontage Wegeventilscheibe ▶ Steuerblocksegmente nacheinander über die Zuganker … abnehmen. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 19: Demontage Anschlussplatte
Uhrzeigersinn lösen und von den Zugankern … abschrauben. Anschlussplatte / Anschlusswegeventil ohne zu Verkanten über die Zuganker … abnehmen. 5.2.6 Demontage Wegeventilscheibe ▶ Steuerblocksegmente nacheinander über die Zuganker … abnehmen. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 20: Demontage Zentrale Anschlussplatte
20/28 Montagebeschreibung 5.2.7 Demontage zentrale Anschlussplatte ▶ Die drei Zuganker … gegen den Uhrzeigersinn lösen und aus der Anschlussplatte schrauben. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 21: Instandsetzung Flanschfläche
Tabelle 6. Tabelle 8: Demontage/Montage Dichtelemente Flanschfläche Demontage Montage Steuerblocksegmente mit einer Senkung für einen O-Ring für Rx und X (ohne durchgehende Bohrung durch das Ventilgehäuse) müssen ebenfalls mit O-Ringen bestückt werden. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... -
Seite 22: Wechselventil Instand Setzen
Das Abstandsmaß 0.5 mm von der Flanschfläche des Steuerblocksegments bis zur Oberkante des eingelegten Wechselventils kontrollieren. Neuen O-Ring in den Anschluss Y einlegen. HINWEIS! Das Wechselventil muss innerhalb des O-Rings frei beweglich bleiben. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07... -
Seite 23: Federvorgespanntes Wechselventil Instand Setzen
Durchmesser größeren Endseite konzentrisch zur Wechselventilbohrung ausrichten und einführen. Die Druckfeder in der Wechselventilbohrung mit gleichzeitiger Drehung gegen den Uhrzeigerinn bis zum Bohrungsgrund schieben. Die Druckfeder wird am Bohrungsgrund durch ihre Form und Spannung festgehalten. RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG... - Seite 24 Das Abstandsmaß 0.5 mm von der Flanschfläche des Steuerblocksegments bis zur Oberkante des eingelegten Wechselventils kontrollieren. Neuen O-Ring in den Anschluss Y einlegen. HINWEIS! Das Wechselventil muss innerhalb des O-Rings frei beweglich bleiben. Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07...
- Seite 25 Instandsetzung Flanschfläche 25/28 RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG...
- Seite 26 26/28 Instandsetzung Flanschfläche Bosch Rexroth AG, Steuerblock SB24/34, RD 66170-11-R/2019-05-07...
- Seite 27 Instandsetzung Flanschfläche 27/28 RD 66170-11-R/2019-05-07, Steuerblock SB24/34, Bosch Rexroth AG...
- Seite 28 Bosch Rexroth AG Robert-Bosch-Straße 2 71701 Schwieberdingen Germany Tel. +49 711 811-8481 info.ma@boschrexroth.de www.boschrexroth.com Ihre lokalen Ansprechpartner finden Sie unter: www.boschrexroth.de/adressen Änderungen vorbehalten Printed in Germany RD 66170-11-R/2019-05-07...
