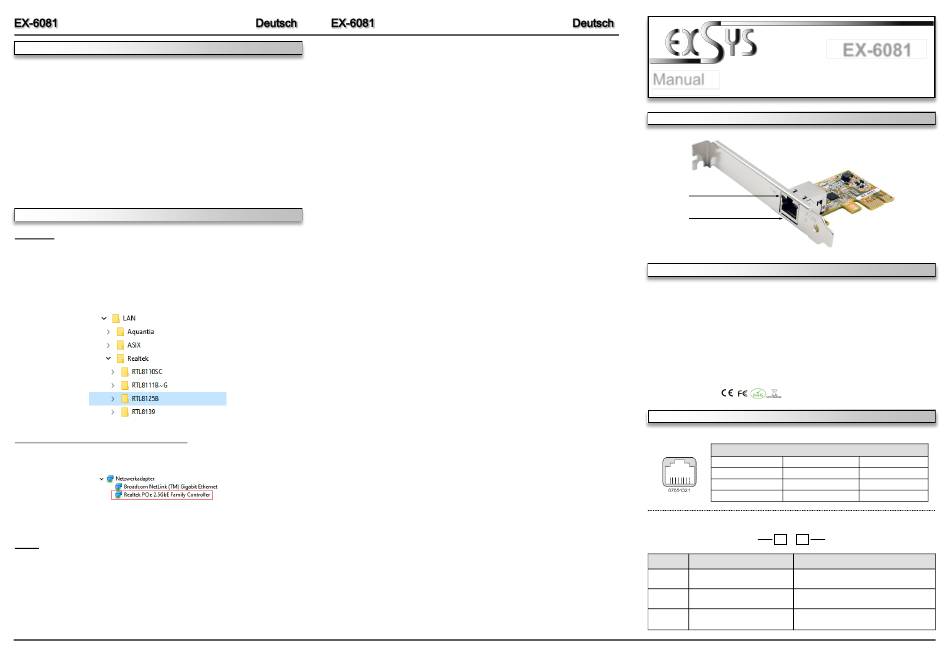

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6081 geben. Bei Unklarhei-
ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-6081 vorsichtig
in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-6081 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-6081 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„LAN/Realtek/RTL8125B". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installie-
ren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen
Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Die Treiber befinden sich in folgendem Verzeichnis:
"D:\LAN\Realtek\8125B\Linux"
Da sich die einzelnen Versionen sehr voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung zur Verfügung stellen. Bitte halten Sie sich an die Installationsan-
weisung für Ethernet Controller Ihrer Linux Version. In einigen neueren Versionen wird die
Karte bereits automatisch beim Start installiert.
2
LAYOUT
Status LED´s
1x RJ45 Port
DESCRIPTION & TECNICAL INFORMATION
The EX-6081 is a plug & play high-speed 2,5Gigabit Ethernet PCI-Express expansion card. It
provide one external RJ45 2,5Gigabit port. It uses data transfer rates up to 2500Mbit/s. The
design fully utilize the Renesas chipset, which represents the latest in high speed network
interface technology. It provides a secure and very high data transfer rate. It supports all PCI-
Express slots x1 to x16 and almost every operating system. A low profile bracket is also includ-
ed in the scope of delivery, which also enables installation in slimline housings!
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS & LED'S
RJ45 Port:
Status LED´s:
3
Manual
Vers. 1.0 / 24.02.21
PCI-Express x1 to x16
Windows 7/ 8.x/ 10/ Server 20xx/ Linux
1x RJ45 2,5Gigabit Ethernet Port
EX-6081, Driver CD, Manual, Low Profile Bracket
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
Green LED
Dual Color LED
Mode
Green LED
On = Linked
2,5G
Blinking = Transferring
1G
Off
Green blinking = Transferring
10/100M
Off
Amber blinking = Transferring
4
EX-6081
Pin
Signal
7
BI_DD+
8
BI_DD-
Dual Color LED
Off
Green on = Linked
Amber on = Linked
