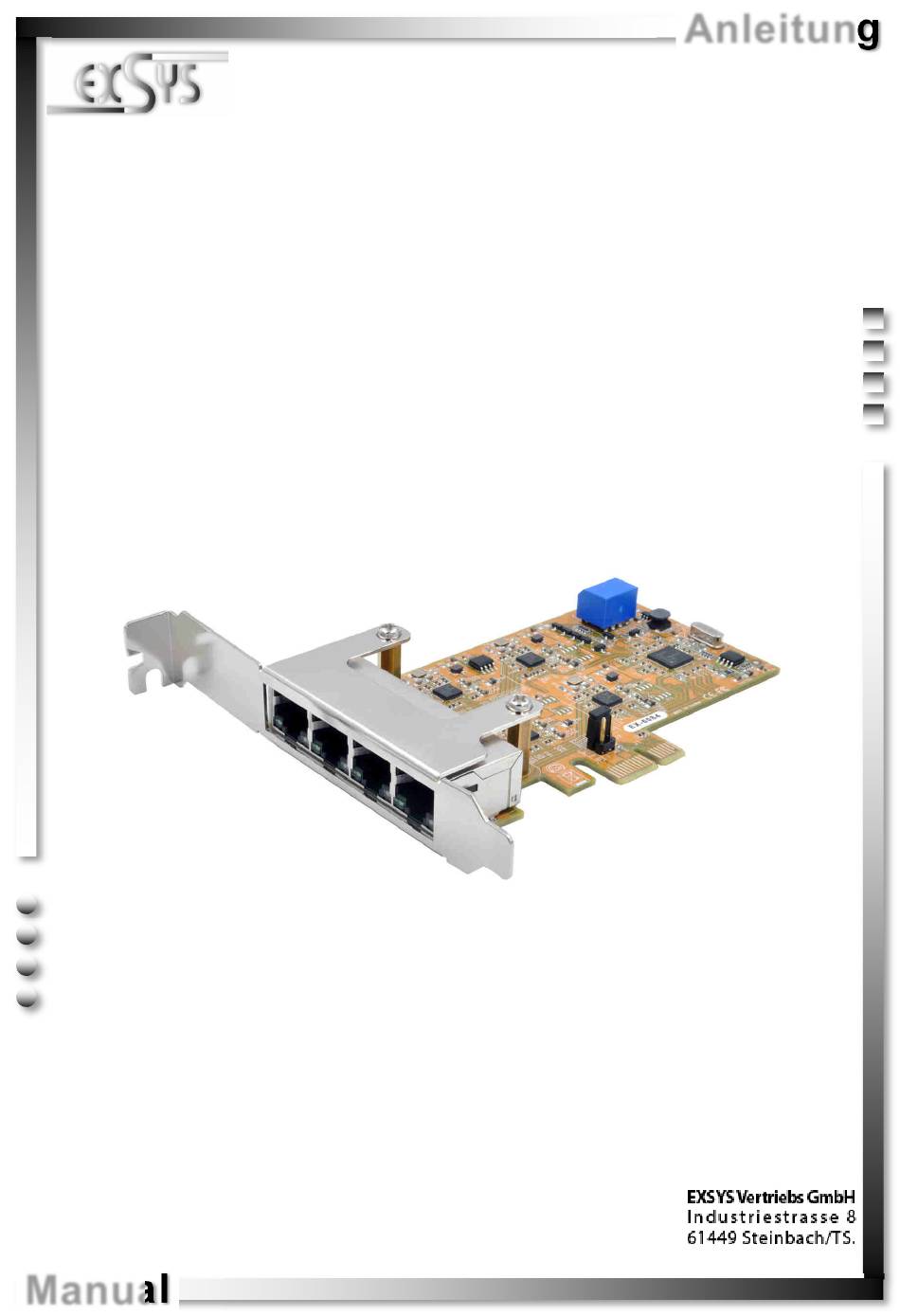

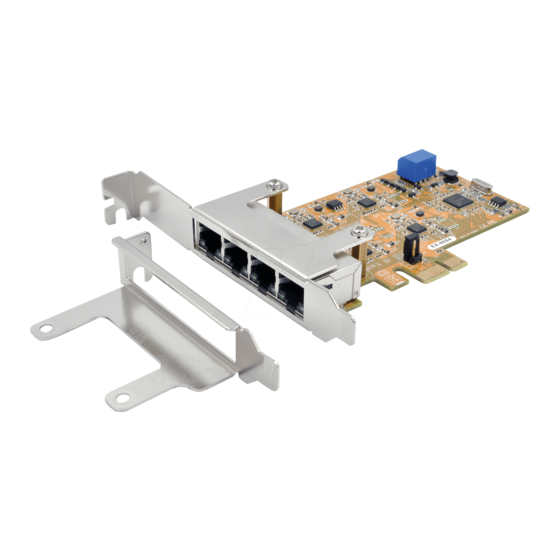

- Seite 1 Anleitung EX-6084 PCIe 4 Port Gigabit Ethernet Karte PCIe 4 Port Gigabit Ethernet Card Vers. 1.0 / 21.08.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.2 Connectors & LED’s ··················································································· 10 DIP-Switch & Jumper Setting ······························································· 11 3.1 DIP-Switch ······························································································· 11 3.2 Jumper Setting ·························································································· 11 Hardware Installation ··········································································· 12 Driver Installation ··········································································· 12-14 Technical Information ·········································································· 14 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
• Unterstützt: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux 2.6.x & MAC OS 10.x • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-6084 in Ihren PC einbauen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6084 •... -
Seite 4: Aufbau, Anschlüsse & Led's
Die Verbindung des Netzwerk Anschlusses ist am arbeiten und aktiv Grün Link/Act Blinken: Überträgt Daten Aus: Netzwerk Anschluss ist getrennt Aus: 10/100Mbps Mode Geschwindigkeit Gelb Ständig an: Gigabit (1000Mbps) Mode © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Dip-Schalter & Jumper Einstellung
OnBoard Windows Treiber deaktiviert. 4.2 Jumper Einstellung JP1: = Die EX-6084 wird nicht mit Standby Strom (3.3V AUX) versorgt, wenn das System im Ruhezustand oder komplett ausgeschaltet ist. (Werkseinstellung) = Die EX-6084 wird mit Standby Strom (3.3V AUX) versorgt, wenn das System im Ruhezustand oder komplett ausgeschaltet ist. -
Seite 6: Hardware Installation
Nach Abschluss von Punkt 4 der „Hardware Installation“ müsste nun der DIP-Schalter 1 auf aktiv und DIP-Schalter 2, 3 & 4 auf inaktiv stehen und die EX-6084 in einen PCI- Express Slot eingebaut sein. Die Stellung der DIP-Schalter ist aus diesem Grund wich- tig, da das Betriebssystem die Ports nicht in der korrekten Reihenfolge installiert wenn alle DIP-Schalter auf aktiv gesetzt sind. - Seite 7 Position OFF. 2. Die EX-6084 ist korrekt im PCI-Express Slot eingebaut. 3. Jetzt können Sie Ihren PC starten. 4. Ihr Betriebssystem erkennt automatisch die EX-6084 und öffnet ebenfalls automatisch folgendes Fenster. 5. Jetzt führen Sie die „Run RTK_NIC_DRIVER_INSTALLER.sfx.exe“ aus und folgen Sie den Anweisungen des Installationsmanager.
-
Seite 8: Überprüfen Des Installierten Treiber
EX-6084 6. Treiber Installation ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ fol- gende Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist die EX-6084 richtig installiert. 7. Technische Daten Chipsatz: Realtek RTL8153B Datentransfer-Rate: Netzwerk: 10/100/1000Mbit/s Anschlüsse:... -
Seite 9: Description
Supports: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux 2.6.x & MAC OS 10.x • Certificate for 2. Extent of Delivery Before you install the EX-6084 in your PC, you should first check the contents of the delivery: • EX-6084 •... -
Seite 10: Layout, Connectors & Led's
The Connection on the Ethernet port is built and Active Green Link/Act Blinking: Transferring Ethernet Data Off: Ethernet Port Disconnected Off: 10/100Mbps Mode Speed Yellow Steady on: Gigabit (1000Mbps) Mode © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Dip-Switch & Jumper Setting
4.2 Jumper Setting JP1: = The EX-6084 is not powered with with Standby Power (3.3V AUX), when the system is in sleep mode or is powered off. (Factory Setting) = The EX-6084 is powered with Standby Power (3.3V AUX), when the system is in sleep mode or is powered off. -
Seite 12: Hardware Installation
If you do not care about the order of the ports, you can set all DIP-Switches to Active and start the PC and install the driver (see step 4-6 at page 13). © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 13 2. The EX-6084 is properly installed in the PCI-Express slot. 3. Now you can start the PC. 4. Your operating system automatically detects the EX-6084 and opens the following window. 5. Now run the „Run RTK_NIC_DRIVER_INSTALLER.sfx.exe“ and follow the instruc- tions of the installation manager.
-
Seite 14: Technical Information
6. Driver Installation CHECK INSTALLED DRIVER Open the >Device manager<. Now you should see at „Network adapters“ the following new entry's: If you see this or a similar information the EX-6084 is installed correctly. 7. Technical Information Chip-Set: Realtek RTL8153B...
