9.1 Diagnose
9.1.1 Diagnose über die LED-Anzeige

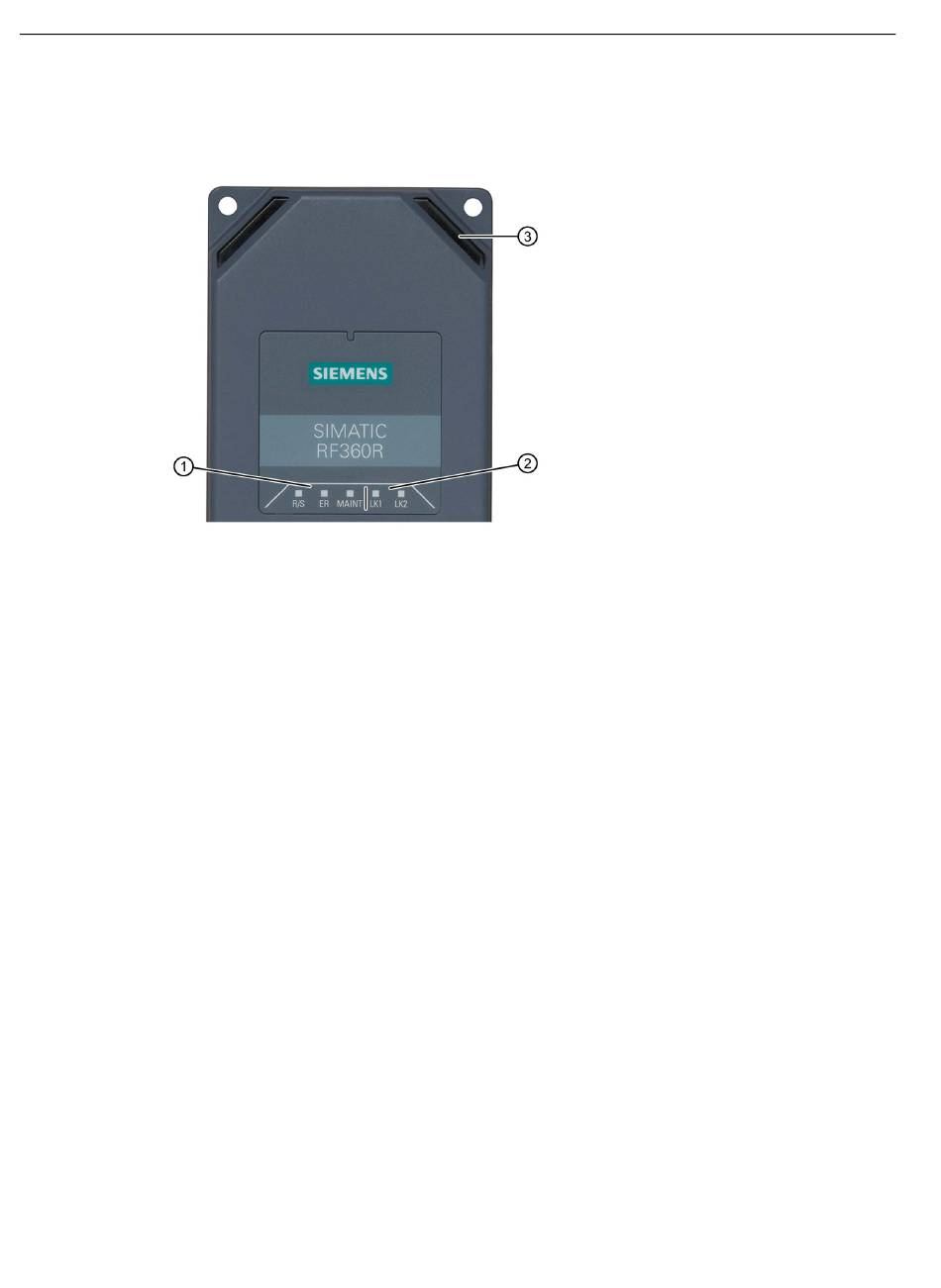

Im folgenden Bild sind die Leuchtdioden des RF360R detailliert dargestellt.
①
②
③
Bild 9-1
96
Status-LED-Anzeige
• RUN/STOP (R/S)
• ERROR (ER)
• MAINTENANCE (MAINT)
PROFINET-/Ethernet-LED-Anzeige
• LINK P1 (LK1)
• LINK P2 (LK1)
Reader-LED-Anzeige
LED-Anzeigen des Readers
Zeigt an, ob der Reader betriebsbereit ist.
Zeigt an, ob ein Fehler vorliegt.
Zeigt an, ob der Reader gewartet werden muss.
Zeigt an, dass ein Link über die Ethernet-Schnittstelle "1" an-
liegt.
Zeigt an, dass ein Link über die Ethernet-Schnittstelle "2" an-
liegt.
• Zeigt an, ob sich ein oder mehrere Transponder im Anten-
nenfeld befinden.
• Zeigt an, ob eine Kommunikation zum Reader stattfindet
und ob ein Reader-Fehler vorliegt.
• Zeit im Modus "Einrichten" an, wie gut die Kommunikati-
onsqualität zwischen Reader und Transponder ist.
